| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KKA4P-02F KKAシリーズ |
| 最小注文数量: | 1 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | ビニール袋、箱、カートン、パレット |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/月 |
| Operating Pressure Range(MPa): | 0.1-1MPa | Pipe Connection Bore Dia.: | Rc1/4 |
|---|---|---|---|
| Operating Temperature Range(°C): | -5～150 | Applicable Fluid: | Water / Air |
| Size of Body: | 1/4 | Guaranteed Proof Pressure: | 10MPa |
| ハイライト: | KKAシリーズプラグ kka4p-02f,ステンレス鋼のプラグ kka4p-02f,女性用スレッドプラグ kka4p-02f |
||

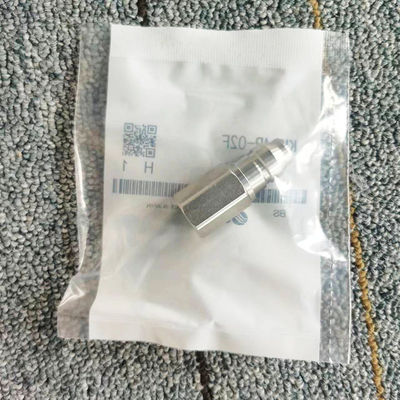

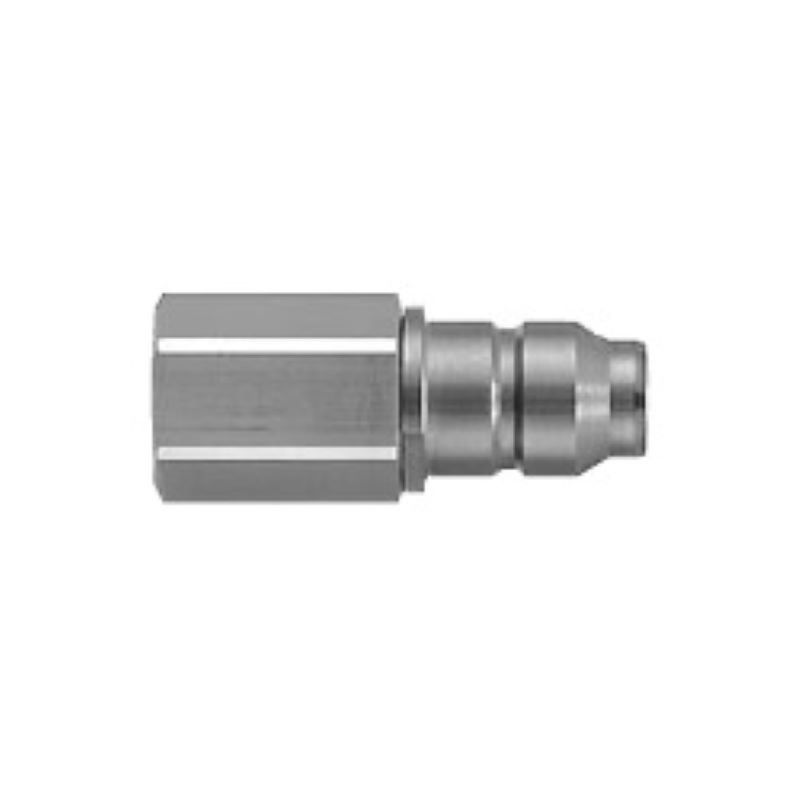

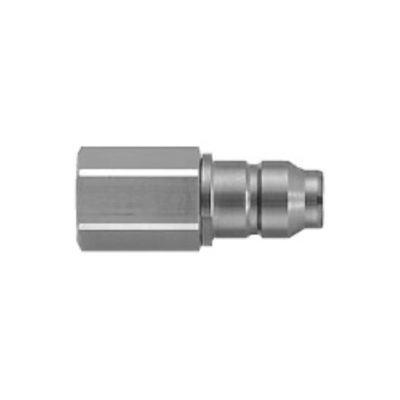

KKAシリーズ SS316 (KKA4P-02F) タイププラグ (P) 女性用スレッドタイプSカップラー
| タイプ | スタンダード | 合体型 | 女性用 スレッド テープ付き |
|---|---|---|---|
| 男性/女性 | プラグ | 機体材料 | SUS304 |
| 密着物 | [NBR]00011 | 適用可能な液体 | 水 / 空気 |
| 操作環境,アプリケーション | スタンダード | 動作温度範囲 ((°C) | -5 円150 |
| 動作圧力範囲 (MPa) | 0・1 | 体の大きさ | 4/4 |
| パイプ接続 ボーアダイア | Rc1/4 | チェックバルブを搭載するか否か | Y |
S カップラー KKA シリーズ ステンレス スチール タイプ プラグ (P) 女性 糸 タイプ 仕様
チェックバルブ,プラグ,女性糸の外観なし
KKAシリーズ用JIS記号
| 体の大きさ | 液体滴滴量 (インスタンスのcm3) | エアレーション量 (インスタンス1cm3) |
|---|---|---|
| KKA3 | 0.02 | 0.1 |
| KKA4 | 0.04 | 0.1 |
| KKA6 | 0.06 | 0.2 |
| KKA7 | 0.14 | 0.5 |
| KKA8 | 0.27 | 0.9 |
| KKA9 | 0.77 | 2.7 |
| 作業液体 | 水,空気 |
|---|---|
| 動作圧力範囲*1 | KKA3: -100kPaから1MPa KKA4,KKA6,KKA7,KKA8,KKA9:0から1MPa |
| 保証された試料圧力 | 10 MPa |
| 環境温度と作業液体温度範囲 | -5〜+150°C (凍結しない) *蒸気には使えない. |
| 油脂なし 仕様 | 油脂を使わない (ゴムと金属のスライド部品:フッ素塗装) |
| 材料 | 金属部品:SUS304;ゴム部品:フッロエラストーマー (特殊FKM) |
*1: リークゼロを保証できないため,リークテスト器や真空保持装置で使用しないでください.
*KKAシリーズはKKシリーズやKKHシリーズに接続できません.
プラグ構造図
KKAシリーズ構造図
| 番号 | 部品名 | 材料 | 注記 |
|---|---|---|---|
| 1 | プラグボディ | SUS304 | フロアインコーティング |
| 2 | プラグバックボディ | SUS304 | - |
| 3 | プラグバルブ | SUS304 | - |
| 4 | バルブOリング | 特殊FKM | フロアインコーティング |
| 5 | プラグボディのOリング | 特殊FKM | フロアインコーティング |
| 6 | ストックバルブスプリング | SUS304 に相当する | KKA3 |
| SUS304 | KKA4,KKA6,KKA7,KKA8,KKA9 |
チェックバルブ,女性糸型寸法図
| 体の大きさ | モデル | T 接続ポート直径 |
H 広さ 広さ |
L について1 | L について2 | 最小穴直径 | 切断面の有効面 mm2 |
体重 g |
|---|---|---|---|---|---|---|---|---|
| 1/8 | KKA3P-01F | Rc 1/8 | 14 | 36.0 | 16.0 | 5.6 | 17.4 | 20.2 |
| KKA3P-02F | Rc 1/4 | 17 | 39.6 | 31.8 | ||||
| KKA3P-03F | Rc 3/8 | 19 | 40.4 | 35.8 | ||||
| 4/4 | KKA4P-02F | Rc 1/4 | 17 | 43.4 | 18.9 | 6.9 | 26.4 | 36.1 |
| KKA4P-03F | Rc 3/8 | 19 | 44.4 | 40.2 | ||||
| KKA4P-04F | Rc 1/2 | 24 | 48.6 | 69.7 | ||||
| 1/2 | KKA6P-03F | Rc 3/8 | 48.7 | 20.4 | 10.0 | 54.2 | 84.1 | |
| KKA6P-04F | Rc 1/2 | 52.9 | 79.7 | |||||
| KKA6P-06F | Rc 3/4 | 30 | 54.6 | 123.8 | ||||
| 3/4 | KKA7P-04F | Rc 1/2 | 32 | 67.7 | 27.6 | 13.5 | 99.6 | 217.1 |
| KKA7P-06F | Rc 3/4 | 69.4 | 196.8 | |||||
| KKA7P-10F | Rc 1 | 41 | 72.4 | 325.9 | ||||
| 1 | KKA8P-06F | Rc 3/4 | 82.0 | 35.6 | 17.5 | 168.3 | 420.5 | |
| KKA8P-10F | Rc 1 | 85.0 | 391.3 | |||||
| KKA8P-12F | Rc1 1/4 | 50 | 87.3 | 552.8 | ||||
| 1 1/4 | KKA9P-10F | Rc 1 | 55 | 107.8 | 49.1 | 24.6 | 332.1 | 986.9 |
| KKA9P-12F | Rc1 1/4 | 110.1 | 925.6 | |||||
| KKA9P-14F | Rc1 1/2 | 110.1 | 848.2 |
