SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業

SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業

  • SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業
  • SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業
  • SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業
  • SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業
SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業
商品の詳細:
起源の場所: 中国
ブランド名: SMC
証明: CE
モデル番号: KQG2H04-00
お支払配送条件:
最小注文数量: 1piece
価格: 交渉可能
パッケージの詳細: カートン/クライアントが必要とするように
受渡し時間: 支払い後1-7営業日
支払条件: T/T,ウェスタンユニオン,Paypal
供給の能力: 5000個/1ヶ月
チャット
詳細製品概要
メディア の 温度: -5~150°C 材料: SUS316
メディア: 空気または液体 圧力: 0-1mpa
適用領域: 自動化産業 適当な管O.D: ø4
ハイライト:

1mpa パイプフィッティング

,

1mpa SMC パネウマフィッティング

,

自動化 SMC パネウマフィッティング

SMC KQG2H04-00

SS316 0-1mpa オートメーション産業

SMC フィッティング KQG2H04-00 SS316 0-1mpa オートメーション産業


製品説明:

SMCのKQG2H04-00型ステンレス鋼は エンジニアに 高性能で軽量で コンパクトなスプッシュフィッティングを 選択できるようにしています化学薬品と高温.

範囲は既存のKQG2範囲より30%小さく,62%軽く,3~16mmの管径で利用できます.圧縮空気,水,蒸気で,様々な圧力 (-100kPaから1MPa) と温度 (-5°Cから+150°C) の条件で動作する.


特徴:

コンパクトで軽い

サイズ: 約30%短く

体重: 約62%軽く

KQGL06-01Sとの比較

材料

金属部品:ステンレス鋼 316

密封部品:特殊FKM

適用される管材

FEP PFA ナイロン 柔らかいナイロン

ポリウレタン ポリオレフィン


適用可能なチュービング: メトリックサイズ,接続スレッド: M,R,RC

適用可能なチュービング 適用可能なチュービング FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン
トュービング 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
仕様 液体注記(3) について 空気,水,蒸気

注記(2) について

動作圧力範囲 -100kPaから1MPa注記4)
圧力の証明 3.0 MPa
環境温度と液体温度注記5) - 5〜150°C (凍結しない)注記4)
潤滑剤 油脂のない仕様
糸のシール 密封剤で
温度
固定状態
内部カーブ
トュービング 温度
FEPチューブ/THシリーズ 80°C以上
超PFA管/TLシリーズ 120°C以上

注1) 柔らかいナイロン管では,水を使用することはできません.

注2) 適用可能なチューブについてはSMCに別々に相談してください.

注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.

注4) 管の動作圧力範囲と動作温度範囲をチェックする.

注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):

● 高温 で 使用 する 場合.

● 高温 で 使用 する 場合.

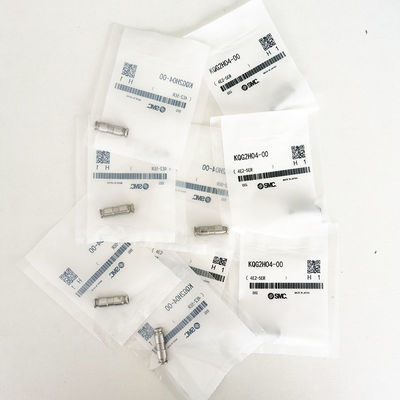

SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業 0


部品:

違う 違う 記述 材料
1 解放ボタンを ステンレス鋼 316
2 ガイド 1 ステンレス鋼 316
3 ガイド2 ステンレス鋼 316
4 チャック ステンレス鋼 316
5 シール 特殊FKM (フッ素で覆われた)
6 男性のコネクタボディ ステンレス鋼 316
7 男性の肘体 ステンレス鋼 316
8 Oリング 特殊FKM (フッ素で覆われた)
9 スタッド ステンレス鋼 316

ストレートユニオン:KQG2H
適用可能
トュービング 過剰摂取
(mm)
モデル 注記1) について
ØD
L について M について 注記(2) について
効果的
面積 (mm2)
体重
オーバー32 KQG2H23-00 9 25 12 3.4 6.5
ø4 KQG2H04-00 9 26.2 12.6 5.6 6.5
ø6 KQG2H06-00 12 28.2 13.6 13.1 11.5
ø8 KQG2H08-00 14 33.2 16.1 26.1 16.6
ø10 KQG2H10-00 17 35 17 41.5 26
ø12 KQG2H12-00 19 38.2 18.6 58.3 32.2
ø16 KQG2H16-00 24.6 42.6 20.8 113 53.7

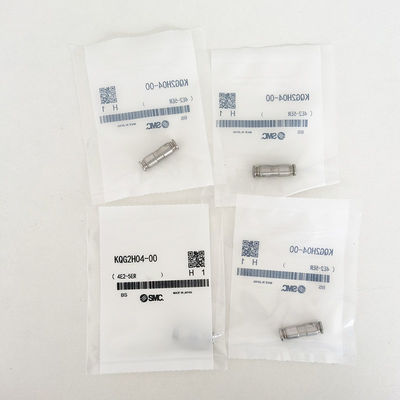

SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業 1

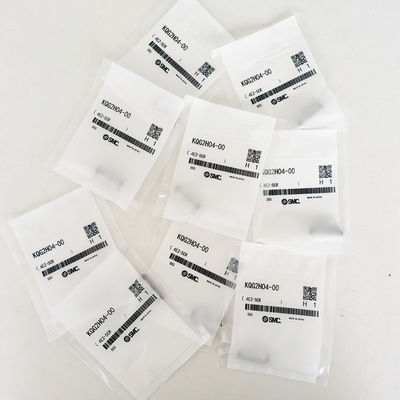

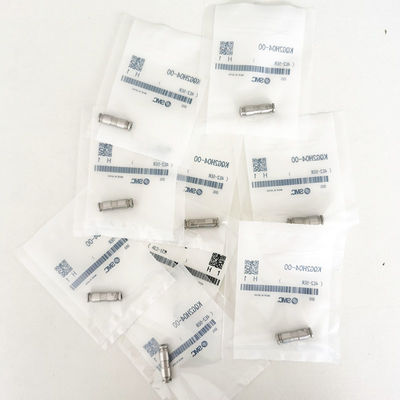

SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業 2SMC KQG2H04-00 SUS316 パイプフィッティング 0-1mpa オートメーション産業 3


FAQ:
Q: 工場はどこですか? 工場を訪れませんか?
A: 私たちの工場は,中華人民共和国,チェジアン州,寧波市に位置しています. 寧波空港から17km離れた. 私たちは誠実にお客様を歓迎します 私たちの会社と工場を訪問する.
Q: 商品に私たちのロゴを貼って頂けますか?
A: ええ,あなたの数量50pcs以上であれば,私たちはあなたのロゴを製品に追加することができます.
Q: 配達時間はどれくらいですか?
A: 通常は,商品が在庫であれば1-2日です.または商品が在庫でない場合は3〜5週間になります.それは量に応じてあります.
Q: サンプル提供できますか?
A: はい,私たちは無料の料金でサンプルを提供することができますが,エキスプレス貨物のコストを支払うことはありません.
Q: あなたの支払い期間と支払い方法は?
A: 支払方法<=2000USD,100%事前. 支払方法>=2000USD,30%T/T事前,出荷前の残高. 支払方法は:T/T,ウェスタンユニオン,Paypal,Alipay.
Q. 送料は?
A: 小さいパッケージのために,私たちはドアをドアエクスプレスに選択します. 私たちはUPS,DHL,FEDEX,TNTと協力 10年以上,我々は,あなたが提供する輸送コストを保証します 中国で多くのサプライヤーの中で最も有利な価格になります追跡番号を 受け取ったら送る
大規模な注文では,航空または海上であなたの送料代理店を通じて受け入れられます. 中国で代理店がない場合は,私たちはあなたのために最も費用対効果の高いものを見つけます.

他の質問があれば,ご連絡ください.
