| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KQG2H06-M5 |
| 最小注文数量: | 1piece |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/1ヶ月 |
| メディア の 温度: | -5~150°C | 材料: | SUS316 |
|---|---|---|---|
| メディア: | 空気または液体 | 関係の糸R、M: | M5 X 0.8 |
| 圧力: | 0-1mpa | 適用領域: | 航空宇宙産業 |
| ハイライト: | ワンタッチ用空気管フィッティング,合体 パネウマティックパイプフィッティング,接頭 ワンタッチ 氣動フィッティング |
||

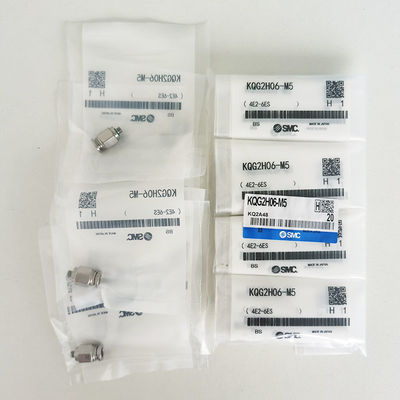

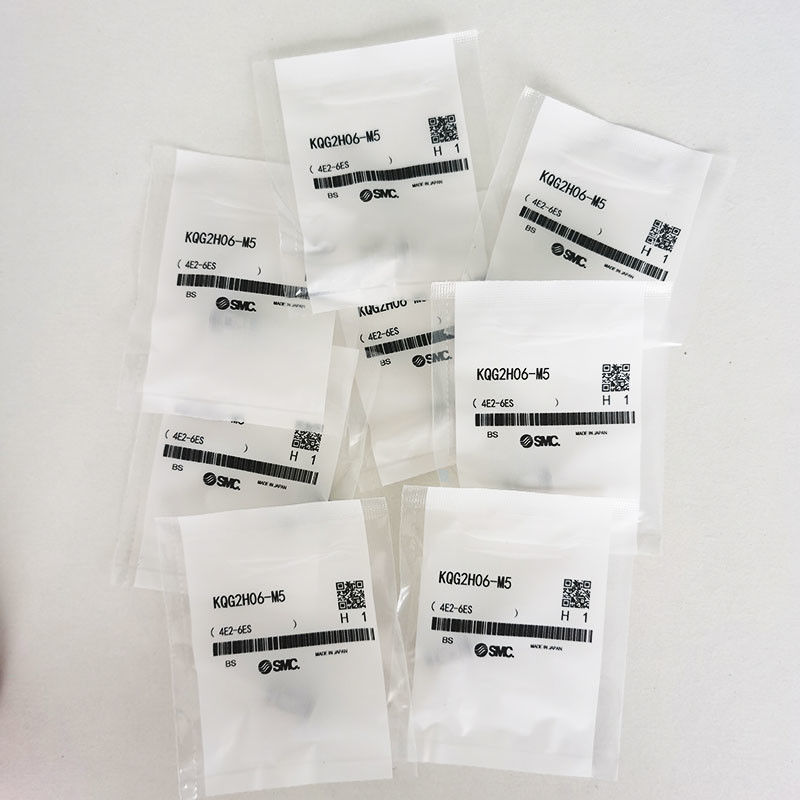

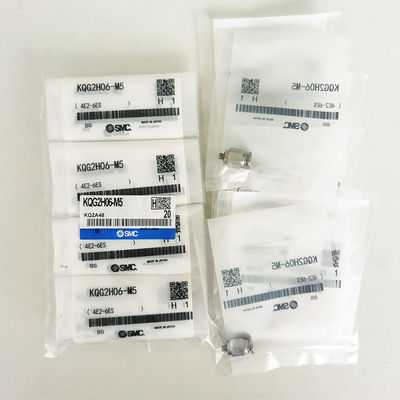

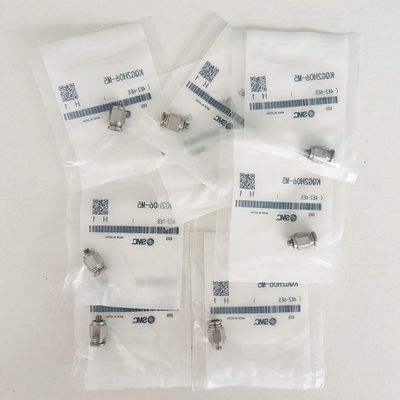

SMC KQG2H06-M5
関節SS316 0-1mpa 航空宇宙産業
製品説明:
スレッド付き,チューブからチューブへのアダプター - SMC KQG2H
KQG2H SUS316 ステンレス鋼のフィッティング
SMC KQG2H シリーズワンタッチ用気圧フィッティングは,SUS316ステンレス製で製造されており,グレード304のステンレスよりも優れた耐腐蝕性能を提供します.SUS316ステンレス鋼は,より高い穴穴と耐腐蝕性を持っています塩化物環境には特に適しています.
この"タッチ"フィッティングの範囲は,エンジニアに高性能と軽量,コンパクトなプッシュインフィッティングの選択を可能にします.化学薬品や高温が必要になりますKQG2Hシリーズは,既存のKQGシリーズより約30%小さく,62%軽く,3~16mmの管径で利用できます.
さらに,KQG2Hシリーズは圧縮空気,水,蒸気,そして,様々な圧力 (-100kPaから1MPa) と温度 (-5°Cから+150°C) の条件で動作する.
特徴:
コンパクト で 軽い
このモデルは,KQGL06-01Sと比較して,かなり短く,約30%軽く,約62%軽く,
このモデルで使用されているステンレス鋼材は316で,シールには特殊なFKMが使用されています.
このモデルは,FEP,PFA,ナイロン,ソフトナイロン,ポリウレタン,ポリオレフィン (PO) のチューブで使用できます.
適用可能なチュービング:
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 空気,水,蒸気 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa注記4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5〜150°C (凍結しない)注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1) 柔らかいナイロン管では,水を使用することはできません.
注2) 適用可能なチューブについてはSMCに別々に相談してください.
注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.
注4) 管の動作圧力範囲と動作温度範囲をチェックする.
注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
|
男性接続:KQG2H |
|||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
接続 糸 R,M |
モデル | H (幅 横横に) |
注1) ØD |
L について | A* | M について | 注2) 効果的 面積 (mm2) |
体重 |
| オーバー32 | M5 × 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 4/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 4/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 4/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 4/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 4/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 4/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
