| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KQG2H06-02S |
| 最小注文数量: | 1本 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,ペイパール |
| 供給の能力: | 5000個/1ヶ月 |
| メディア の 温度: | -5~150°C | 材料: | SUS316 |
|---|---|---|---|
| メディア: | 空気または液体 | 関係の糸R、M: | 1/8 |
| 圧力: | 0-1mpa | 適用領域: | 石油化学産業 |
| ハイライト: | 糸密封剤接続フィッティング,糸密封剤 男性用接続装置,SS316 接続フィッティング |
||

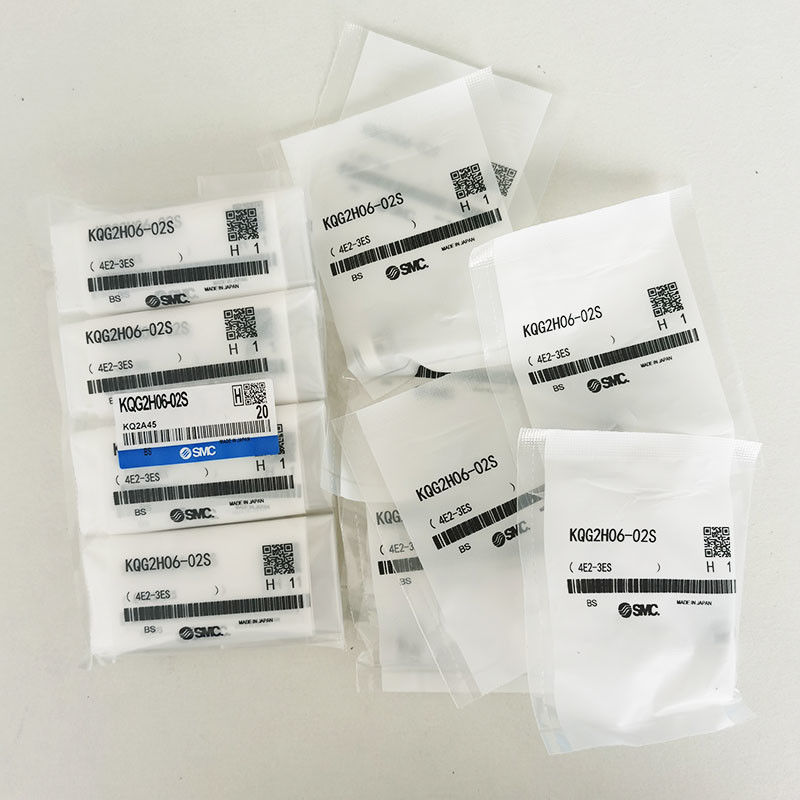

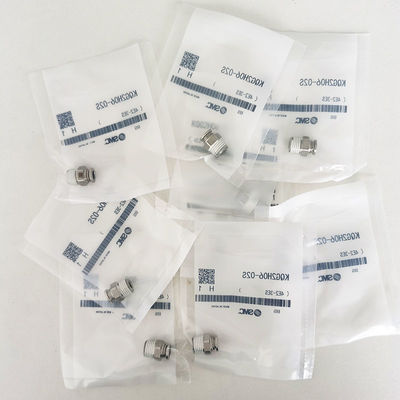

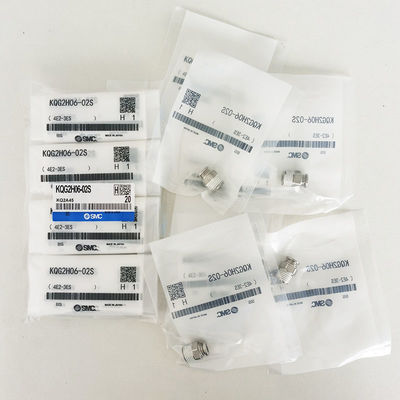

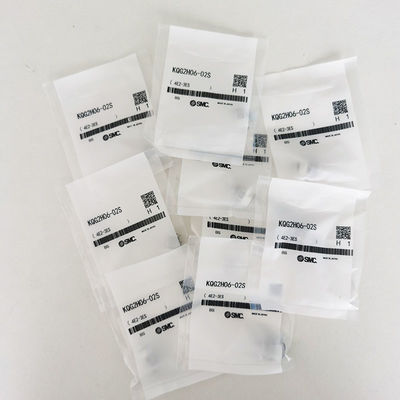

SMC KQG2H06-02s
SS316 0-1mpa オートメーション産業
製品説明:
男性接続器 ピンチ・トゥ・接続・フィッティング 糸密封剤 316ステンレス・スティール (KQG2H06-02S)
SMCワンタッチフィッティング
特徴
· 軽量でコンパクト
· 油脂なし
· 蒸気で使用できます.
・金属部品:SUS316,シール部品:特殊FKM.
■ 動作液体温度:−5〜+150°C
■日本の食品衛生法に準拠する. (部品材料は,ツールとパッケージ容器の標準試験に準拠する.)
申請
・ 女性糸から片方向にパイプを引くのに使用されます.
適用可能なチュービング:
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 空気,水,蒸気 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa注記4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5〜150°C (凍結しない)注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1)柔らかいナイロン管では水を使用することはできません.
注2)適用可能なチューブについてはSMCに別々に相談する.
注3)漏れがあるため,漏れ検査機などの真空保持装置で使用しないでください.
注4)管の動作圧力範囲と動作温度範囲を確認する.
注記 (5)下記条件では内袖を使用することをお勧めします (下記条件を除いて)Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
|
男性接続:KQG2H |
|||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
接続 糸 R,M |
モデル | H (幅 横横に) |
注1) ØD |
L について | A* | M について | 注2) 効果的 面積 (mm2) |
体重 |
| オーバー32 | M5 × 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 4/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 4/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 4/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 4/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 4/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 4/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
Q: 工場はどこですか? 工場を訪れませんか?
A: 私たちの工場は,中華人民共和国,チェンジャン州,寧波市に位置しています.
寧波空港.私たちは心からお客様を歓迎します 私たちの会社と工場を訪問する.
Q: 商品に私たちのロゴを貼って頂けますか?
A: はい,あなたの数量 50pcs以上であれば,私たちはあなたのロゴを製品に追加することができます.
Q: あなたの支払い期間と支払い方法は?
A: 支払いは<=2000USD,100%事前. 支払いは>=2000USD,30%T/T
送料方法:T/T,ウェスタンユニオン,Paypal
アリペイ
コンタクトパーソン: Aria
電話番号: +8617371234005
