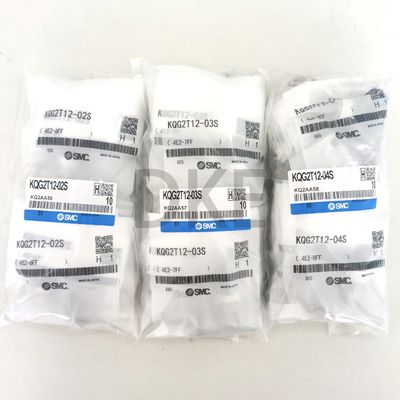

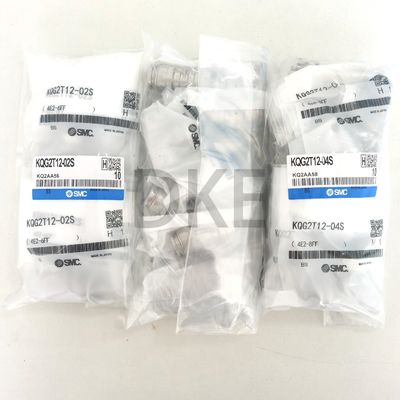

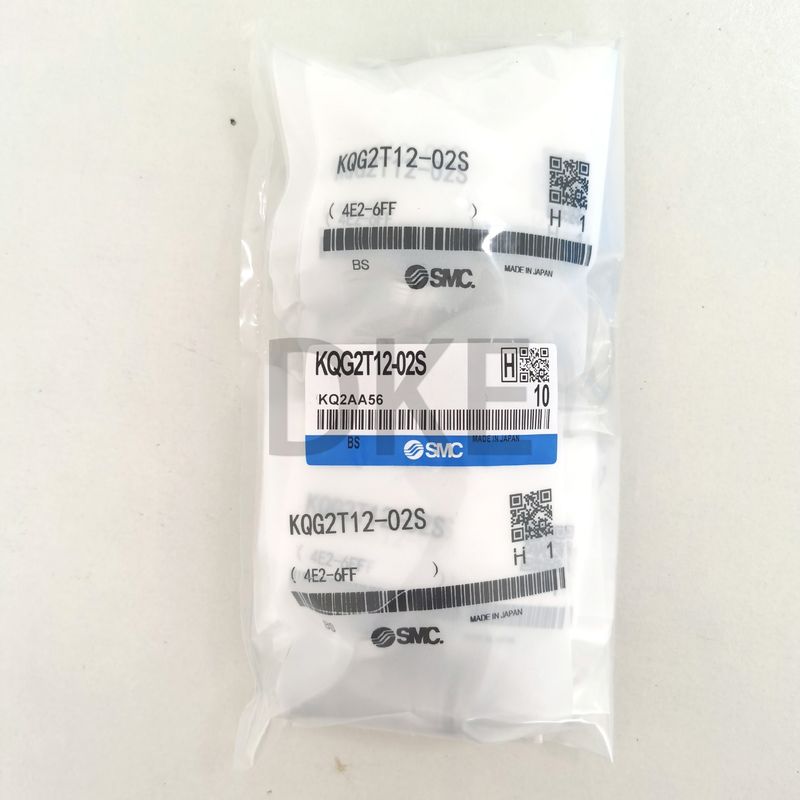

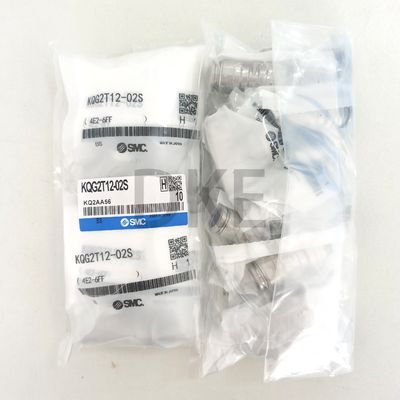

KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業

KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業

  • KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業
  • KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業
  • KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業
  • KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業
KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業
商品の詳細:
起源の場所: 中国
ブランド名: SMC
証明: CE
モデル番号: KQG2T12-02S
お支払配送条件:
最小注文数量: 10
価格: 交渉可能
パッケージの詳細: カートン/クライアントが必要とするように
受渡し時間: 支払い後1-7営業日
支払条件: T/T,ウェスタンユニオン,Paypal
供給の能力: 5000個/1ヶ月
連絡先
詳細製品概要
ブランド: SMC 適用する: 航空宇宙産業
圧力の証明: 3.0MPa 温度範囲: -5°Cから150°C
適当な管O.D。: 12 材料: SUS316
形状: ティー 種類: [1接触カップリングの]単一行為
ハイライト:

12mm パネウマティック・ティ・フィット

,

関節 ティ 12mm

,

SUS316 関節Tee

SMC KQG2T12-02S

関節 適用されるO.D. 12mm SUS316航空宇宙産業


製品説明:

SMCのKQG2シリーズのワンタッチ気圧フィッティングは,消費者に多くの利点を提供しています.3から広範囲の管の直径でさらに,軽量で小型な設計により,圧縮空気や水から蒸気,圧力と温度 (それぞれ100kPaから1MPa,−5°Cから+150°C) の範囲で安定している能力は,賞賛に値するものです..

また,これらのフィッティングは従来の304級不?? 鋼の代わりにSUS316型不?? 鋼で製造されており,そのため耐腐蝕性が向上しています.この性質により,特に塩化物環境で有用です.


特徴:

SMC KQG2シリーズのワンタッチ気圧フィッティングは,高品質の製造です. SUS316ステンレス鋼で製造されています.標準的な304級のステンレス鋼の選択肢を上回るさらに,SUS316ステンレス鋼は優れた穴と耐腐蝕性能を提供し,塩化物豊富な環境に理想的です.

KQG2シリーズは,優れた性能に加えて, 信じられないほどコンパクトで軽いです.この系列のフィッティングは30%短く 62%軽くさらに,金属部品はステンレス鋼316ででき,特殊なFKMコーティングで密封されており,TEP,PFA,ナイロン,柔らかいナイロン,ポリウレタンとポリオレフィン.


適用可能なチュービング: メトリックサイズ,接続スレッド: M,R,RC

適用可能なチュービング 適用可能なチュービング FEP,PFA,ナイロン,柔らかいナイロン1) についてポリウレタン,ポリオレフィン
トュービング 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
仕様 液体注記(3) について 注記(2) について
動作圧力範囲 -100kPaから1MPa4)
圧力の証明 3.0 MPa
環境温度と液体温度注記5) - 5~150°C (凍結しない) 注記4)
潤滑剤 油脂のない仕様
糸のシール 密封剤で
温度
固定状態
内部カーブ
トュービング 温度
FEPチューブ/THシリーズ 80°C以上
超PFA管/TLシリーズ 120°C以上

注1) 柔らかいナイロン管では,水を使用することはできません.

注2) 適用可能なチューブについてはSMCに別々に相談してください.

注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.

注4) 管の動作圧力範囲と動作温度範囲をチェックする.

注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):

● 高温 で 使用 する 場合.

● 高温 で 使用 する 場合.

KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業 0


技術パラメータ:

男性肘:KQG2T
適用可能
トュービング 過剰摂取
(mm)
接続

R,M
モデル H
(幅
横横に)
注1)
ØD
L1 L2 A* M について 注2)
効果的
面積 (mm2)
体重
(g)
3つ目2 M5 × 08 KQG2T23-M5 8 8.3 13.1 14.8 16 12 3.2 8.1
1/8 KQG2T23-01S 10 13.6 14.9 15.9 3.4 9.4
4/4 KQG2T23-02S 14 18.7 18.1 17.7
ø4 M5 × 08 KQG2T04-M5 8 9.1 13.7 15.2 16.8 12.6 4.5 9
1/8 KQG2T04-01S 10 14.4 15.3 16.7 6 10.4
4/4 KQG2T04-02S 14 19.1 18.9 18.8
ø6 M5 × 08 KQG2T06-M5 8 11.4 14.7 16.3 19 13.6 4.5 11.9
1/8 KQG2T06-01S 10 15.9 16.4 13.9 13.4
4/4 KQG2T06-02S 14 20.2 21.2 21.8
3/8 KQG2T06-03S 17 21.6 22.2 33.3
ø8 1/8 KQG2T08-01S 12 13.7 18.6 18.3 22 16.1 26.3 20
4/4 KQG2T08-02S 14 19.1 21.5 23.6 25.5
3/8 KQG2T08-03S 17 22.9 24.6 36.8
ø10 1/8 KQG2T10-01S 12 16.6 20 19.7 24.9 17 40.8 28.4
4/4 KQG2T10-02S 14 21 22.9 26.5 31.1
3/8 KQG2T10-03S 17 24.3 27.5 41.4
1/2 KQG2T10-04S 22 28.5 30.4 68
ø12 4/4 KQG2T12-02S 14 18.7 22.6 24 28.6 18.6 57.2 37.8
3/8 KQG2T12-03S 17 23.6 25.3 29.5 39.3
1/2 KQG2T12-04S 22 29.5 32.4 68.8
ø16 3/8 KQG2T16-03S 19 24.6 26.3 28 34.5 20.8 71 63.7
1/2 KQG2T16-04S 22 27.3 31.8 37 100 77.6

KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業 1


KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業 2KQG2T12-02S パネウマティック・ティ・フィッティング・ジョイント・ティ・12mm SUS316 航空宇宙産業 3


FAQ:
Q: 工場はどこですか? 工場を訪れませんか?
A:私たちの工場は,中華人民共和国,チェジアン州,寧波市に位置しています. 寧波空港から17km離れた. 私たちは誠実にお客様を歓迎します 私たちの会社と工場を訪問する.

Q: 配達時間はどれくらいですか?
A: 通常は,商品が在庫であれば1-2日です.または商品が在庫でない場合は3〜5週間になります.それは量に応じてあります.

Q. 送料は?
A: 小さいパッケージのために,私たちはドアをドアエクスプレスを選択します. 私たちはUPS,DHL,FEDEX,TNTと協力 10年以上,我々は,あなたが提供する輸送コストを保証します 中国で多くのサプライヤーの中で最も有利な価格になります追跡番号を 受け取ったら送る
大規模な注文では,航空または海上であなたの送料代理店を通じて受け入れられます. 中国で代理店がない場合は,私たちはあなたにとって最も費用対効果の高いものを見つけるでしょう.

支払い:

1) 私たちはAlipay,West Union,TTを受け付けます. すべての主要なクレジットカードは安全な支払いプロセッサESCROWを通じて受け付けられています.

2) 注文から3日以内に支払わなければなりません.

3) オークション終了後すぐにチェックアウトできない場合は,数分待って再試してください. 支払いは3日以内に完了する必要があります.
