| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |

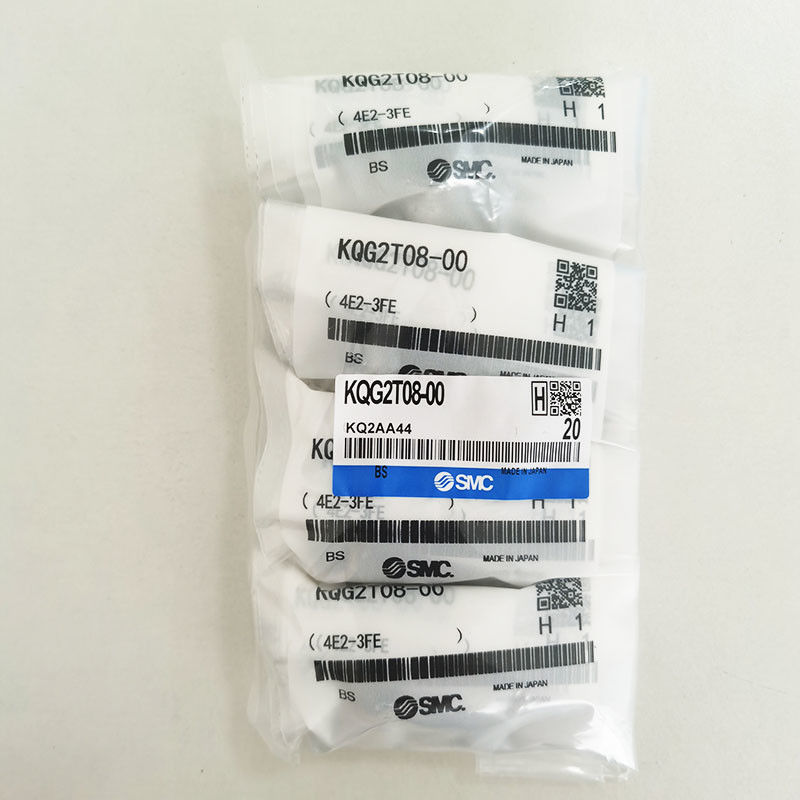

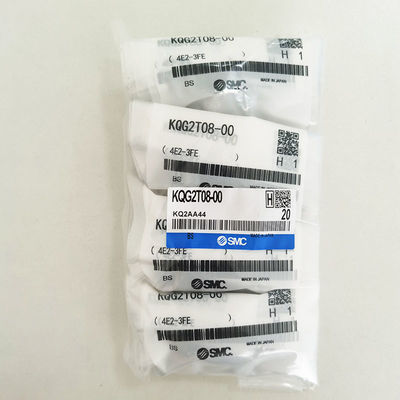

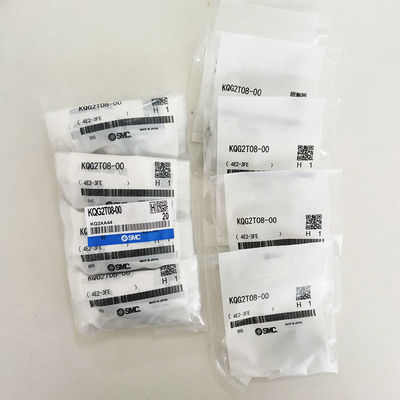

| モデル番号: | KQG2T08-00 |
| 最小注文数量: | 20 |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/1ヶ月 |
| ブランド: | SMC | 適用する: | 自動化 |
|---|---|---|---|
| 圧力の証明: | 3.0MPa | 温度範囲: | -5°Cから150°C |
| 適当な管O.D。: | 8 | 材料: | SUS316 |
| 形状: | ティー | 種類: | [ワンタッチコップリング] 単行本 |
| ハイライト: | 8mm エアホース,8mm ワンタッチ用気圧フィッティング,CE ワンタッチ用気圧フィッティング |
||

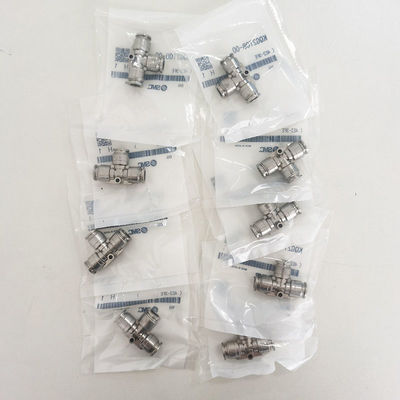

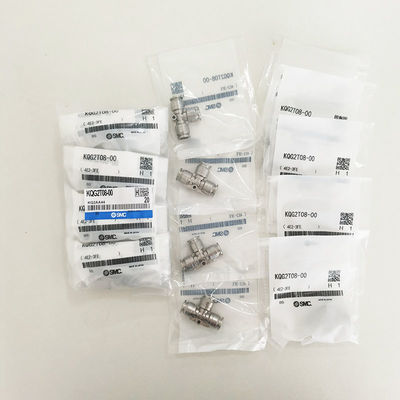

SMC KQG2シリーズのワンタッチ用気圧フィッティングは,消費者に大きな利点をもたらします.これらのフィッティングは,既存のKQGシリーズよりも30%小さく,62%軽く,また,3から3までの異なる管径に対応しています軽量でコンパクトな設計により,圧縮空気や水,蒸気など,複数の環境に適しています.
各種圧力および温度条件 (それぞれ -100kPaから1MPa, -5°Cから+150°C) のフィッティングの性能は,信頼性と理想性があります.これらのフィッティングはより高い品質の SUS316 不oxidable鋼で作られていますSUS316は,クロライド環境に最適です.このため,SUS316は,クロライド環境に適しています.
SMC KQG2シリーズのワンタッチ用気圧フィッティングは,スステンレス鋼SUS316で作られており,スステンレス鋼304よりも耐腐蝕性や耐腐蝕性がある.SUS316ステンレスも塩化物環境に適しています.
この製品は,以前のモデルKQGL06-01Sよりも短く軽く,長さ約30%減量,重量約62%減量されています.主要な外部の部分は,ステンレス鋼316で作られ,FKMで密封されています.TEP,PFA,ナイロン,柔らかいナイロン,ポリウレタン,ポリオレフィン管材をサポートします.
適用可能なチュービング: メトリックサイズ,接続スレッド: M,R,RC
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5~150°C (凍結しない) 注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1) 柔らかいナイロン管では,水を使用することはできません.
注2) 適用可能なチューブについてはSMCに別々に相談してください.
注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.
注4) 管の動作圧力範囲と動作温度範囲をチェックする.
注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
| ユニオン・エルボウ:KQG2T | ||||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
モデル | 注1) ØD |
L について | A について | Q について | M について | ØN | ØO | 注2) 効果的 面積 (mm2) |
体重 |
| オーバー32 | KQG2T23-00 | 8.3 | 13.6 | 20.5 | 4.1 | 12 | 3.2 | 5.6 | 3.4 | 7.9 |
| ø4 | KQG2T04-00 | 9.1 | 14.6 | 21.8 | 4.4 | 12.6 | 3.2 | 5.6 | 6.4 | 9.5 |
| ø6 | KQG2T06-00 | 11.4 | 16.6 | 24.6 | 5.2 | 13.6 | 3.2 | 5.6 | 13.4 | 14.2 |
| ø8 | KQG2T08-00 | 13.7 | 20.1 | 31.1 | 7 | 16.1 | 4.2 | 8 | 25.6 | 24.4 |
| ø10 | KQG2T10-00 | 16.6 | 22 | 34 | 8 | 17 | 4.2 | 8 | 40 | 36.8 |
| ø12 | KQG2T12-00 | 18.7 | 24.6 | 37.7 | 9.1 | 18.6 | 4.2 | 8 | 57.4 | 46.9 |
| ø16 | KQG2T16-00 | 24.6 | 28.8 | 43.4 | 10.6 | 20.8 | 4.2 | 8 | 100 | 75.5 |
販売後の条項:
商品の品質をチェックします. 予期せぬ問題が起こると,我々は次の方法で友好的な経由で購入者との問題を解決することを望みます:
1品質の問題である場合,購入者は15日以内に提出することができます
商品を受け取ると,購入者は写真やビデオやその他の証拠を販売者に提供する必要があります.
2人為的な損傷で 買い手は全責任を負う
3製品品質加工プログラム
1) 購入者は,品質の悪い理由から1年間商品を返品します (運輸による損害や人為的な損傷を除きます).
"使用済み"状態で返品される商品には 15%の補給料が課されます.その後,新しい商品を購入者に送り,再送料を支払います.
2) 商品 (送料を含む総価格が10USD未満) が品質の問題がある場合,我々は次の注文で新しい製品を買い手に再送信します.買い手は再送料を払い,新しい商品の再送料を要求することができます.. 製品に問題がある場合は,私達に連絡してください. 我々はすぐにそれを解決します.
他の質問があれば,ご連絡ください.
