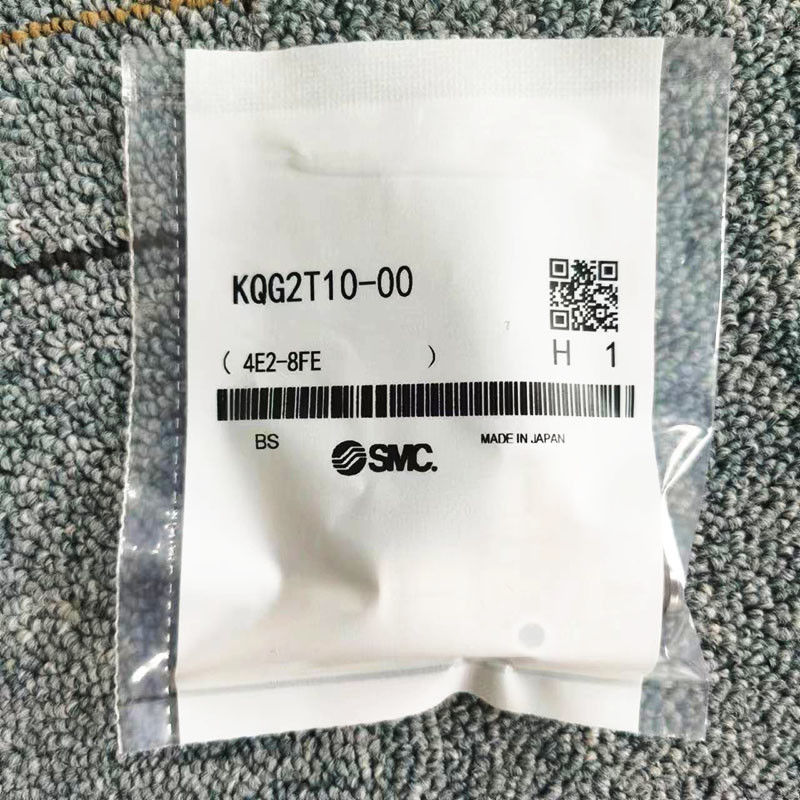

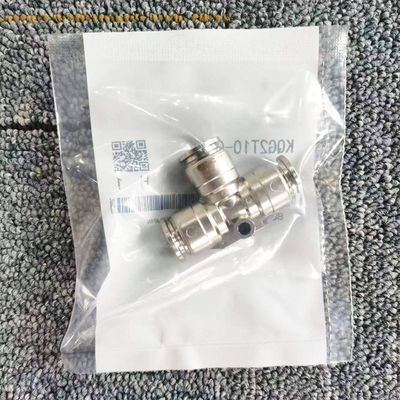

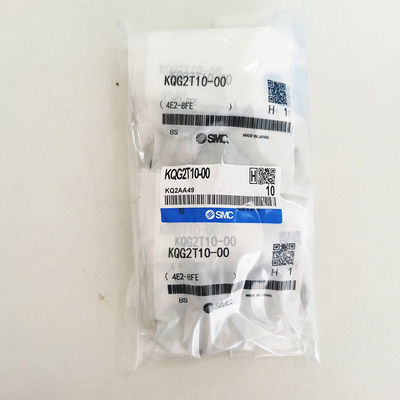

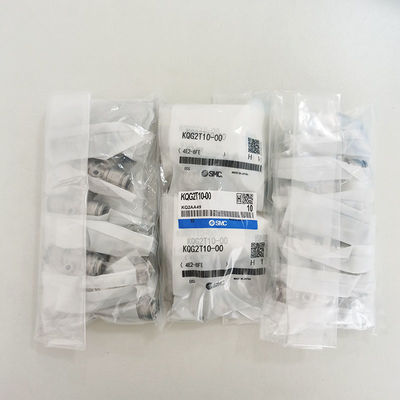

SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書

SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書

  • SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書
  • SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書
  • SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書
  • SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書
SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書
商品の詳細:
起源の場所: 中国
ブランド名: SMC
証明: CE
モデル番号: KQG2T10-00
お支払配送条件:
最小注文数量: 20
価格: 交渉可能
パッケージの詳細: カートン/クライアントが必要とするように
受渡し時間: 支払い後1-7営業日
支払条件: T/T,ウェスタンユニオン,Paypal
供給の能力: 5000個/1ヶ月
連絡先
詳細製品概要
ブランド: SMC 適用する: 機械類の製造工業
圧力の証明: 3.0MPa 温度範囲: -5°Cから150°C
適当な管O.D。: 10 材料: SUS316
形状: ティー 種類: [ワンタッチコップリング] 単行本
ハイライト:

プラグ パネウマティック・ティ・フィッティング

,

パネウマティック・ティ・フィット 10mm

SMC KQG2T10-00

プラグ ワンタッチパイプ 適用可能 O.D. 10mm SUS316


製品説明:

SMC KQG2シリーズのワンタッチ用空気配合装置は,消費者に多くの利点を提供します.既存のKQGラインよりも30%小さく,62%軽く,幅広い管径に対応しています3,2から16mm

軽量でコンパクトな設計により 圧縮空気や水から蒸気まで圧力と温度条件の変動でうまく機能します温度は -100kPaから1MPa, -5°Cから+150°Cまで

さらに,これらのフィッティングは SUS316 ステンレス鋼で作られ, 304 ステンレス鋼よりも優れた耐腐蝕性能を提供します.塩化物環境には特に適しています.


特徴:

SMC KQG2シリーズのワンタッチ気圧フィッティングは,耐久性のあるSUS316ステンレス製で作られ,その耐腐蝕性能は304級ステンレスより優れているだけでなく,しかし,かなりコンパクトで軽量です.

この製品は,前身のKQGL06-01Sと比較して,30%短く,62%軽く,特殊なFKM材料で密封された316ステンレス鋼製の金属部品で装備されています.SMC KQG2 シリーズ ワンタッチ パナウマフィッティングは TEP などの様々なチュービング材料にしっかりとフィットできますナイロン,柔らかいナイロン,ポリウレタン,ポリオレフィン


適用可能なチュービング: メトリックサイズ,接続スレッド: M,R,RC

適用可能なチュービング 適用可能なチュービング FEP,PFA,ナイロン,柔らかいナイロン1) についてポリウレタン,ポリオレフィン
トュービング 0.D Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
仕様 液体注記(3) について 注記(2) について
動作圧力範囲 -100kPaから1MPa4)
圧力の証明 3.0 MPa
環境温度と液体温度注記5) - 5~150°C (凍結しない) 注記4)
潤滑剤 油脂のない仕様
糸のシール 密封剤で
温度
固定状態
内部カーブ
トュービング 温度
FEPチューブ/THシリーズ 80°C以上
超PFA管/TLシリーズ 120°C以上

注1) 柔らかいナイロン管では,水を使用することはできません.

注2) 適用可能なチューブについてはSMCに別々に相談してください.

注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.

注4) 管の動作圧力範囲と動作温度範囲をチェックする.

注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):

● 高温 で 使用 する 場合.

● 高温 で 使用 する 場合.

SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書 0


テクニカルパラメータ

ユニオン・エルボウ:KQG2T
適用可能
トュービング 過剰摂取
(mm)
モデル 注1)
ØD
L について A について Q について M について ØN ØO 注2)
効果的
面積 (mm2)
体重
オーバー32 KQG2T23-00 8.3 13.6 20.5 4.1 12 3.2 5.6 3.4 7.9
ø4 KQG2T04-00 9.1 14.6 21.8 4.4 12.6 3.2 5.6 6.4 9.5
ø6 KQG2T06-00 11.4 16.6 24.6 5.2 13.6 3.2 5.6 13.4 14.2
ø8 KQG2T08-00 13.7 20.1 31.1 7 16.1 4.2 8 25.6 24.4
ø10 KQG2T10-00 16.6 22 34 8 17 4.2 8 40 36.8
ø12 KQG2T12-00 18.7 24.6 37.7 9.1 18.6 4.2 8 57.4 46.9
ø16 KQG2T16-00 24.6 28.8 43.4 10.6 20.8 4.2 8 100 75.5

SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書 1


SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書 2SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書 3SMC KQG2T10-00 プラグ パネウマティックティフィッティング 10mm SUS316 CE証明書 4
