| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KQG2H08-03S |
| 最小注文数量: | 1piece |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/1ヶ月 |
| メディア の 温度: | -5~150°C | 材料: | SUS316 |
|---|---|---|---|
| メディア: | 空気または液体 | 関係の糸R、M: | 1/8 |
| 圧力: | 0-1mpa | 適用領域: | 新エネルギー自動車産業 |
| ハイライト: | SMC パネウマティックパイプコネクタ,SUS316 パネウマティックパイプコネクタ,SUS316 SMC パネウマティック接続器 |
||

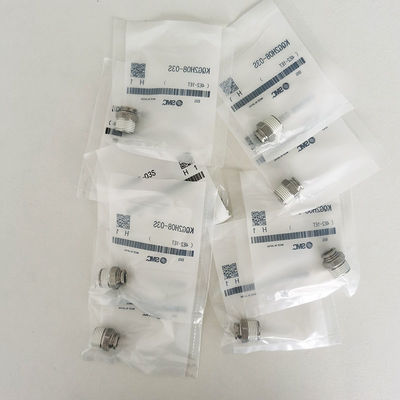

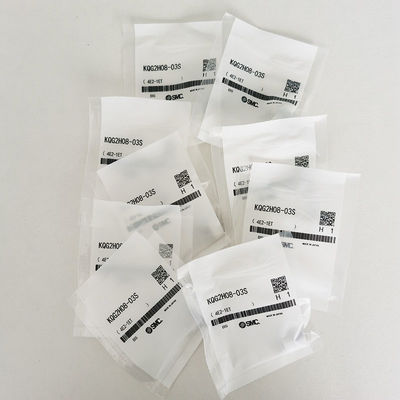

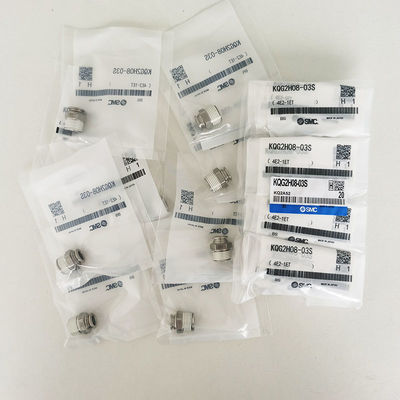

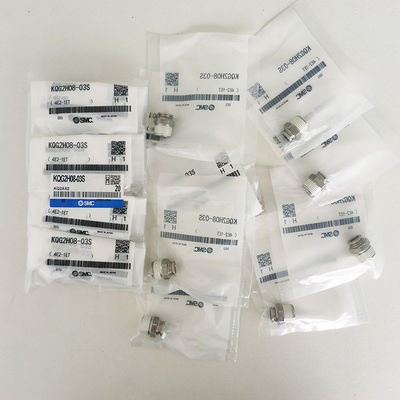

SMC KQG2H08-03S
パネウマティックコネクタ SUS316 圧力 0-1mpa
製品説明:
SMCのKQG2型ステンレス鋼は,腐食耐性,化学物質耐性,高温耐性などの重要な要件を満たすために設計されています.既存のKQGシリーズと比較するとKQG2のフィッティングは30%小さく 62%軽く,直径は3.2mmから16mmです.
これらのフィッティングは腐食に耐えるだけでなく,さまざまな圧力環境 (-100kPaから1MPa) と温度条件 (-5°Cから+150°C) で動作することができます.圧縮空気で使用するのに最適です水や蒸気さえも
SMC の KQG2 シリーズ が 競争 に 対し て 突出 する の は,SUS316 ステンレス スチール が 提供 し て いる 耐腐蝕 性 の 優れ た 程度 です.このグレードは,より高い穴と耐腐蝕性特性を有します塩化物豊富な環境での使用に最適です
ステンレス鋼の性能と超軽量性の組み合わせ低プロフィールの設計により,SMCのKQG2ワンタッチ用空気配合装置は,重要な分野での卓越性を要求するアプリケーションで必須です.
特徴:
この製品は,その前身であるKQGL06-01Sと比較して非常にコンパクトで軽い.そのボディは316型ステンレス製で,シール部品は特殊FKMです.管の様々な材料に適用することができますFEP,PFA,ナイロン,ソフトナイロン,ポリウレタン,またはポリオレフィンなど. 機能温度範囲は -5〜150°Cで,油脂なしと蒸気兼容です.
詳細の仕様は以下のとおり: 寸法: 約30%短く 体重: 約62%軽く
適用可能なチュービング:
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 空気,水,蒸気 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa注記4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5〜150°C (凍結しない)注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1) 柔らかいナイロン管では,水を使用することはできません.
注2) 適用可能なチューブについてはSMCに別々に相談してください.
注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.
注4) 管の動作圧力範囲と動作温度範囲をチェックする.
注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
|
男性接続:KQG2H |
|||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
接続 糸 R,M |
モデル | H (幅 横横に) |
注1) ØD |
L について | A* | M について | 注2) 効果的 面積 (mm2) |
体重 |
| オーバー32 | M5 × 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 4/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 4/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 4/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 4/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 4/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 4/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
