| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KQG2H08-01S |
| 最小注文数量: | 1piece |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/1ヶ月 |
| メディア の 温度: | -5~150°C | 材料: | SUS316 |
|---|---|---|---|
| メディア: | 空気または液体 | 関係の糸R、M: | 1/8 |
| 圧力: | 0-1mpa | 適用領域: | 航空宇宙産業 |
| ハイライト: | SUS316 SMC マルチコネクタ,パネウマティック SMC マルチコネクタ,パネウマティックパイプフィッティング SUS316 |
||

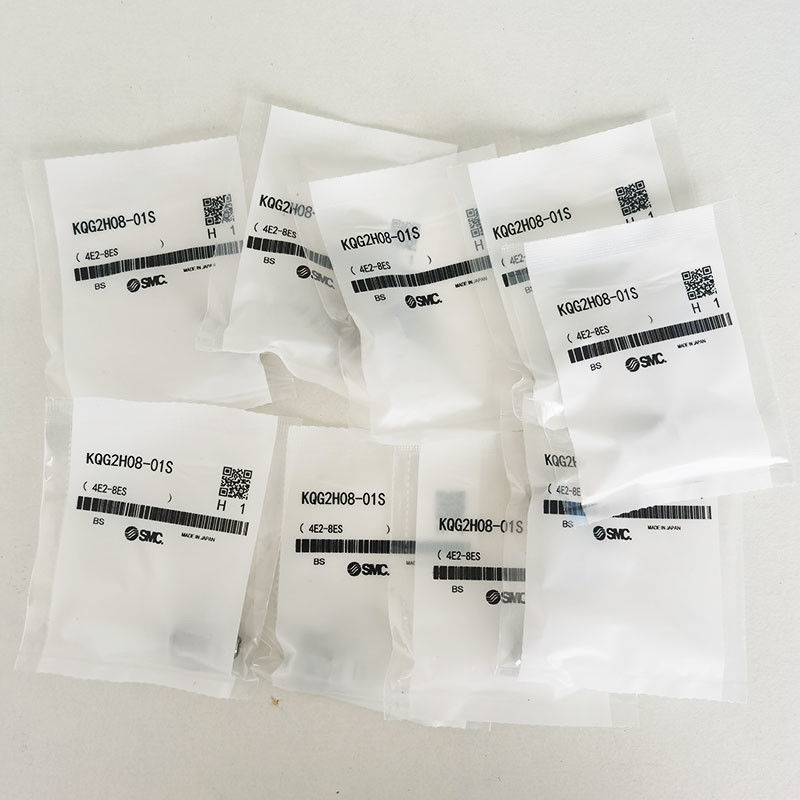

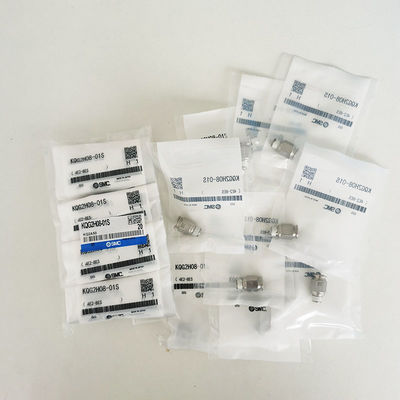

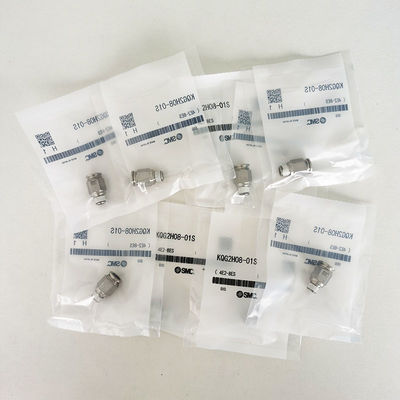

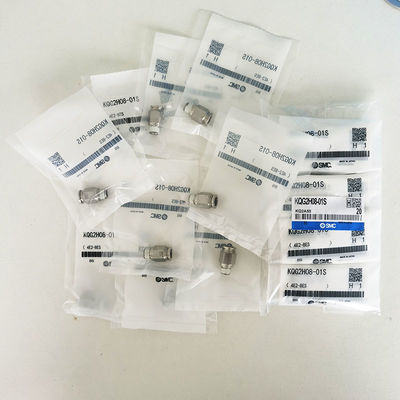

SMC KQG2H08-01S
SUS316 0-1mpa 1/8 航空宇宙産業
製品説明:
SMC KQG2シリーズのワンタッチ用気圧フィッティングは,消費者に多くの利点を提供します.これらのフィッティングは,既存のKQG系列よりも30%小さく,62%軽く,.2から16ミリ Their lightweight and compact design allows them to be used in various environments — from compressed air and water to steam — while their performance in diverse pressure and temperature conditions (-100kPa to 1MPa and -5°C to +150°C respectively) is idealさらに,これらのフィッティングは SUS316ステンレス鋼で作られ, 304級のステンレス鋼と比較して優れた耐腐蝕性能を提供します.このような特性により,クロリド環境に特に適しています.結論として,SMC KQG2シリーズ一触式気圧フィッティングは,腐食性や高温環境で信頼性の高いフィッティングを必要とするエンジニアのために設計されています.軽量 で コンパクト な デザイン の よう な 特徴 を 誇る管の直径の幅が広く,耐腐蝕性も優れているため,保守費が少ない.
特徴:
KQGL06-01Sは,コンパクトで軽量で,他のモデルと比較して約30%短く,約62%軽く,金属部品は316型不oxidable steelで作られています.密封部品は特殊なFKMで作られていますFEP,PFA,ナイロン,ソフトナイロン,ポリウレタン,ポリオレフィンを含む様々なチューブ材料で使用でき, -5~150°Cの液体温度に対応します.油脂がなく,蒸気で使えます.
適用可能なチュービング:
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 空気,水,蒸気 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa注記4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5〜150°C (凍結しない)注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1) 柔らかいナイロン管では,水を使用することはできません.
注2) 適用可能なチューブについてはSMCに別々に相談してください.
注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.
注4) 管の動作圧力範囲と動作温度範囲をチェックする.
注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
|
男性接続:KQG2H |
|||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
接続 糸 R,M |
モデル | H (幅 横横に) |
注1) ØD |
L について | A* | M について | 注2) 効果的 面積 (mm2) |
体重 |
| オーバー32 | M5 × 08 | KQG2H23-M5 | 8 | 8 | 16.5 | 13.5 | 12 | 3 | 3.3 |
| 1/8 | KQG2H23-01S | 10 | 15.4 | 12.3 | 3.4 | 5.7 | |||
| 4/4 | KQG2H23-02S | 14 | 21 | 16.3 | 16.9 | ||||
| ø4 | M5 × 08 | KQG2H04-M5 | 10 | 8.7 | 17.1 | 14.1 | 12.6 | 4 | 5 |
| 1/8 | KQG2H04-01S | 15.3 | 12.2 | 5.6 | 4.7 | ||||
| 4/4 | KQG2H04-02S | 14 | 20.9 | 16.2 | 15.8 | ||||
| ø6 | M5 × 08 | KQG2H06-M5 | 12 | 11.1 | 19.1 | 16.1 | 13.6 | 4 | 7.7 |
| 1/8 | KQG2H06-01S | 18.1 | 15 | 13.1 | 7 | ||||
| 4/4 | KQG2H06-02S | 14 | 20.8 | 16.1 | 14.5 | ||||
| 3/8 | KQG2H06-03S | 17 | 23 | 17.9 | 27.3 | ||||
| ø8 | 1/8 | KQG2H08-01S | 14 | 13.4 | 24.5 | 21.4 | 16.1 | 26.1 | 12.8 |
| 4/4 | KQG2H08-02S | 22.3 | 17.6 | 12.9 | |||||
| 3/8 | KQG2H08-03S | 17 | 23.7 | 18.6 | 24.7 | ||||
| ø10 | 1/8 | KQG2H10-01S | 17 | 16.4 | 25.5 | 22.4 | 17 | 26.1 | 18.9 |
| 4/4 | KQG2H10-02S | 27.9 | 23.2 | 41.5 | 21.6 | ||||
| 3/8 | KQG2H10-03S | 23 | 17.9 | 20.6 | |||||
| 1/2 | KQG2H10-04S | 22 | 28.6 | 22.2 | 51.1 | ||||
| ø12 | 4/4 | KQG2H12-02S | 19 | 18.5 | 30.5 | 25.8 | 18.6 | 58.3 | 27.4 |
| 3/8 | KQG2H12-03S | 24.7 | 19.6 | 20.5 | |||||
| 1/2 | KQG2H12-04S | 22 | 28.7 | 22.3 | 44.6 | ||||
| ø16 | 3/8 | KQG2H16-03S | 24.6 | 33.6 | 28.5 | 20.8 | 81 | 46 | |
| 1/2 | KQG2H16-04S | 24 | 29.5 | 23.1 | 113 | 37.4 | |||
