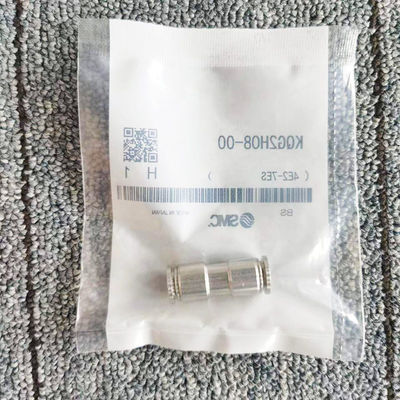

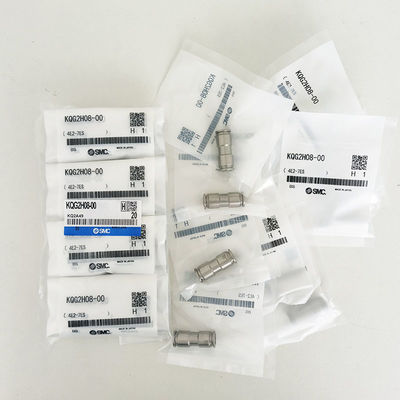

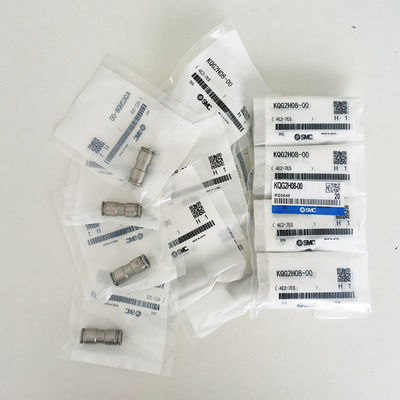

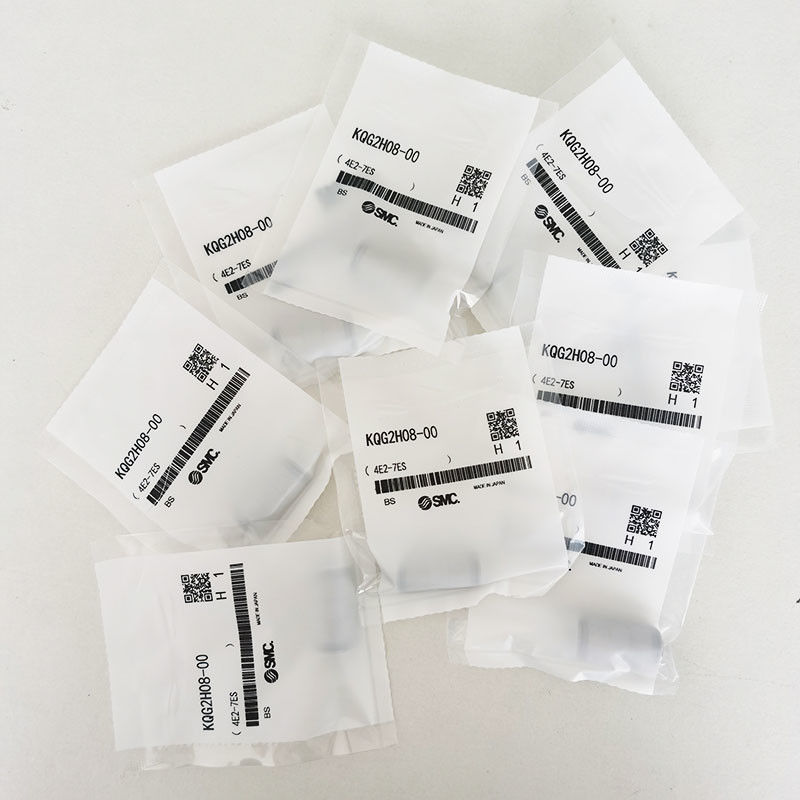

Name: SMC関節 パイプフィッティング KQG2H08-00 SS パイプフィッティング
Brand: YW DKE TRADING COMPANY
SKU: KQG2H08-00
Availability: InStock

ホーム製品パネウマティックパイプフィッティング

SMC関節パイプフィッティング KQG2H08-00 SS パイプフィッティング

商品の詳細:

起源の場所:	中国
ブランド名:	SMC
証明:	CE
モデル番号:	KQG2H08-00

お支払配送条件:

最小注文数量:	1piece
価格:	交渉可能
パッケージの詳細:	カートン/クライアントが必要とするように
受渡し時間:	支払い後1-7営業日
支払条件:	T/T,ウェスタンユニオン,Paypal
供給の能力:	5000個/1ヶ月

連絡先

詳細製品概要

メディアの温度:	-5~150°C	材料:	SUS316
メディア:	空気または液体	圧力:	0-1mpa
適用領域:	電力産業	適当な管O.D:	ø8
ハイライト:	SMC 合体パイプフィッティング , SMC関節 SS パネウマフィッティング

SMC KQG2H08-00

温度 -5~150°C 電力産業 SS316

SMC ジョイント KQG2H08-00 温度 -5~150°C 電力産業 SS316

製品説明:

SMCのKQG2型ステンレス鋼SMCの既存のKQGシリーズより30%小さく,62%軽く,管の直径は3から.2から16mm. 耐腐食,化学薬品,高温の耐性を要求する操作に最適です.

このフィッティングは圧縮空気,水,蒸気操作に有用であり,幅広い圧力 (−100kPaから1MPa) と温度 (−5°Cから+150°C) で動作するように設計されています.配列は,SUS316ステンレス鋼で製造されています.耐腐蝕性や化学抵抗性も304の耐腐鋼より高い.特に塩化物豊富な環境に適しています.

特徴:

この小さく軽量な製品は,生産作業に大きな影響を与えます. KQGL06-01Sよりも約30%短く,体重は62%軽くなります.

この製品の材料は,金属部品,ステンレス316鋼,シール部品,特別なFKMから作られています.その管材は,FEP,PFA,ナイロン,ソフトナイロン,ポリウレタンおよびポリオレフィンに適用されます.また,この製品には幅広い温度性能があります-5〜150°Cで,さらに,油脂がなく,蒸気にも適用できます.

適用可能なチュービング: メトリックサイズ,接続スレッド: M,R,RC

適用可能なチュービング	適用可能なチュービング	FEP,PFA,ナイロン,柔らかいナイロン注記^{1) について}ポリウレタン,ポリオレフィン
適用可能なチュービング	トュービング 0.D	Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16
仕様	液体注記^{(3) について}	空気,水,蒸気注記^{(2) について}
	動作圧力範囲	-100kPaから1MPa注記⁴⁾
	圧力の証明	3.0 MPa
	環境温度と液体温度注記⁵⁾	- 5〜150°C (凍結しない)注記^₄₎
	潤滑剤	油脂のない仕様
	糸のシール	密封剤で
温度固定状態内部カーブ	トュービング	温度
	FEPチューブ/THシリーズ	80°C以上
	超PFA管/TLシリーズ	120°C以上

注1) 柔らかいナイロン管では,水を使用することはできません.

注2) 適用可能なチューブについてはSMCに別々に相談してください.

注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.

注4) 管の動作圧力範囲と動作温度範囲をチェックする.

注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):

● 高温で使用する場合.

SMC関節パイプフィッティング KQG2H08-00 SS パイプフィッティング 0

部品:

違う違う	記述	材料
1	解放ボタンを	ステンレス鋼 316
2	ガイド 1	ステンレス鋼 316
3	ガイド2	ステンレス鋼 316
4	チャック	ステンレス鋼 316
5	シール	特殊FKM (フッ素で覆われた)
6	男性のコネクタボディ	ステンレス鋼 316
7	男性の肘体	ステンレス鋼 316
8	Oリング	特殊FKM (フッ素で覆われた)
9	スタッド	ステンレス鋼 316

ストレートユニオン:KQG2H
適用可能トュービング過剰摂取 (mm)	モデル	注記^{1) について} ØD	L について	M について	注記^{(2) について} 効果的面積 (mm2)	体重


オーバー32	KQG2H23-00	9	25	12	3.4	6.5
ø4	KQG2H04-00	9	26.2	12.6	5.6	6.5
ø6	KQG2H06-00	12	28.2	13.6	13.1	11.5
ø8	KQG2H08-00	14	33.2	16.1	26.1	16.6
ø10	KQG2H10-00	17	35	17	41.5	26
ø12	KQG2H12-00	19	38.2	18.6	58.3	32.2
ø16	KQG2H16-00	24.6	42.6	20.8	113	53.7
