| 起源の場所: | 中国 |
| ブランド名: | SMC |
| 証明: | CE |
| モデル番号: | KQG2H06-08 |
| 最小注文数量: | 1piece |
|---|---|
| 価格: | 交渉可能 |
| パッケージの詳細: | カートン/クライアントが必要とするように |
| 受渡し時間: | 支払い後1-7営業日 |
| 支払条件: | T/T,ウェスタンユニオン,Paypal |
| 供給の能力: | 5000個/1ヶ月 |
| 材料: | SS316 | メディア の 温度: | -5~150°C |
|---|---|---|---|
| メディア: | 空気または液体 | 圧力: | 0-1mpa |
| 適用領域: | 航空宇宙産業 | 適当な管O.D: | ø4 |
| ハイライト: | コンパクト型SMCクイックコネクトフィッティング,コンパクトなステンレス用気圧フィッティング |
||

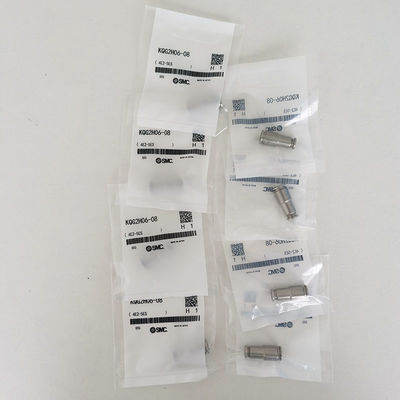

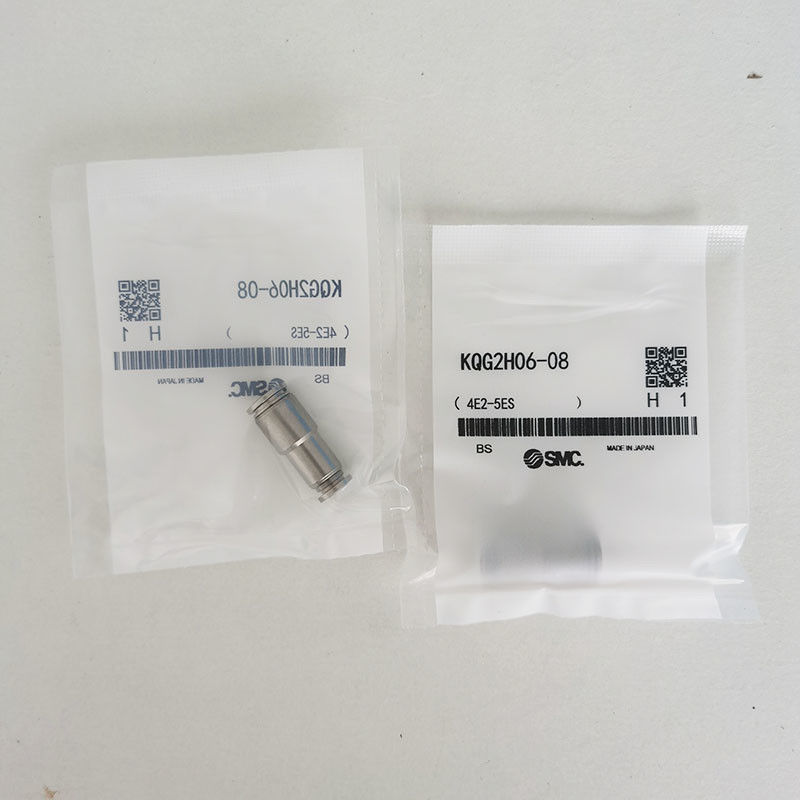

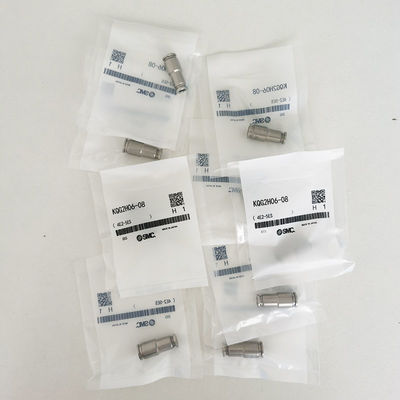

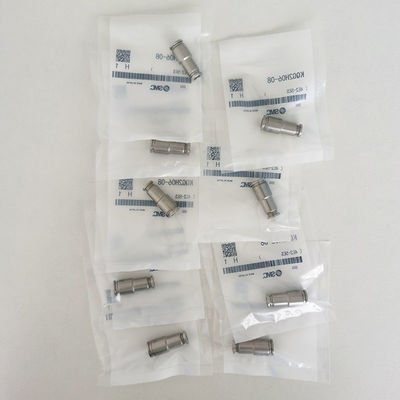

SMC KQG2H06-08
圧力 0-1mpa 温度-5~150°C SS316
SMC フィッティング KQG2H06-08 圧力 0-1mpa 温度-5~150°C SS316
製品説明:
SMCのKQG2ステンレス鋼のラインナップは,技術者に,高性能,軽量,コンパクトなプッシュフィッティングの選択を,腐食,化学物質,高温への耐性が不可欠であるときに提供します.既存のKQGラインよりも30%小さく,62%軽く,チューブ直径3.2mmから16mmで利用できます.
この範囲には,様々な用途に適したスローリング,チューブ対チューブおよびアダプターコンポーネントが含まれます.
KQG2シリーズのフィッティングは 最高級の SUS316 不oxidable steelで作られ 最も厳しい環境でも 耐腐蝕性が高いです
SMC KQG2系列のステンレス鋼フィッティングは,圧力 (-100kPaから1MPa) と温度 (-5°Cから+150°C) の範囲で動作する圧縮空気で使用できるようにする蒸気と水
特徴:
コンパクトで軽量で,この製品は前身であるKQGL06-01Sより約30%短く,約62%軽く,ステンレス鋼316製の金属部品を搭載しています.特殊なFKMで密封され,TEPのようなチューブ材料に適していますナイロン,柔らかいナイロン,ポリウレタン,ポリオレフィン
適用可能なチュービング:
| 適用可能なチュービング | 適用可能なチュービング | FEP,PFA,ナイロン,柔らかいナイロン注記1) についてポリウレタン,ポリオレフィン |
| トュービング 0.D | Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 | |
| 仕様 | 液体注記(3) について | 空気,水,蒸気 注記(2) について |
| 動作圧力範囲 | -100kPaから1MPa注記4) | |
| 圧力の証明 | 3.0 MPa | |
| 環境温度と液体温度注記5) | - 5〜150°C (凍結しない)注記4) | |
| 潤滑剤 | 油脂のない仕様 | |
| 糸のシール | 密封剤で | |
| 温度 固定状態 内部カーブ |
トュービング | 温度 |
| FEPチューブ/THシリーズ | 80°C以上 | |
| 超PFA管/TLシリーズ | 120°C以上 | |
注1) 柔らかいナイロン管では,水を使用することはできません.
注2) 適用可能なチューブについてはSMCに別々に相談してください.
注3) 漏れがあるため,漏れ検査機などの真空保持装置では使用しないでください.
注4) 管の動作圧力範囲と動作温度範囲をチェックする.
注記 5) 以下の条件で内袖を使用することをお勧めします (Ø3.2):
● 高温 で 使用 する 場合.
● 高温 で 使用 する 場合.
| 異なる直径直線:KQG2H | ||||||||
| 適用可能 トュービング 過剰摂取 (mm) |
モデル | 注記1) について ØD |
L について | M1 | M2 | 注記(2) について 効果的 面積 (mm2) |
体重 | |
| a は | b | |||||||
| オーバー32 | ø4 | KQG2H23-04 | 9 | 25.6 | 12 | 12.6 | 3.4 | 6.5 |
| ø4 | ø6 | KQG2H04-06 | 12 | 27.2 | 12.6 | 13.6 | 5.6 | 11.6 |
| ø6 | ø8 | KQG2H06-08 | 14 | 30.7 | 13.6 | 16.1 | 13.1 | 16.3 |
| ø8 | ø10 | KQG2H08-10 | 17 | 34.1 | 16.1 | 17 | 26.1 | 26 |
| ø10 | ø12 | KQG2H10-12 | 19 | 36.6 | 17 | 18.6 | 41.5 | 33.3 |
| ø12 | ø16 | KQG2H12-16 | 24.6 | 40.4 | 18.6 | 20.8 | 58.3 | 54.7 |
FAQ:
Q: その通り 工場はどこですか? 工場を訪れませんか?
A: その通り私たちの工場は,寧波市,チェジアン州,中国に位置しています. 寧波空港から17km離れた. 私たちは誠にお客様を歓迎します 私たちの会社と工場を訪問する.
Q: その通り サンプルを用意していますか?
A: その通りはい,私たちは無料の料金でサンプルを提供することができますが,エキスプレス貨物のコストを払いません.
Q: あなたの支払い期間と支払い方法は?
A: その通り<=2000USD,100%事前. >=2000USD,30%T/T事前,出荷前の残高. 支払い
T/T,Western Union,Paypal,Alipayなどです
Q: 送料は?
A: その通り小さなパッケージでは,私たちはドアをドアエクスプレスを選択します. 我々はUPS,DHL,FEDEX,TNTと協力 10年以上
保証します. 送料は,中国で多くのサプライヤーの中で最も有利な価格になります.
WEが追跡番号を 送ってくれる
他の質問があれば,ご連絡ください.
