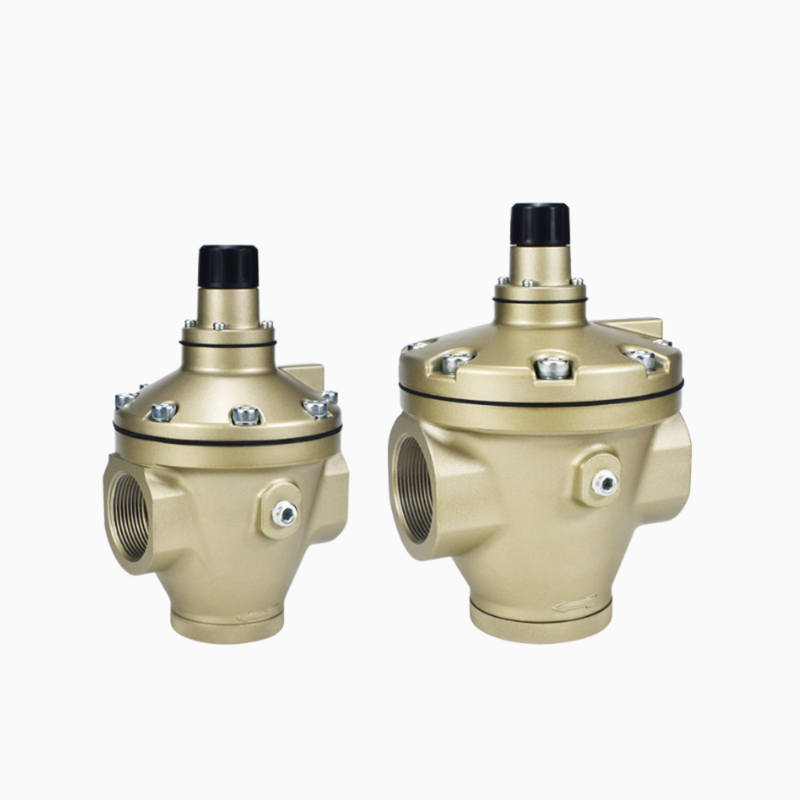

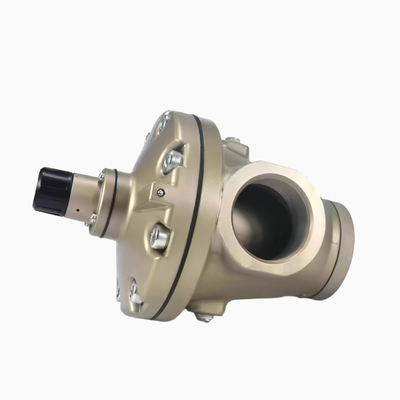

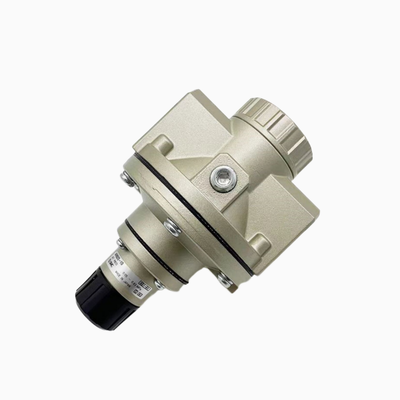

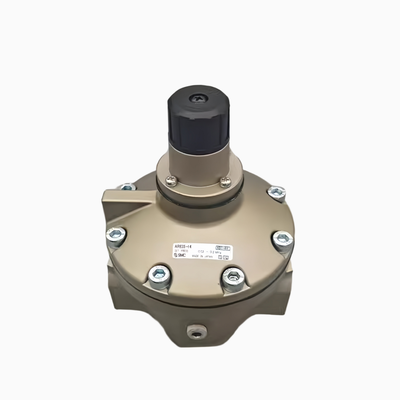

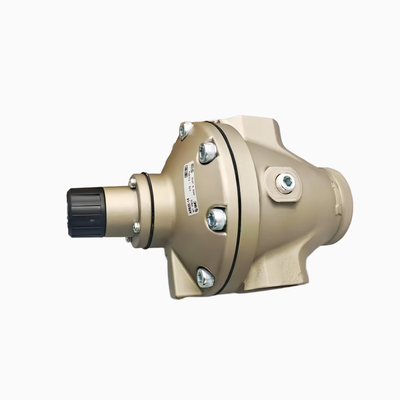

パイロット操作式空圧レギュレータ SMC AR625-10 Rc1" 0.05-0.83 MPa エア圧力バルブ

SMCのAR425からAR935シリーズは、内部パイロット操作、リリーフタイプの空気圧レギュレーターのラインナップです。これらのデバイスは、安定した出口圧力と高い流量容量の維持が不可欠な、ヘビーデューティーな産業用圧縮空気システム向けに特別に設計されています。直接作用型レギュレーターとは異なり、これらのパイロット操作型モデルは、供給空気自体を使用して主バルブを制御します。この設計アプローチにより、優れた圧力調整精度、スムーズな流量特性が保証され、入口圧力の変化による出口圧力の変動が低減されます。

この製品範囲には、4つの異なるサブシリーズ（AR625、AR635、AR825、AR835）にわたる12の一般的な部品番号が含まれています。これらのレギュレーターは、Rc 3/4"からRc 1-1/2"までのポートサイズを備えています。さまざまな用途に対応するために、2つの利用可能な圧力範囲があります。0.05～0.83 MPaの範囲（25タイプとして知られる）と、より低い0.02～0.2 MPaの範囲（35低圧タイプ）。「G」で始まるモデルにはパネル圧力計が装備されており、オプションの取り付けブラケットB25Pを取り付けることで、設置の利便性を高めることができます。

これらの空気圧レギュレーターの汎用性と信頼性により、多くの産業現場で広く応用されています。一般的な用途には、コンプレッサーステーション、中央圧縮空気パイプライン、自動生産ライン、空気圧マニピュレーター、OEMマシンパッケージなどがあります。堅牢な構造と精密な制御能力により、要求の厳しい圧縮空気環境での効率的で安定した運用を確保するための不可欠なコンポーネントとなっています。

このレギュレーターは、直接作用型レギュレーターと比較して、はるかに安定した出口圧力を保証するパイロット操作型設計を備えています。入口圧力の変動の影響を受けず、さまざまな条件下でも一貫した性能を提供します。

内部リリーフ機構を備えたレギュレーターは、過剰な出口圧力を自動的に大気中に放出します。この機能は、下流ライン圧力を一定に保つのに役立ち、安全性と信頼性を向上させます。

レギュレーターのボディはダイカストアルミニウム製で、保護されたボンネットとチャンバーが含まれています。この設計はレギュレーターを軽量にするだけでなく、優れた放熱性を提供するため、要求の厳しい工場環境での使用に最適です。

さまざまな用途に対応するために、2つの調整可能な圧力範囲が用意されています。0.05～0.83 MPa（モデル25）と0.02～0.2 MPa（モデル35、低圧精密タイプ）です。この柔軟性により、特定のニーズに応じて動作圧力を精密に制御できます。

レギュレーターは、3/4"、1"、1-1/4"、1-1/2"を含む複数のポートサイズをサポートしています。さらに、Rc（PTF）、NPT（F）、Gスレッドなどのスレッドオプションは、さまざまな配管要件に対応するためにリクエストに応じて提供できます。

使いやすさを向上させるために、オプションの圧力計（Gサフィックス、G46シリーズから）と取り付けブラケット（モデルB25P）が利用可能です。これらのアクセサリは、明確なローカル圧力読み取りを提供し、簡単な後付け設置を容易にします。

偶発的な調整を防ぎ、設定圧力を維持するために、調整ハンドルにロックネジが含まれています。この機能により、設定が完了した後、レギュレーターは確実に校正されたままになります。
