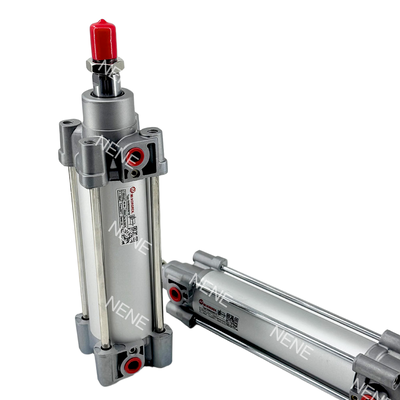

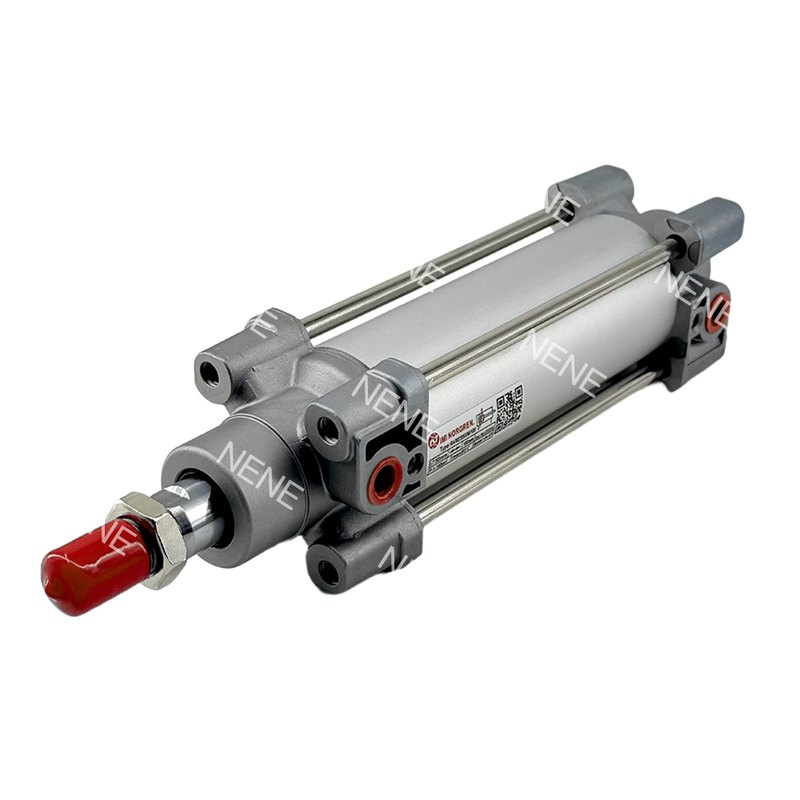

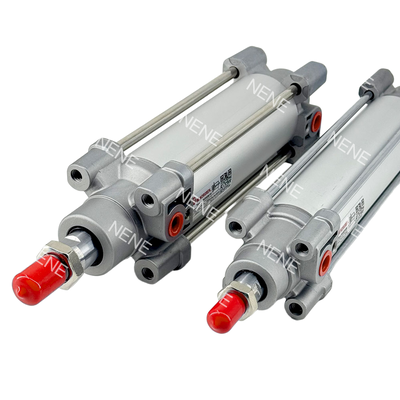

RA/802100/M/25 短筋気圧シリンダー IMI ノーグレン 100mm 穴 G1/2 精密固定用のACS

製品説明:

RA/802100/Mシリーズは,ISO 15552規格に従って設計された高性能,二重作用の気圧シリンダーです. 権威あるISOLineTMコレクションの一部,このシリンダーは 100mm の孔径を備えており,幅広いストローク長で提供されています.25mm から 1000mm まで の 幅 を 持っ て い ます.この 機械 は,幅広い 産業 自動 作業 に 信頼 さ れ て 効率 的 な 線形 運動 を 提供 する よう 設計 さ れ て い ます.

このシリンダーの機能の中心は 最先端の適応型クッションシステム (ACS) です.このスマートメカニズムは,変化する負荷条件に基づいて,自動でマッサージ効果を微調整します枕ネジの手動調整や専門的な専門知識の必要性をなくし,操作がよりスムーズで安全で,保守の必要性が最小限に抑えられます.そしてシリンダーの使用寿命は大幅に延長されます.

頑丈な丸いボトルデザインと外部のタイ棒を備えた RA/802100/Mシリーズは,例外的な耐久性を提供し,より厳しい環境に適しています.円筒は,デフォルトで磁気ピストンで装備されています, 互換性のあるスイッチや固体スイッチと組み合わせると,位置感知を容易にします. ISO 15552,VDMA 24562,NFE 49-003-1 標準は,互換性とグローバル標準への遵守を保証します.

最大16バーの圧力で動作し, -10°C~+80°Cの温度範囲内で動作するこのシリンダーは,厳格な産業要件を満たすことができる多用性を示しています.100mmの穴位は6barで4710Nの強力な理論推力を提供し,特に高力と長持ち性能を必要とする重用用途に適しています.

特徴:

アダプティブ・クッション・システム (ACS) は,変化する負荷に基づいて,自動的にクッションを調整します.これは手動調整の必要性をなくします.騒音や振動レベルを大幅に削減しながら,スムーズかつ安全な動作を保証する.

この製品は,ISO 15552,VDMA 24562,NFE 49-003-1を含む国際的に認められた規格に準拠しています.このような適合は,グローバルな互換性を保証し,既存のシステムへの統合を簡素化します.

外部にタイ棒を付いた丸いボリュームの設計により,攻撃的な産業環境に適した例外的な耐久性を提供します.この 頑丈 な 設計 は,長寿 と 信頼 できる 性能 を 保証 し ます.

標準の磁気ピストンで装備され,M/50シリーズなどのキャッドまたは固体スイッチを使用して位置を簡単に検出することができ,操作精度と制御を向上させます.

このシステムは,1~16barの幅広い圧力範囲で効率的に動作し,軽量から重量まで様々な用途に適しています.

1000mmまでの標準および非標準オプションの両方をカバーする幅広いストローク長が利用可能で,さまざまな運用要件を満たしています.

PURシールを使用することで,低摩擦で動作し,製品の使用寿命が延長されます.さらに,潤滑空気と潤滑でない空気の両方に互換性があります.メンテナンスの労力を減らす.

この製品は EN 61373 カテゴリー 1 クラス A + B 規格に従って厳格にテストされ,要求の高い鉄道および輸送アプリケーションに適しています.

動作圧が6barで,理論的な推力はアウトストロークでは4710N,インストロークでは4416Nで,困難なアプリケーションに必要な例外的な電力を供給します.

異なるピストン棒材料,特殊のワイパー,低摩擦密着,および特定のユーザーニーズを満たすために拡張されたピストン棒と互換性を提供するいくつかのバリエーションが利用可能である.

技術パラメータ:

応用:

サポートとサービス

私たちのピストン気圧シリンダー製品は 幅広い産業用アプリケーションで 信頼性と効率性を確保するために設計されています推奨される装置を遵守することが重要ですメンテナンスとトラブルシューティングガイドライン

装置:

シリンダーがしっかりと固定され,早めの磨きを引き起こす側面の負荷を避けるために適切に並べられていることを確認します.シリンダーの仕様に対応する適切なフィッティングとコネクタを使用する.空気供給が清潔で乾燥し,推奨される圧力レベルに調整されていることを確認します.

メンテナンス

油筒 の 磨き,破損,漏れ の 兆候 を 定期的に 検査 し,製品 手冊 に 記載 さ れ て いる よう に 油筒 を 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに 滑らかに性能低下を防ぐために,シールおよび他の着用部品を定期的に交換する.

トラブルシューティング

シリンダーがうまく動作しないか 動かない場合は 空気供給の問題や詰まりや機械的障害を確認します制御バルブと接続が正常に機能していることを確認. 持続的な問題については,詳細な技術マニュアルを参照してください 先進的な診断と修復手順.

私たちの技術サポートチームは,ピストン気圧シリンダーに関連する質問や問題であなたを助けるために専念しています.詳細な説明や安全性に関する情報は,あらゆる保守や修理を行う前に製品ドキュメントを参照することをお勧めします..

梱包と輸送:

商品のパッケージ:各ピストン気圧シリンダーは,輸送中に最大限の保護を確保するために慎重に梱包されています.シリンダーは,表面損傷を防ぐために,まず反静的泡膜に包まれます.その 後,その 製品 を 固く 固定 する ため に,カスタム 型 泡 の 挿入物 を 付いた 頑丈 な 波紋 紙 の 箱 の 中 に 置くパッケージには,製品情報,取り扱いの説明書,簡単に識別できるバーコードが明示されています.

輸送:信頼性の高い配送オプションを 提供します 迅速かつ安全に 送料をします注文は 1-2 営業日以内に処理され,追跡可能な信頼できるキャリアを通じて送られます標準送料は通常 5-7 営業日かかりますが,迅速な配達には 迅速な配送も可能です.輸送中の損失や損傷に対する保護のための保険がすべての輸送に含まれています..
