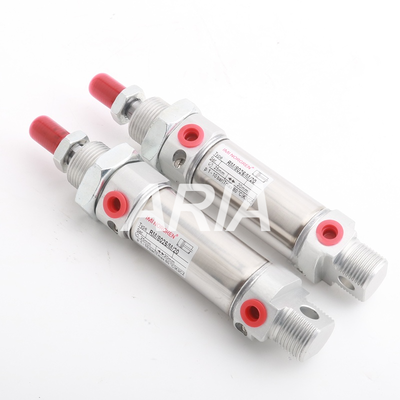

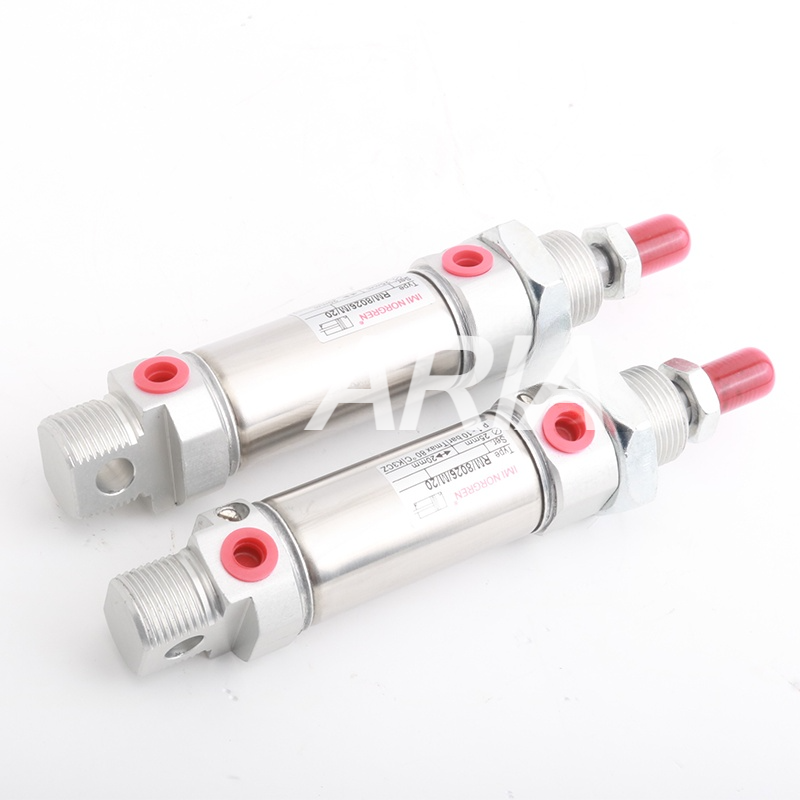

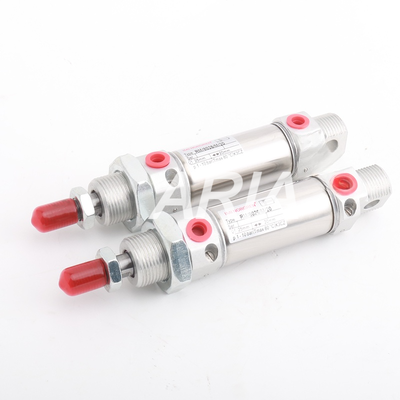

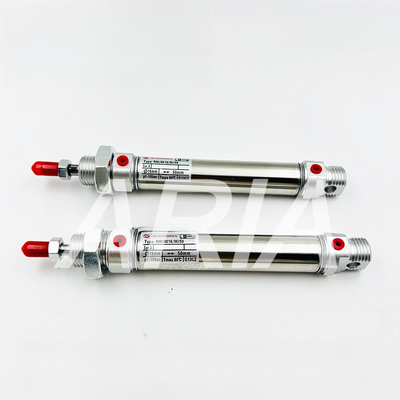

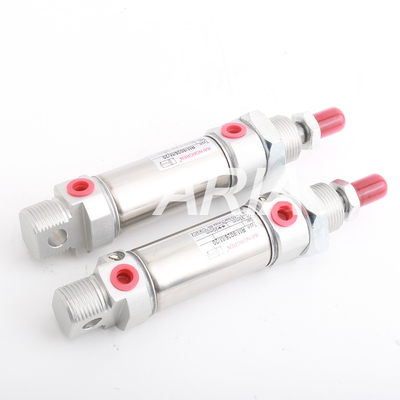

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200シリンダー直径 Φ 10 シングルアクション ISO6432 ミニシリンダーシリンダー

1. 型式の呼び方（2種類の区別）

1. RM/28010/XX: 磁気ピストンのない基本バージョン。磁気リングなし、磁気スイッチと互換性なし
2. RM/28010/M/XX: 磁気リング内蔵バージョン、磁気位置検出スイッチと互換性あり

• 28000シリーズ：リターンスプリング内蔵単動シリンダ（複動RM/8000シリーズとは異なります）
• 10 = ボアサイズΦ10mm
• サフィックス番号：標準ストローク（20/25/40/50/100/160mm）

2. ユニバーサルコア技術パラメータ (すべてのモデルで同一)

2.1 標準と運用

• 適合規格：ISO 6432 ミニ丸形シリンダの国際規格
• 動作モード：単動（エア供給により伸び、内蔵スプリングにより自動縮み）
• クッション: 両端に固定 PU ポリウレタンクッション。調整不可能なクッショニング

2.2 作動油仕様

• 媒体：ろ過された清浄な圧縮空気、無潤滑運転可能（5μmの精密フィルタを推奨）
• 動作圧力: 2 ~ 10 bar
• バースト圧力: 12 bar
• 動作温度: -10℃ ~ +80℃;氷結を防ぐため、2℃以下で乾燥空気の供給が必要です
• エアポートネジ：M5雌ネジ
• ピストンロッド仕様：ロッド径Φ6mm、前ネジM4

2.3 全体的な構成材料 (全シリーズで均一)

• バレル：オーステナイト系ステンレス鋼、防錆、耐腐食性
• ピストンロッド：オーステナイト系ステンレス鋼
• エンドキャップ: きれいな陽極酸化アルミニウム合金
• 標準シール: NBR ニトリルゴム;高温用途向けのフッ素ゴムシールはオプションです
• クッション＆ワイパー：PUポリウレタン
• 標準付属品：フロント取付ナット、ピストンロッドロックナット

2.4 構造的特徴

1. 二重層接着された頑丈なエンドキャップ、耐衝撃性と耐クラック性
2. 統合されたリアシングルラグ取り付けネジ、追加のラグブラケットは不要
3. 低摩擦のZ型シールにより、高速/低速でのスムーズな動作と長寿命を実現
4. コンパクトなステンレス製丸型ボディで、機器の限られた設置スペースに最適
5. すべてステンレス鋼の接触コンポーネントで、湿気が多く、軽度の腐食性環境に適しています。

3. ストローク別モデルの内訳

4. 理論出力（6bar標準エア供給、Φ10ボア）

• 伸長推力：47.1N（エアがピストンを押し出す時の出力）
• 収縮は内部スプリングに依存します。引力出力なし（単動シリンダの特性）

5. 適用可能な業界

6. オプションのアップグレードとアクセサリ

1. 磁気スイッチ: サフィックス /M の付いたモデルのみと互換性があり、QM シリーズのリード スイッチと一致します
2. シールのアップグレード: 高温および油汚染環境用の接尾辞 /V フッ素ゴムシール
3. 取付付属品：フランジ、中間トラニオン、リアブラケット、その他ISO規格取付金具
