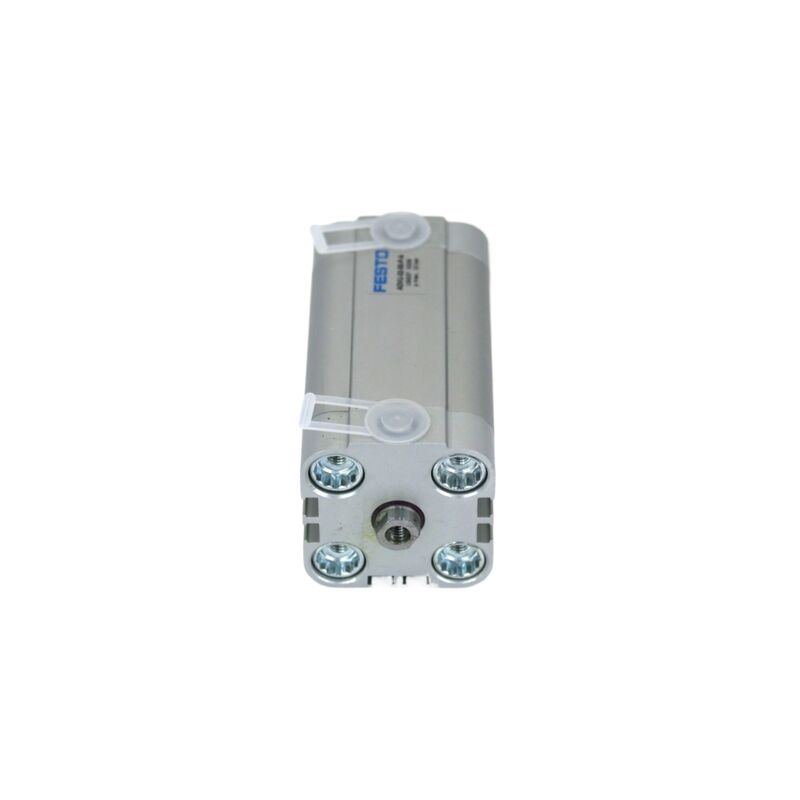

停止位置決め FESTO ADVU-20-15-P-A 156516 内径20mm ストローク15mm めねじ 薄形複動シリンダ M5ポート 電磁ピストン ISO 6432

製品説明：

Festo ADVU-20 は、内径 20 mm のコンパクトな複動空気圧シリンダです。統合された磁気ピストンを使用して設計されており、正確な位置検出が可能になり、自動化の精度が向上します。

このシリンダには、P型クッションと呼ばれる弾性クッションリングとプレートが両端に装備されています。この設計により、スムーズな動作が実現し、ピストンの移動時の衝撃力が軽減されます。

標準ストローク長は5mmから50mmまでの範囲からお選びいただけます。さらに、雌ねじ (-PA) または雄ねじ (-APA) のピストン ロッド オプションがあり、さまざまな設置要件に合わせて柔軟に対応できます。

ADVU-20 の動作圧力の範囲は 0.8 ～ 10 bar です。コンパクトな設計と信頼性の高い位置フィードバックにより、省スペースと精度が重要なオートメーション用途に最適です。

特徴：

このシリンダは、標準 ISO 15552 シリンダと比較して設置スペースが 50% 少ない超コンパクト設計を誇ります。このようなサイズの縮小により、スペースが限られているマシンやレイアウトが狭いマシンにとって理想的な選択肢となります。

複動動作を特徴とするこのシリンダは、前進ストロークと戻りストロークの両方で駆動力を伝達します。これにより、一貫した制御可能な双方向動作が保証され、全体的なパフォーマンスと精度が向上します。

統合された磁気ピストンにより、近接スイッチによる非接触位置検出が可能になります。この設計により、センサーの取り付けや交換が機械的な調整なしで簡単に行え、メンテナンス効率が向上します。

このシリンダは両端に柔軟なクッションリングまたはプレートを備えており、端位置に到達する際の衝撃エネルギー、振動、騒音を最小限に抑えます。この弾性クッションシステムはシリンダの寿命を延ばし、静かな動作に貢献します。

鍛造アルミニウム合金バレルとエンドキャップ、高合金ステンレス鋼ピストンロッド、NBR/TPE-U(PU)ダイナミックシールなどの高品質素材で構成されたシリンダーは、優れた耐久性を発揮します。耐食性クラス CRC 2 にも適合しており、産業環境に最適です。

この設計には、バレル上の貫通穴と、さまざまな取り付けアクセサリが含まれています。この柔軟性により、多様な設置オプションが可能になり、アプリケーション要件に合わせてシリンダーを事実上あらゆる方向に取り付けることができます。

ユーザーは、ピストンロッドの 2 つのねじ山構成、つまり雌ねじ (-PA) または雄ねじ (-APA) から選択できます。この選択により、さまざまな負荷の取り付けやさまざまな用途のニーズに適応できます。

技術パラメータ:

アプリケーション:

自動組立ラインでは、ワークのクランプ、位置決め、仕分け、停止、排出、ハンドリングなどの作業が、コンパクトな生産ステーション内で効率的に実行されます。これらのシステムは、正確で信頼性の高いモーション制御を統合することにより、製造プロセスの合理化を可能にします。

包装および充填機械は、カートンの押し込み、シーリング プレスの起動、コンベア ダイバータ制御、バルブ管理などの機能の恩恵を受けており、これらはすべて限られたスペース環境で効果的に動作するように設計されています。これにより、精度や信頼性を損なうことなく、高速パッケージングが保証されます。

エレクトロニクスおよび半導体の製造部門では、ピックアンドプレース操作、PCB のパネル取り外し、コンポーネントの組み立て、テスト中の機器の位置決めなどの作業に卓越した精度が求められます。これらの活動には、製品の品質と性能を維持するための細心の注意が必要です。

医療機器の製造と研究室の自動化は、診断機器の操作、サンプルの取り扱い、バイオテクノロジーへの応用を容易にするために、滑らかで制御された直線運動に依存しています。このような正確な動きにより、医療および研究プロセスの信頼性と効率が向上します。

印刷機械や繊維機械は、困難な動作条件下でも、紙の位置決め、切断機の作動、糸のクランプ、張力制御などの作業に高度な機構を利用しています。これにより、要求の厳しい環境でも一貫した品質と生産性が保証されます。

ロボットのエンドエフェクターとグリッパーには、協働ロボット、ピックアンドプレースユニット、自動グリッパーシステムに不可欠なコンパクトな空気圧ドライブが装備されています。これらのコンポーネントは、さまざまな自動処理タスクに必要な器用さと力の制御を提供します。

サポートとサービス:

当社のピストン空気圧シリンダ製品は、さまざまな産業用途で信頼性が高く効率的な性能を発揮するように設計されています。技術サポートについては、シリンダーの最適な動作を確保するための設置ガイダンス、トラブルシューティングのヒント、メンテナンス手順などの包括的な支援を提供します。

ピストン空気圧シリンダーに問題が発生した場合は、当社のテクニカル サポート チームが、空気漏れ、圧力の不一致、または機械的摩耗に関連する問題の診断を支援する体制を整えています。シリンダーの機能を維持するために、シール、ロッド、取り付け部品を定期的に検査することをお勧めします。

さらに、特定のアプリケーション要件を満たすためのカスタマイズ、性能を回復するための修理サービス、機器のライフサイクルを延長するための交換部品などのサービスも提供します。当社の目標は、空気圧システムの効率と寿命を最大限に高めることをサポートすることです。

詳細な製品マニュアル、技術データシート、設置ビデオについては、当社の Web サイトで利用可能なリソースを参照してください。これらの資料には、ピストン空気圧シリンダーを正しく安全に使用するのに役立つ段階的な説明と安全情報が記載されています。
