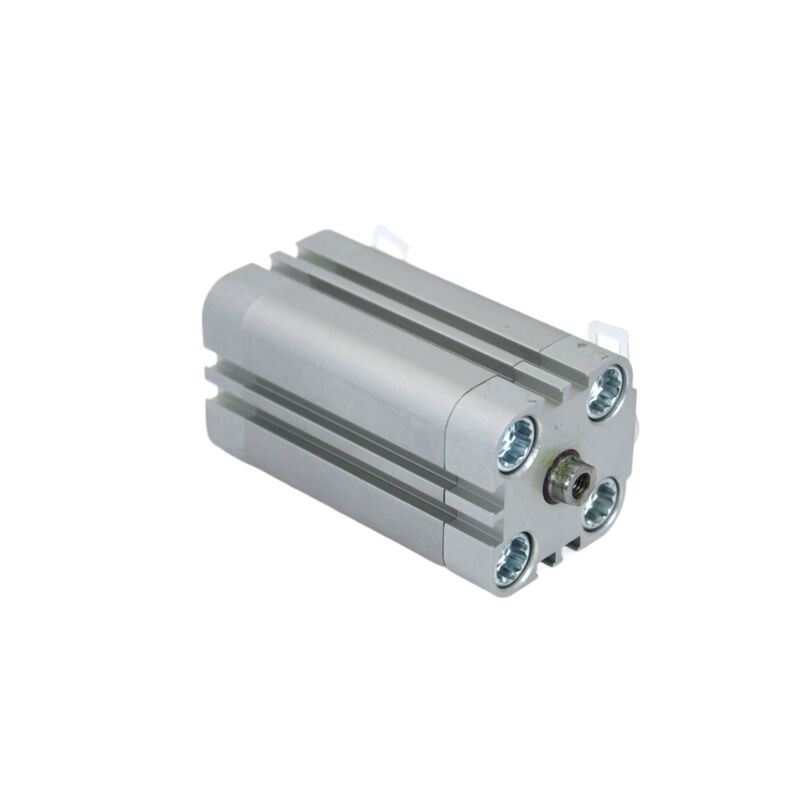

156603 FESTO ADVU-20-20-A-P-A 男性糸 20x20mm ダブルアクションショートストロークシリンダー M5ポート磁輪 ISO 6432 ゲート位置付け

製品説明：

Festo ADVU-20 は、複動機構を備えたコンパクトな空気圧シリンダです。ボアサイズは 20 mm で、統合された磁気ピストンが含まれているため、動作中の正確な位置検出が可能です。

シリンダーの両端にリングやプレートなどの弾性クッションを装備したモデルです。このクッションは P タイプに分類され、スムーズな減速を実現し、衝撃力を軽減します。

ADVU-20 は、5 mm から最大 50 mm の範囲の標準ストローク長で利用できます。お客様は、設置要件に応じて、雌ねじ構成 (-PA) または雄ねじオプション (-APA) のピストン ロッドを選択できます。

動作圧力範囲が 0.8 ～ 10 bar のこの空気圧シリンダは、コンパクトな設計と信頼性の高い位置フィードバックを必要とする自動化シナリオに最適です。

特徴：

ISO15552規格シリンダに比べ設置スペースを50％削減した超コンパクト設計です。このような省スペース機能により、スペースが限られたアプリケーション、特にレイアウトが狭い機械に理想的な選択肢となります。

シリンダは複動方式で動作し、前進ストロークと復帰ストロークの両方で駆動力を伝達します。これにより、さまざまな産業タスクに適した、一貫した制御可能な双方向動作が保証されます。

統合された磁気ピストンを備えたこのシリンダは、近接スイッチによる非接触位置検出を容易にします。センサーは機械的な調整を必要とせずに簡単に取り付けまたは交換できるため、操作の利便性が向上します。

シリンダーの両端に配置された柔軟なリングとプレートによる弾性クッションが特徴で、衝撃エネルギーを効果的に軽減します。この設計により、エンド位置での振動や騒音が最小限に抑えられ、よりスムーズで静かな動作に貢献します。

このシリンダーは、鍛造アルミニウム合金のバレルとエンドキャップ、高合金ステンレス鋼のピストンロッドで構成されており、優れた耐久性を備えています。また、NBR および TPE-U (PU) ダイナミック シールを使用しており、産業環境に適した CRC 2 の耐食性を備えています。

バレルには貫通穴とさまざまな取り付けアクセサリがあり、あらゆる位置に多目的に取り付けることができます。この柔軟性により、さまざまなアプリケーション要件に対応できます。

ユーザーは、ピストンロッドの 2 つのねじ構造、つまり雌ねじ (-PA) または雄ねじ (-APA) から選択できます。この選択により、さまざまな負荷アタッチメントとの互換性が可能になり、さまざまなアプリケーションの要求に対応できます。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社のピストン空気圧シリンダは、幅広い産業用途で信頼性が高く効率的な性能を発揮するように設計されています。技術サポートについては、空気圧シリンダーの最適な動作を保証するための詳細な設置ガイド、メンテナンスのヒント、トラブルシューティングのアドバイスを提供します。

シリンダーに摩耗、漏れ、損傷の兆候がないか定期的に検査することをお勧めします。取り付け時に適切な潤滑と調整を行うと、製品の寿命と性能が向上します。操作上の問題が発生した場合は、ユーザーマニュアルのトラブルシューティングセクションを参照するか、テクニカルサポートチームに連絡して専門家の支援を受けてください。

当社のサービスには、特定のアプリケーション要件を満たすためのカスタマイズされたソリューション、修理と改修のオプション、設置とメンテナンスのオンサイト サポートも含まれます。当社は、お客様のピストン空気圧シリンダの効率と耐久性を最大限に高めるための包括的なサポートを提供することに尽力しています。

梱包と配送:

製品の梱包:ピストン空気圧シリンダーは、輸送中に最大限の保護を確保するために慎重に梱包されています。各シリンダーは静電気防止用の気泡緩衝材で包まれ、丈夫な段ボール箱の中に入れられています。パッケージには動きを防ぎ衝撃を吸収するフォームインサートが含まれています。すべてのコンポーネントと付属品は、損傷を避けるためにしっかりと梱包されています。外箱には製品の詳細、取り扱い説明、配送情報がわかりやすくラベル付けされています。

配送：当社は、ピストン空気圧シリンダを安全かつ迅速にお客様の場所へお届けするための信頼できる配送オプションを提供しています。製品は、すべての注文に対して追跡が可能な信頼できる宅配便サービスを通じて発送されます。配送時間は目的地によって異なりますが、通常は 3 ～ 7 営業日の範囲です。当社はすべての荷物が国際配送規制に準拠し、輸送中の紛失や破損に対して保険が掛けられていることを保証します。ご要望に応じて、お急ぎの配送オプションもご利用いただけます。
