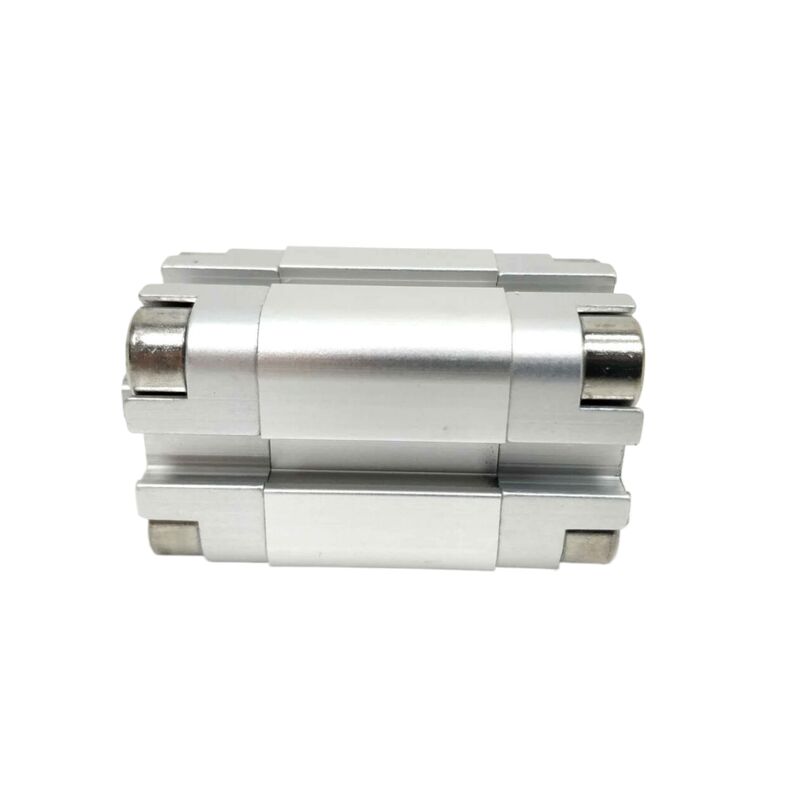

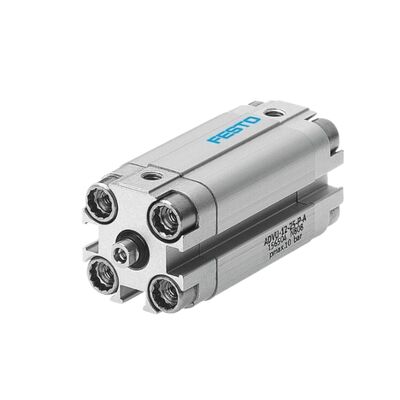

二重作用自動車産業 フェスト ADVU-16-15-P-A 156509 15mm ストローク コンパクトシリンダー 16mm 穴内スレッド M5 ポート マグネットピストン ISO 6432

製品説明：

Festo ADVU-16 は、16 mm のボアで設計されたコンパクトな空気圧シリンダで、複動機構を備えています。統合された磁気ピストンにより、正確な位置検出が可能になり、動作制御が強化されます。

このシリンダには、スムーズで制御された動作を確保するために、P タイプのクッションとして特徴付けられる弾性クッションリングが両端に装備されています。 5 mm から最大 40 mm までの幅広い標準ストローク長が用意されており、さまざまなアプリケーション要件に対応します。

お客様は 2 つのピストン ロッド オプションから選択できます。1 つは -PA と表示される雌ねじ付きで、もう 1 つは -APA と表示される雄ねじ付きです。この装置は、1.0 ～ 10 bar の圧力範囲内で効率的に動作します。

ADVU-16 は、コンパクトなサイズと信頼性の高い位置フィードバック機能により、パフォーマンスを損なうことなくスペースを節約することが重要な自動化シナリオに最適です。

特徴：

このシリンダの超コンパクト設計により、ISO 15552 標準シリンダと比較して設置スペースが最大 50% 削減されます。このため、スペースが限られており、コンパクトなレイアウトが不可欠な機械にとって理想的な選択肢となります。

複動動作により、シリンダは前進ストロークと復帰ストロークの両方で駆動力を伝達します。この機能により、一貫した制御可能な双方向動作が保証され、全体的なパフォーマンスと信頼性が向上します。

統合された磁気ピストンにより、近接スイッチを使用した非接触位置検出が可能になります。この設計により、機械的な調整を必要とせずにセンサーの取り付けや交換が容易になり、メンテナンスとセットアップが簡素化されます。

Pタイプモデルの弾性クッションは、両端に柔軟なクッションリングとプレートを組み込んでいます。これらのコンポーネントは衝撃エネルギーを吸収するのに役立ち、ピストンが最終位置に到達するときの振動と騒音を軽減します。

頑丈で耐食性のある素材で作られたシリンダーは、鍛造アルミニウム合金のバレルとエンドキャップに加え、高合金ステンレス鋼のピストンロッドとNBRおよびTPE-U(PU)製のダイナミックシールを備えています。この組み合わせは CRC 2 の耐食性クラスを提供し、要求の厳しい産業環境に適しています。

多用途に設置できるよう、シリンダーにはバレルに貫通穴があり、幅広い取り付けアクセサリをサポートしています。この柔軟性により、特定のアプリケーション要件に合わせてユニットを任意の位置に安全に取り付けることができます。

さらに、ピストンロッドのネジ山オプションが 2 つあります。ユーザーは雌ねじ (-P-A) 構成または雄ねじ (-A-P-A) 構成を選択できるため、さまざまな負荷アタッチメントとの互換性が可能になり、さまざまな運用ニーズに適応できます。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社のピストン空気圧シリンダ製品は、さまざまな産業用途で信頼性が高く効率的な性能を発揮するように設計されています。テクニカル サポートについては、サポートを受ける際に、モデル番号、仕様、問題の詳細を必ずご用意ください。

当社は、空気圧シリンダの寿命と機能を最大限に高めるために、設置ガイダンス、メンテナンスのヒント、トラブルシューティングのサポート、交換部品の入手可能性などの包括的なサービスを提供します。

最適な性能を維持するには、シリンダーに摩耗、漏れ、損傷の兆候がないか定期的に検査し、推奨される潤滑スケジュールに従ってください。当社の技術チームは、操作上の質問や技術的な問題が発生した場合にサポートいたします。

修理サービスの場合は、輸送中のさらなる損傷を防ぐために、必ず当社指定の梱包手順に従ってシリンダーを返送してください。製品の完全性と安全基準を維持するために、交換には純正部品の使用をお勧めします。

当社のサポートには、特定のアプリケーション要件に合わせてカスタマイズされたソリューションも含まれています。最適なアドバイスとサービス オプションをカスタマイズするために、お客様の運用環境とパフォーマンスのニーズに関する詳細情報を提供してください。

梱包と配送:

各ピストン空気圧シリンダーは、輸送中に最大限の保護を確保するために慎重に梱包されています。傷や腐食を防ぐために、シリンダーは最初に保護プラスチックフィルムで包まれます。その後、衝撃と振動を吸収するためにカスタムフィットのフォームインサートに配置されます。フォームインサートとシリンダーは頑丈な段ボール箱に収められており、輸送中の乱暴な取り扱いや積み重ねに耐えられるように設計されています。

配送には追跡オプションを備えた信頼できる配送業者を使用し、タイムリーで安全な配送を保証します。すべてのパッケージには、取り扱い説明と製品の詳細が明確に記載されています。さらに、複数のユニットを、動きや損傷を防ぐために適切なパッドを入れた大きなカートンに安全に梱包できます。迅速な解決を促進するために、到着時にパッケージを検査し、損傷があればすぐに報告することをお勧めします。
