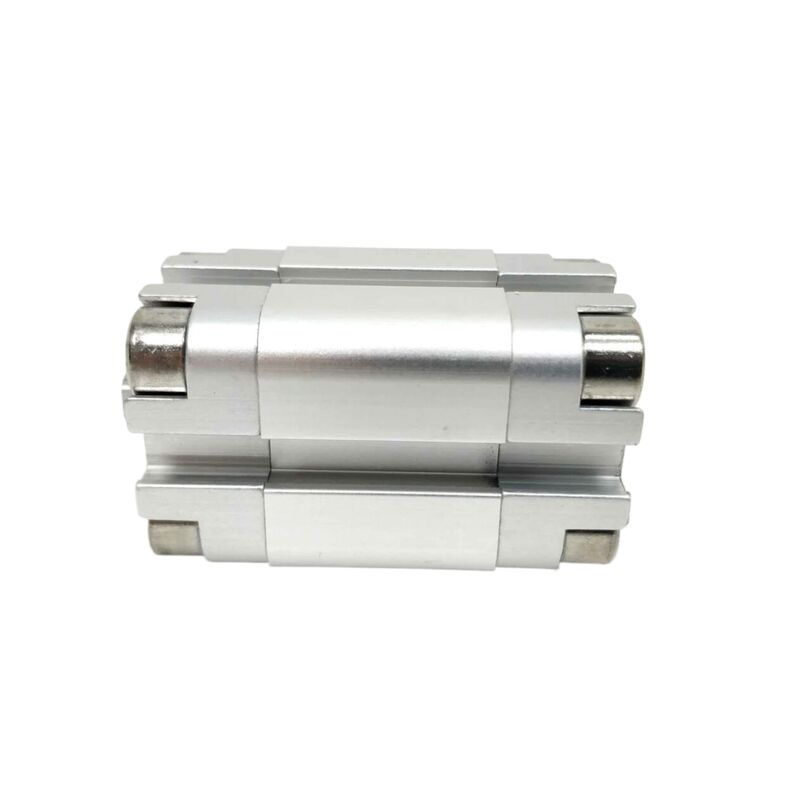

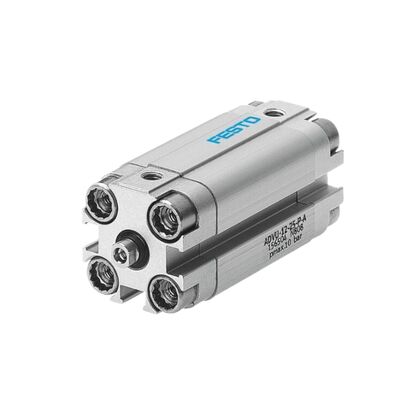

医療機器用 ADVU-16-15-A-P-A 156595 フェスト 外部スレッド エアシリンダー 16mm 穴 15mm ストローク ダブルアクション M5 ポート マグネットリング コンパクト ISO 6432

製品説明：

Festo ADVU-16 は、複動操作用に設計されたコンパクトな空気圧シリンダです。 16 mm のボアを備え、統合された磁気ピストンを備えているため、正確な位置検出が可能になります。このため、正確なフィードバックが不可欠なアプリケーションに適しています。

シリンダの両端にはP型クッションと呼ばれる弾性クッションリングを装備しており、スムーズな動作を保証し、摩耗を軽減し製品寿命を延ばします。 ADVU-16 には、5 mm から最大 40 mm までのさまざまな標準ストローク長が用意されており、さまざまな自動化ニーズに対応できます。

お客様は、雌ねじ (-PA) または雄ねじ (-APA) のピストン ロッドを選択できるため、取り付けと設置が柔軟になります。このシリンダーは 1.0 ～ 10 bar の圧力範囲内で効率的に動作するため、さまざまな空気圧システムにとって信頼できる選択肢となります。

全体として、Festo ADVU-16 は、スペースが限られているものの、正確な位置フィードバックと信頼性の高いパフォーマンスが必要なコンパクトなオートメーション設定に最適です。

特徴：

このシリンダの設計は超コンパクトで、ISO 15552 に基づく標準シリンダと比較して設置スペースを最大 50% 削減します。このコンパクトさにより、機械のレイアウトが狭く、スペースが重視される用途に理想的な選択肢となります。

複動動作を特徴とするシリンダは、前進ストロークと復帰ストロークの両方で駆動力を伝達します。これにより、両方向での一貫した制御可能な動作が保証され、さまざまな機械プロセスの精度と効率が向上します。

統合された磁気ピストンにより、近接スイッチを使用した非接触位置検出が可能になります。この設計により、機械的な調整を必要とせずにセンサーの取り付けや交換が容易になり、メンテナンスが簡素化され、信頼性が向上します。

Pタイプの弾性クッションを備えたシリンダーの両端には、柔軟なクッションリングとプレートが組み込まれています。これらのコンポーネントは衝撃エネルギーを効果的に低減し、エンド位置での振動と騒音を最小限に抑え、よりスムーズで静かな動作を実現します。

シリンダーは、鍛造アルミニウム合金バレルとエンドキャップ、高合金ステンレス鋼ピストンロッド、NBR/TPE-U(PU) 製ダイナミックシールなど、堅牢で耐食性のある素材で作られています。耐食性クラス CRC 2 規格を満たしており、要求の厳しい産業環境に適しています。

多用途に設置できるよう、シリンダーにはバレルの貫通穴と幅広い取り付けアクセサリが備わっています。この柔軟性により、アプリケーションの特定の要件に応じて任意の位置に安全に取り付けることができます。

お客様は、さまざまな負荷の取り付けやニーズに対応するために、ピストン ロッドの 2 つのネジ山オプションから選択できます。これらには、雌ねじ (-P-A) と雄ねじ (-A-P-A) が含まれており、さまざまな用途に適応します。

技術パラメータ:

アプリケーション:

自動組立ラインは、クランプ、位置決め、仕分け、停止、排出、効率的なワークの取り扱いなどのさまざまな機能にコンパクトな生産ステーションを利用します。これらの統合システムは生産性を向上させ、正確な操作を保証します。

包装および充填機械では、カートンの押し込み、シールプレスの作動、コンベアの方向転換、バルブ制御などの作業が、限られたスペース内であっても効率的に実行されます。これにより、精度を犠牲にすることなく包装プロセスを合理化できます。

エレクトロニクスおよび半導体の製造部門は、正確なピックアンドプレース操作、PCB のパネル取り外し、コンポーネントの組み立て、およびテスト装置の正確な位置決めに依存しています。これらの作業では、製品の品質を維持するために高いレベルの精度が要求されます。

マテリアルハンドリングおよびコンベヤシステムは、コンベヤライン、ダイバータ、および分配システム用に設計されたロータリーおよびクランプストッパーシリンダーを使用することで恩恵を受けます。これらのコンポーネントにより、生産ライン全体での商品のスムーズかつ信頼性の高い輸送が保証されます。

自動車業界では、部品の組み立て、部品供給、包括的な生産ラインの自動化に焦点が当てられています。自動車製造プロセスの厳しい要求を満たすには、信頼性の高いコンパクトなアクチュエータの採用が不可欠です。

医療機器や研究室のオートメーションでは、診断機器、サンプル処理、さまざまなバイオテクノロジー用途のために、滑らかで制御された直線運動が必要です。これらの正確な動きは、医療処置の正確さと信頼性に大きく貢献します。

ロボットのエンド エフェクターとグリッパーは、コンパクトな空気圧ドライブを採用して、協働ロボット、ピック アンド プレース ユニット、自動グリッピング システムの機能を強化します。これらのドライブは、ロボット操作の柔軟性と効率を促進します。

印刷機械や繊維機械では、紙の位置決め、切断機の作動、糸のクランプ、張力制御などの作業が厳しい環境で実行されます。このような厳しい条件下で一貫した製品品質を維持するには、堅牢で正確なメカニズムが不可欠です。

サポートとサービス:

当社のピストン空気圧シリンダ製品は、さまざまな産業用途で信頼性が高く効率的な性能を発揮できるように設計されています。技術サポートについては、最適な操作を確保するためのインストール ガイドライン、メンテナンスのヒント、トラブルシューティング手順についてのユーザー マニュアルを参照してください。

設置または操作中に問題が発生した場合は、シリンダーが指定された方向に従って設置されていること、およびすべての空気圧接続がしっかりと固定されており、漏れがないことを確認してください。シリンダーに摩耗や損傷の兆候がないか定期的に検査し、性能を維持するために必要に応じてシールやコンポーネントを交換してください。

当社は、お客様の特定のニーズを満たす製品のカスタマイズ、修理、交換部品を含む包括的なサービスを提供します。当社の技術チームは、システムの統合、パフォーマンスの最適化、および空気圧シリンダーの寿命を延ばすための予防保守計画を支援する体制を整えています。

詳細な技術文書、CAD ファイル、およびアプリケーション ノートについては、当社の Web サイトにアクセスするか、製品サポート セクションを参照してください。ピストン空気圧シリンダの適切な使用とメンテナンスを確保することで、効率が最大化され、業務のダウンタイムが削減されます。
