印刷機械 フェスト ADVU-16-20-P-A 156510 20mm ストローク 内糸 コンパクトシリンダー 16mm 穴式 二重作用 M5 ポート 磁気ピストン ISO 6432

製品説明：

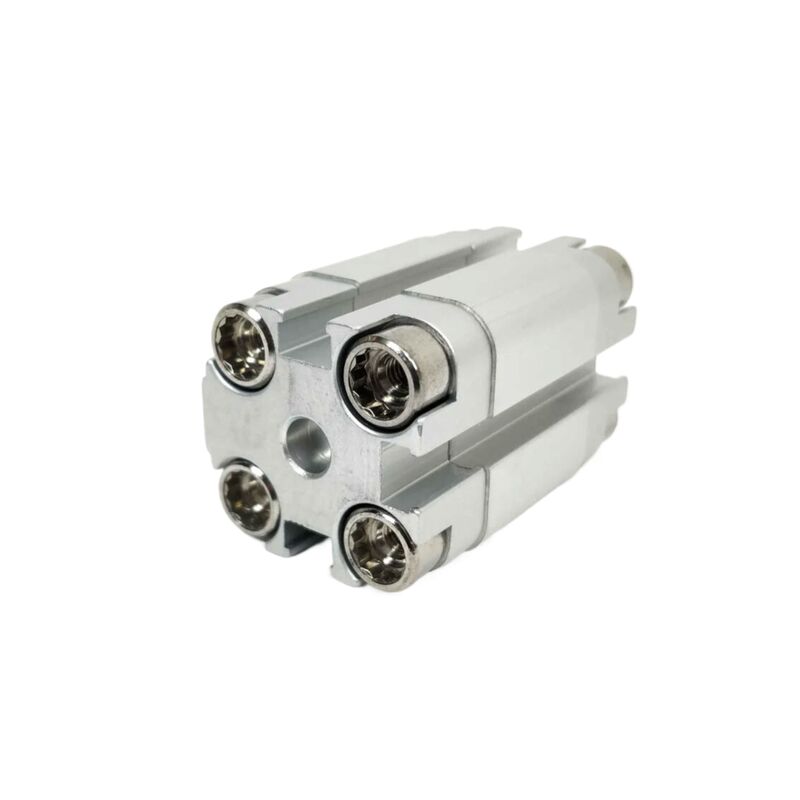

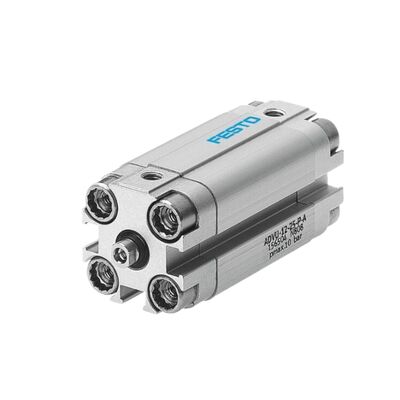

Festo ADVU-16 は、内径 16 mm で設計されたコンパクトな空気圧シリンダです。複動機構を採用しており、正確な動きの制御が必要なさまざまな自動化タスクに適しています。

このシリンダには統合された磁気ピストンが含まれており、動作中の正確な位置検出が可能です。さらに、P 型クッションと呼ばれる弾性クッションリングを両端に装備し、衝撃力を軽減しながらスムーズで静かな動作を保証します。

ADVU-16 は、5 mm から最大 40 mm までの標準ストローク長の範囲で入手可能です。お客様は、特定の設置要件に応じて、雌ねじ付き (-PA) または雄ねじ付き (-APA) のピストン ロッドを選択できます。

動作圧力範囲が 1.0 ～ 10 bar のこの空気圧シリンダは、スペースが限られているものの、信頼性の高い位置フィードバックが不可欠な用途に最適です。コンパクトな設計と統合されたセンシング機能により、効率的で信頼性の高い自動化ソリューションとして最適です。

特徴：

超コンパクト設計を特徴とするこのシリンダは、標準 ISO 15552 シリンダと比較して設置スペースが最大 50% 削減されます。このため、スペースが限られており、機械のレイアウトが狭い用途に最適です。

シリンダーは複動モードで動作し、前進ストロークと戻りストロークの両方で駆動力を伝達します。これにより、両方向の信頼性が高く制御可能な動作が保証され、精度と操作の一貫性が向上します。

統合された磁気ピストンを備えたこのシリンダは、近接スイッチを使用することにより非接触位置検出を可能にします。これらのセンサーは、機械的な調整を必要とせずに簡単に取り付けまたは交換できるため、メンテナンス作業が簡素化されます。

P タイプとして識別される弾性緩衝システムには、両端に柔軟な緩衝リングとプレートが組み込まれています。この設計により、衝撃エネルギーが効果的に吸収され、シリンダーのエンド位置での振動や騒音が最小限に抑えられ、よりスムーズな動作が実現します。

頑丈で耐食性のある素材で作られたシリンダーには、鍛造アルミニウム合金のバレルとエンドキャップ、高合金ステンレス鋼のピストンロッド、NBR および TPE-U (PU) 製のダイナミック シールが含まれています。耐食性クラス CRC 2 に適合しており、要求の厳しい産業環境に適しています。

バレルの貫通穴と包括的な取り付けアクセサリの組み合わせにより、取り付けの柔軟性が確保されます。これにより、さまざまなアプリケーション要件に適合する多用途の位置決めおよび取り付けオプションが可能になります。

さらに、このシリンダには、さまざまな負荷の取り付けや操作上のニーズに対応するために、2 つのピストン ロッドねじの選択肢があります。ユーザーは、特定のアプリケーションの要求に応じて、内部ねじ (-P-A) または外部ねじ (-A-P-A) を選択できます。

技術パラメータ:

アプリケーション:

自動組立ラインは、クランプ、位置決め、分類、停止、取り出し、ワークピースの取り扱いなどのさまざまなタスクを処理するコンパクトな生産ステーションから大きな恩恵を受けます。これらの効率的なメカニズムにより、製造プロセス全体を通じてスムーズで正確な作業が保証されます。

包装および充填機械では、コンパクトなアクチュエータが、カートンの押し込み、シールプレスの作動、コンベアの方向転換の制御、限られたスペース内でのバルブ操作などの機能で重要な役割を果たします。信頼性の高いパフォーマンスにより、梱包ワークフローの最適化に役立ちます。

エレクトロニクスおよび半導体製造部門は、ピックアンドプレース操作、PCB のパネル取り外し、コンポーネントの組み立て、試験装置の位置決めなどの作業に高精度の機器を使用しています。コンパクトなアクチュエータは、これらの繊細なプロセスに必要な精度と一貫性を提供します。

マテリアルハンドリングおよびコンベヤシステムは、ロータリーおよびクランプストッパーシリンダーを利用して、コンベヤライン、ダイバータ、および分配システムを効果的に管理します。これらのコンパクトなコンポーネントは、効率的な材料フローとシステムの信頼性に貢献します。

自動車産業では、特に部品の組み立て、部品の供給、生産ライン全体の自動化において、信頼性の高いコンパクトなアクチュエータに対する需要が高まっています。これらのアクチュエータは、生産性と品質基準の維持に役立ちます。

医療機器や研究室のオートメーションでは、診断装置、サンプル処理、さまざまなバイオテクノロジー アプリケーションをサポートするために、滑らかで制御された直線運動が必要です。コンパクトなアクチュエータは、このような敏感な環境で必要な精度と信頼性を提供します。

ロボットのエンドエフェクターとグリッパーは、協働ロボット、ピックアンドプレースユニット、自動グリッピングシステム用に設計されたコンパクトな空気圧ドライブの恩恵を受けます。これらのドライブは、ロボット アプリケーションの柔軟性とパフォーマンスを強化します。

印刷機械や繊維機械では、紙の位置決め、切断機の作動、糸のクランプ、張力制御などの堅牢かつ正確な機構が求められ、多くの場合困難な条件下で動作します。コンパクトなアクチュエータは、これらの厳しい要件を効果的に満たすのに役立ちます。

サポートとサービス:

当社のピストン空気圧シリンダ製品は、最適なパフォーマンスと顧客満足度を保証するための包括的な技術サポートとサービスによって支えられています。当社は、シリンダーを効率的かつ信頼性高く使用できるよう、設置ガイド、操作マニュアル、メンテナンス手順などの詳細な製品文書を提供しています。

テクニカル サポートは、製品の選択、トラブルシューティング、およびアプリケーションのアドバイスを支援するために利用できます。当社の専門家チームは、お客様が遭遇する可能性のある問題を解決し、お客様の特定の要件に合わせたソリューションを提供することに専念しています。

空気圧シリンダの寿命を延ばすための修理・メンテナンスサービスも行っております。定期的な整備と摩耗したコンポーネントの交換により、ダウンタイムを防ぎ、シリンダーの性能を維持できます。

カスタム アプリケーションの場合、独自の運用ニーズを満たすシリンダーを変更または設計するためのエンジニアリング サポートを提供します。当社は、お客様の生産性を最大化するために、迅速なサポートを組み合わせた高品質の製品を提供することに取り組んでいます。

梱包と配送:

製品の梱包:各ピストン空気圧シリンダーは、輸送中に最大限の保護を確保するために慎重に梱包されています。シリンダーは、傷や軽度の衝撃を防ぐために、まず保護フォームスリーブで包まれます。次に、衝撃を吸収するために気泡緩衝材やエアピローなどの緩衝材を追加して、特注の丈夫な段ボール箱に入れます。すべての梱包材は環境に優しく、リサイクルできるように設計されています。箱は工業用テープでしっかりと密封されており、製品の詳細、取り扱い説明、出荷情報が明確に記載されています。

配送：当社はピストン空気圧シリンダを迅速かつ安全にお届けするための信頼できる配送オプションを提供しています。ご注文は 1 ～ 2 営業日以内に処理され、追跡可能な信頼できる配送業者を通じて発送されます。配送方法には、標準的な陸上配送、速達配送、大量注文の貨物オプションが含まれます。当社の物流チームは、損傷を防ぐために各パッケージが慎重に扱われることを保証します。適切な税関書類が提供されれば、国際配送も可能です。配送時間は、選択したお届け先と配送方法によって異なる場合があります。
