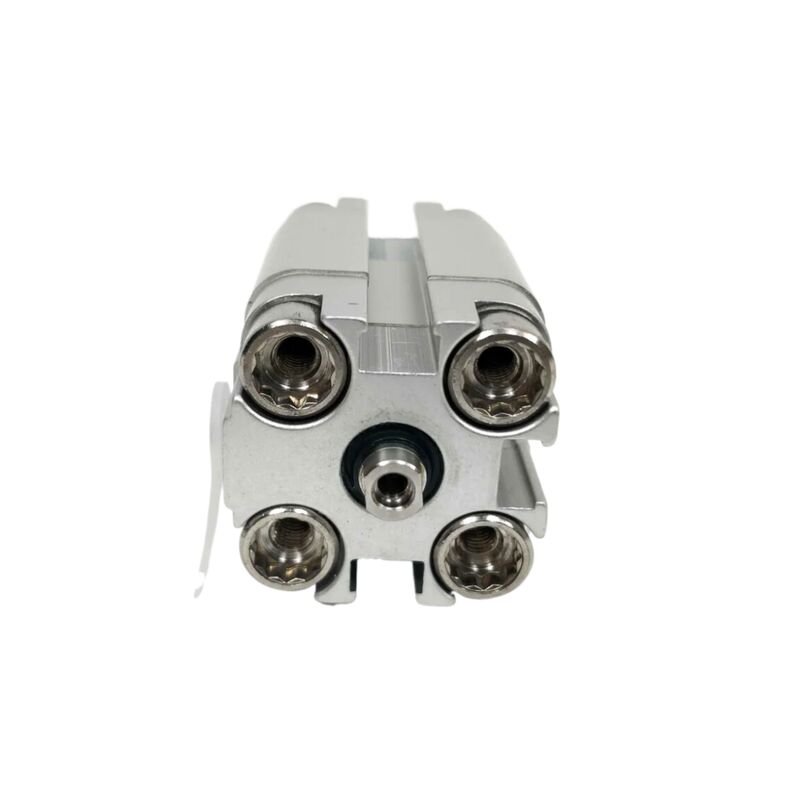

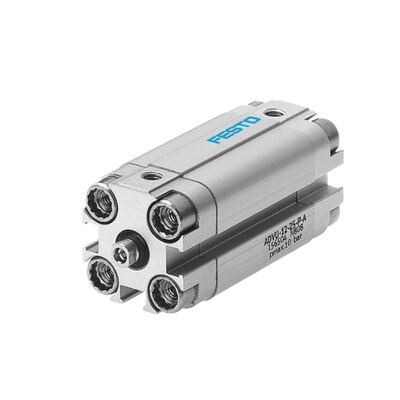

製薬産業 ADVU-16-25-A-P-A 156597 フェスト 外部スレッド パンエムシリンダー 16mm 穴 25mm ストローク ダブルアクション M5 ポート マグネットピストン コンパクト ISO 6432

製品説明：

Festo ADVU-16 は、複動操作用に設計されたコンパクトな空気圧シリンダです。ボアサイズは 16 mm で、磁気ピストンが組み込まれているため、正確な位置検出が可能です。このため、シリンダーの位置を正確に監視する必要があるアプリケーションに非常に適しています。

ADVU-16 は、両端に P 型クッションと呼ばれる弾性クッション リングを備えており、動作中のスムーズでノイズの少ない動作を保証します。このシリンダは、5 mm から最大 40 mm の範囲の標準ストローク長で提供され、さまざまなアプリケーション要件に対応します。

お客様は、さまざまなピストン ロッド構成の中から選択できます。-PA とマークされた雌ねじバージョン、または -APA とマークされた雄ねじバージョンのいずれかを選択できます。このシリンダの動作圧力範囲は 1.0 ～ 10 bar であり、空気圧システムに柔軟性をもたらします。

全体として、Festo ADVU-16 は、スペースが限られているものの、信頼性の高い位置フィードバックと耐久性のあるパフォーマンスが不可欠な自動化ソリューションにとって優れた選択肢です。

特徴：

この空気圧シリンダは超コンパクト設計を誇り、ISO 15552 規格に準拠したシリンダと比較して設置スペースを最大 50% 削減します。設置面積が最小限に抑えられているため、スペースが限られた機械にとって理想的な選択肢となり、より緊密で効率的な機械レイアウトが可能になります。

複動機能を備えたこのシリンダーは、前進ストロークと戻りストロークの両方で力を伝達します。これにより、両方向での一貫した管理可能な動作が保証され、操作中の精度と制御が向上します。

統合された磁気ピストンにより、近接スイッチによる非接触位置検出が可能になります。これらのセンサーは、機械的な調整を必要とせずに取り付けまたは交換できるため、メンテナンスが容易になり、信頼性の高い位置監視が容易になります。

両端に柔軟なクッションリングとプレートを備えた弾性クッションシステムが衝撃エネルギーを効果的に軽減します。この設計により、シリンダのエンド位置での振動と騒音が最小限に抑えられ、よりスムーズで静かな動作が促進されます。

頑丈な素材で作られたシリンダーには、鍛造アルミニウム合金のバレルとエンドキャップ、高合金ステンレス鋼のピストンロッド、NBR/TPE-U (PU) 製のダイナミックシールが組み込まれています。耐食性クラス (CRC) 2 規格を満たしているため、要求の厳しい産業環境に最適です。

このシリンダーは、バレルの貫通穴と包括的な取り付けアクセサリのおかげで、多彩な取り付けオプションを提供します。この柔軟性により、ほぼあらゆる位置に安全に取り付けることができます。

さまざまな負荷の取り付けや用途の要件に対応するために、ピストン ロッドのねじ山構成として、雌ねじ (-P-A) と雄ねじ (-A-P-A) の 2 つを用意しています。この選択により、さまざまな運用シナリオに最適に適応できます。

技術パラメータ:

アプリケーション:

自動組立ラインは、ワークピースのクランプ、位置決め、分類、停止、排出、管理などのさまざまなタスクを効率的に処理できるコンパクトな生産ステーションの恩恵を受けます。これらのシステムは、小さな設置面積に複数の機能を統合することで製造プロセスを合理化します。

包装および充填機械では、カートンの押し込み、シーリングプレスの作動、コンベアダイバータ制御、バルブ管理などの重要な作業が限られたスペース内で実行されます。これにより、高速かつ正確な動作を維持しながら、利用可能なスペースを最適に使用することが保証されます。

エレクトロニクスおよび半導体製造部門は、ピックアンドプレース操作、PCB のパネル取り外し、コンポーネントの組み立て、試験装置の位置決めなどの正確なプロセスに依存しています。これらの作業では、繊細で複雑な生産要件をサポートするために、高い精度と信頼性が求められます。

マテリアルハンドリングおよびコンベヤシステムは、ロータリーおよびクランプストッパーシリンダーを利用して、コンベヤライン、ダイバータ、および流通ネットワークを制御します。これらのコンポーネントは、材料の流れと仕分けを調整するのに役立ち、システム全体の効率と安全性を高めます。

自動車業界では、部品の組み立て、部品の供給、生産ラインの自動化には、コンパクトで信頼性の高いアクチュエータが不可欠です。堅牢なパフォーマンスと精度は、メーカーが厳しい品質と効率の基準を満たすための重要な要素です。

医療機器や研究室のオートメーションでは、診断装置、サンプル処理、さまざまなバイオテクノロジー アプリケーションをサポートするために、滑らかで制御された直線運動が必要です。これらの動きにより、繊細な処置が最大限の注意と正確さで行われることが保証されます。

ロボットのエンド エフェクターとグリッパーは、コンパクトな空気圧ドライブを利用して、協働ロボット、ピック アンド プレース ユニット、自動グリッピング システムに電力を供給します。このテクノロジーにより、さまざまな自動化シナリオにおけるオブジェクトの柔軟かつ信頼性の高い操作が可能になります。

印刷機械や繊維機械では、厳しい環境下でも、紙の位置決め、切断機の作動、糸のクランプ、張力制御などの重要な機能が確実に実行されます。これらの機能により、厳しい条件下でも継続的かつ高品質な生産が可能になります。

サポートとサービス:

当社のピストン空気圧シリンダ製品は、さまざまな産業用途で信頼性が高く効率的な性能を発揮できるように設計されています。テクニカル サポートについては、サポートを受ける際に、モデル番号、仕様、および関連する操作の詳細を必ずご用意ください。

当社は、空気圧シリンダの寿命と機能を最大限に高めるために、設置ガイダンス、トラブルシューティング、メンテナンスのヒント、スペアパーツの交換などの包括的なサービスを提供します。

最適な動作を確保するには、空気漏れがないか定期的にチェックし、適切な潤滑を維持し、システム内のシリンダーの位置を確認してください。

当社のテクニカル サポート チームは、お客様固有のアプリケーション要件を満たすシステム統合、カスタマイズ オプション、パフォーマンスの最適化を支援する体制を整えています。

ピストン空気圧シリンダに関連する詳細なマニュアル、CAD 図面、およびソフトウェア ツールについては、オンライン リソースまたは製品ドキュメントを参照してください。

当社は、ダウンタイムを最小限に抑え、空気圧システムの生産性を向上させるために、迅速かつ効果的なサポートを提供することに尽力しています。

梱包と配送:

各ピストン空気圧シリンダーは、輸送中に最大限の保護を確保するために慎重に梱包されています。シリンダーは、傷や腐食を防ぐために、まず保護フィルムで包まれます。その後、動きを最小限に抑え、衝撃を吸収するために、頑丈な段ボール箱内のカスタムフィットフォームインサートに入れられます。

大量注文の場合、複数のユニットは強化カートンに安全に梱包され、製品を保護するために必要に応じて追加の緩衝材が使用されます。すべてのパッケージには、製品の詳細、取り扱い説明、配送情報が明確に記載されています。

配送は、標準配送または速達配送のオプションを備えた信頼できる配送業者を通じて処理されます。当社はタイムリーな発送を保証し、顧客がリアルタイムで発送状況を監視できるように追跡情報を提供します。輸送中は、空気圧コンポーネントに関するすべての規制に準拠するよう特別な注意が払われます。
