| ブランド名: | NORGREN |
| 証明: | CE |
| モデル番号: | RM/28010/M/20 |
| Minimum Order Quantity: | 1 |
|---|---|
| 価格: | 交渉可能 |
| Packaging Details: | Carton /As The Clients Require |
| Delivery Time: | 1-7Work Days After Payment |
| 支払条件: | T/T、ウェスタンユニオン、ペイパル |
| Supply Ability: | 5000 Pieces/1Month |
| ピストンロッド材質: | ステンレス鋼 | 動作温度: | -10°C から +80°C |
|---|---|---|---|
| シール材: | ニトリルゴム | 手術: | 単動（スプリングリターン）、磁気ピストン、バッファクッション |
| 使用圧力: | 29 ～ 145 Psi (2 ～ 10 バール) | 中くらい: | 圧縮空気、ろ過、潤滑、または非潤滑 |
| ハイライト: | マグネットピストン 空気圧シリンダ Ø10mm,コンパクト ISO 6432 シリンダ 20mmストローク,NORGREN 位置センサ対応シリンダ |
||

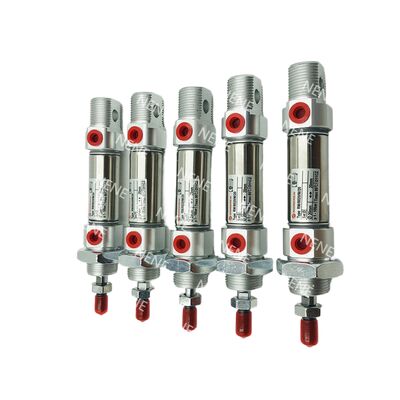

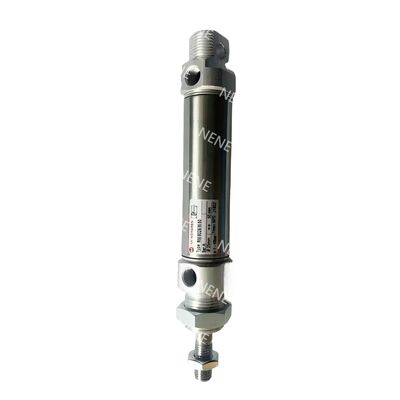

RM/28000/Mシリーズは,スプリングリターンメカニズムを備えたコンパクトで単効のラウンドラインシリンダーで構成される.各シリンダーは,標準部品として磁気ピストンが装備されている.様々なアプリケーションで信頼性の高い性能を保証する.
ステンレス鋼管と透明なアノジスアルミニウム端蓋で作られ,これらのシリンダーは優れた耐腐蝕性と耐久性を持っています.要求の高い産業環境に適した.
さらに,RM/28000/MはISO 6432規格に準拠しており,他のコンパクト型気圧部品との互換性を保証しています.設置スペースが限られているアプリケーションに特に適しています.精密な気圧定位と短時間自動化作業
コンパクトなISO 6432形状は,標準フィッティングとシームレスな統合を可能にし,設置をシンプルかつ効率的にします.
この製品は耐腐食材料で作られ 厳しい環境条件に耐えるように設計され 耐久性があります
磁気ピストンの機能は限界センサーを簡素化し,信頼性の高い自動フィードバックを提供することで機能性を向上させる.
頑丈な機械設計により,両端のカップが加わっています. 耐久性と安全な組み立てを要求するアプリケーションに保証します.
| ポイント | 仕様 |
| 穴 (mm) | 10 / 12 / 16 / 20 / 25 |
| 標準走行 (mm) | 1025から50まで |
| 最大走行量 (mm) | 50 |
| ピストン棒 Ø (mm) | 4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| ポートサイズ | M5 (Ø10/12/16),G1/8 (Ø20/25) |
| 中等 | 圧縮空気,過濾,潤滑または潤滑でない |
| 動作圧 | 2~10バー (29~145psi) |
| 動作温度 | -10°C から +80°C (14°F から 176°F) |
| オペレーション | 単効,スプリングリターン,磁気ピストン |
| クッション | バッファーのマッシング |
| バレルの材料 | ステンレス鋼 |
| 末端カバー材料 | 透明アノジスアルミニウム合金 |
| ピストン棒材料 | ステンレス鋼 |
| バッファー材料 | ポリウレタン |
| シール | ニトリルゴム (NBR) |
| 端蓋の設計 | 2回折りたたまれた高強度端蓋 |
| 標準装備品 | ナイフ・マウント・ナッツ,ピストン・ストッド・ロックナッツ |
| 選択用アクセサリー | インテグレートケーブル付きのリッドスイッチ,スイッチの固定支架,直線および肘部フィッティング,固定ハードウェア |
| 理論的な推力 @ 6 bar (N) | Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| 戻り пружина力 F1 @ 6 bar (N) | Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| 体重と寸法 | 全データシートの尺寸表を参照 |
| バリアント | 中部裏口,平らな裏カバー,複数のマウントオプション |
| サービスキット | 入手できない |
| 負荷/傾斜データ | データシートの負荷と傾斜図を参照してください. |
自動組み立てとインデックスには,限られたストローク長さの精密な動きがしばしば含まれます.これらのプロセスでは,高い精度と効率を確保するために,小ストロークのアクチュエーションが不可欠です.
電子部品を操作したり ピック・アンド・プレイスする作業をする時も 短距離でのサポートが必要ですこの操作は,部品を迅速かつ正確に動かすことができる信頼性とコンパクトな動作メカニズムに恩恵を受けます.
包装および機械管理のアプリケーションでは,コンパクトで繰り返す動きが強く必要である.生産性と品質を維持するために,狭いスペースで一貫したパフォーマンスが重要です.
多くのアプリケーションでは,動きを正確にモニターし制御するために統合された位置センサーが必要です.位置フィードバックの実施は,自動化されたシステムでの精度と繰り返しが向上することを可能にします.
私たちのピストン気圧シリンダー製品は,様々な産業用アプリケーションで 信頼性と効率的なパフォーマンスをするために設計されています.設置ガイドラインについては,製品説明書を参照してください.損傷を回避し,最適な機能を確保するために,シリンダーが指定された圧力と温度範囲内で動作することを確認します.
密封物,ピストン棒,シリンダー管の定期的な検査は,性能を維持し,製品の使用期間を延長するために推奨されます.磨きを軽減し,腐食を防ぐために,保守説明書に規定されているように潤滑剤を適用する必要があります..
パンエマティック接続が安全で 空気供給が清潔で乾燥しているかを確認してください詳細なトラブルシューティングチャートは,一般的なエラーを特定し,解決するのに役立つドキュメントで利用できます..
また,プロフェッショナルな修理サービスと パーツの交換も提供します.私たちの技術チームは,あなたの機器が,その使用期間中,スムーズかつ効率的に動作することを保証することに専念しています.
私たちのピストン気圧シリンダーは,完璧な状態で到着することを保証するために,慎重にパッケージされています.各シリンダーは,輸送中に損傷を防ぐために,保護材料で安全に包まれています.耐久性のある箱に入れますオーダーメイドのボックスで 追加のマッシングとサポートを提供します
送料については,信頼性の高い運送会社を使用し, 追跡情報を提供し, 注文の状況についてご連絡ください.国内外で運航するかどうか特別なパッケージングや送料の要求がある場合は,私たちの顧客サービスチームに連絡してください.
