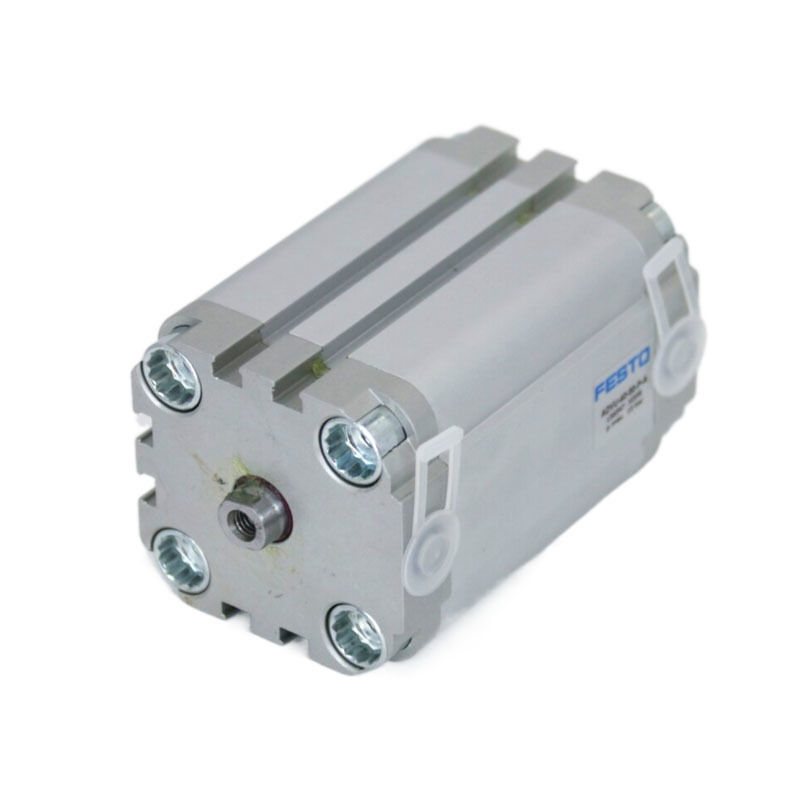

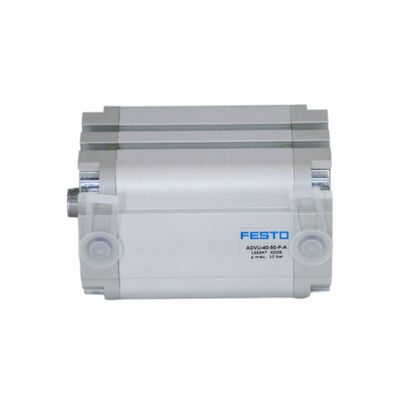

ADVU-63-30-A-P-A 156649 FESTO コンパクトシリンダ ADVU-63-5/10/15/20/25/30/35/40-A-P-A

製品の説明:

FESTOのADVUシリーズコンパクトシリンダーは、省スペース設計と多様な機能性を備えた空気圧アクチュエータです。自動化システム、製造設備、その他様々な産業用途で広く利用されています。以下に、その属性と製品仕様の詳細な概要を示します。

これらのシリンダーは複動方式で動作し、ISO 8573-1:2010規格[7:4:4]に適合した圧縮空気を使用します。動作圧力は通常0.08 MPaから1 MPa（0.8 barから10 bar）の範囲です。動作温度範囲は-20℃から80℃です。

これらのシリンダーの耐食性はクラス2に分類されており、中程度の腐食ストレス環境に適しています。ピストン径は、12 mm、16 mm、20 mm、25 mm、32 mm、40 mm、50 mm、63 mm、80 mm、100 mm、125 mmなど、さまざまな種類があります。

ストローク長に関しては、標準ストロークは5 mmから80 mmの範囲であり、オプションストロークは1 mmから400 mmまで拡張できます。利用可能なストローク範囲は、選択した特定のピストン径によって異なります。ピストンロッド自体は高合金ステンレス鋼で作られており、耐久性と堅牢性を確保しています。

シリンダーバレルとエンドキャップは鍛造アルミニウム合金で作られており、ダイナミックシールはニトリルゴム（NBR）または熱可塑性ポリウレタン（TPE-U/PUs）で構成されており、信頼性の高いシール性能を提供します。

ADVUシリーズシリンダーの設計は、滑らかな表面と位置検出をサポートする3つの側面の溝を備えたスリムなプロファイルが特徴です。フロントとリアのエンドキャップは両方ともシリンダーバレルに直接ねじ込まれており、組み立ては六角穴付きボルトで容易に行われます。

さまざまなアプリケーションのニーズに対応するために、幅広い派生タイプが利用可能です。これらには、ピストンロッドベアリングを延長したS1バリアント、S2両端ピストンロッド、最大120℃に耐えることができる耐高温シールを備えたS6モデル、両端中空ピストンロッドを備えたS20などがあります。

ADVUシリンダーは、複数の取り付けオプションをサポートしています。取り付けは、六角穴付きボルトを使用するか、3つの側面の溝と幅広い取り付けコンポーネントを活用して行うことができ、多様な取り付け要件に対応します。

位置検出は、近接センサーとの互換性によって容易になります。これらのセンサーは、プロファイル溝に直接埋め込み、表面と面一に取り付けることができ、元の取り付け構成を変更することなく簡単に交換できます。

性能の面では、これらのコンパクトシリンダーは大きな利点を提供します。ISO 15552に準拠した同様の標準シリンダーと比較して、必要なスペースを最大50％削減します。コンパクトな設計により、高品質の材料、堅牢な構造、優れた耐食性、一貫した信頼性の高い動作性能を維持しながら、設置スペースを効率的に使用できます。

技術的パラメータ:

アプリケーション:

FESTO ADVUピストン空気圧シリンダーは、現代の産業用途の厳しいニーズに対応するように設計された、非常に汎用性が高く信頼性の高い自動化シリンダーです。CE規格の認証を受けており、安全性と品質のコンプライアンスを保証し、さまざまな自動化システムに最適な選択肢となっています。その複動動作モードにより、ピストン運動を正確に制御し、幅広いシナリオで効率的で一貫した性能を提供します。

10 mmのストローク長とM3ピストンロッドねじを備えたADVUモデルは、パワーと耐久性を損なうことなく、コンパクトな寸法を必要とする用途に最適です。楕円ピストン設計は、ねじれに対する優れた保護を提供し、ピストンをスムーズにガイドし、安定性を確保し、時間の経過に伴う摩耗を軽減します。この機能により、FESTO ADVUはあらゆる位置での取り付けに最適なオプションとなり、自動化セットアップ内での設置と統合に柔軟性を提供します。

このコンパクトシリンダーは、スペースの制約がより小型でありながら効果的なコンポーネントを必要とする製造ラインで広く使用されています。狭いスペースでも確実に動作する能力により、包装機械、組立自動化、ロボットシステムに最適です。ピストン空気圧シリンダーは、正確で再現性のある直線運動が生産プロセスに不可欠な精密ハンドリング機器にも一般的に適用されています。

FESTOの月間5000個の堅牢な供給能力と、わずか1ユニットからの最小注文数量のおかげで、企業は生産規模に応じてこの自動化シリンダーを簡単に調達できます。価格は交渉可能であり、製品はクライアントの要件に応じてカートンまたはカスタマイズされたパッケージで出荷され、支払い後1〜7営業日以内の安全な配送を保証します。支払い条件は柔軟で、多様な顧客の好みに対応するために、T/T、Western Union、PayPalを受け入れます。

全体として、FESTO ADVUピストン空気圧シリンダーは、高性能、柔軟性、信頼性を兼ね備えたコンパクトシリンダーソリューションとして際立っています。その用途は、自動車組立、電子機器製造、食品および飲料包装を含むさまざまな産業分野に及び、コンパクトなスペース内で正確な直線運動制御を必要とするあらゆるシナリオに適用されます。これにより、自動化エンジニアやシステムインテグレーターにとって、空気圧システムにおける効率性と品質を追求するための不可欠なコンポーネントとなっています。

梱包と発送:

ピストン空気圧シリンダーの製品梱包と発送

各ピストン空気圧シリンダーは、完全な状態で到着するように慎重に梱包されています。シリンダーは最初に保護フォームまたは気泡緩衝材で包まれ、輸送中の損傷を防ぎます。次に、頑丈な段ボール箱に入れられ、エアピローや梱包用ピーナッツなどの追加の緩衝材で補強され、動きを最小限に抑えます。

大量注文の場合、複数のユニットは、個々のシリンダー間の衝撃を避けるために、仕切り付きの大きなカートンにしっかりと梱包されます。すべてのパッケージには、製品情報、取り扱い説明書、および発送の詳細が明確に記載されています。

発送方法には、顧客の好みと配達の緊急度に応じて、標準の陸上貨物、航空貨物、または速達便が含まれます。信頼できる物流パートナーと協力して、指定された場所へのタイムリーで安全な配達を保証します。

出荷前に、各シリンダーは最適な性能を保証するために徹底的な品質検査とテストを受けます。注文が発送されると追跡情報が提供され、顧客は自宅に届くまで出荷状況を監視できます。
