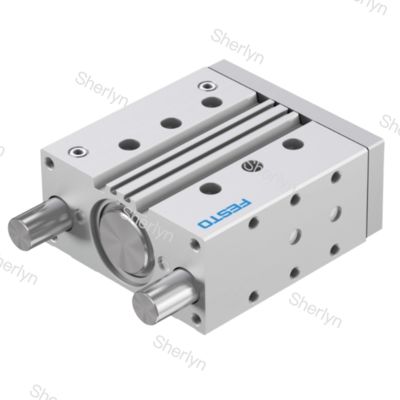

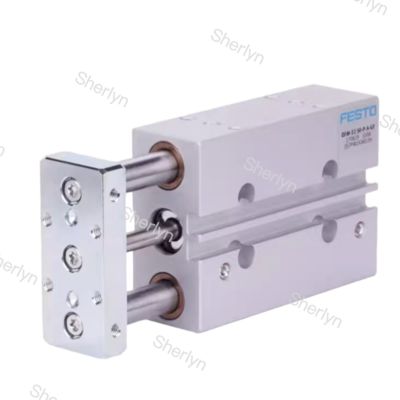

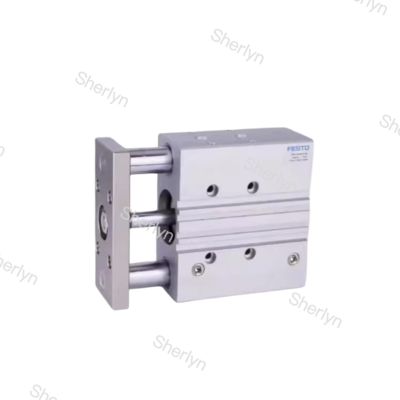

FESTO シリンダーガイドドライブ DFM-12-10-P-A-KF 170899

製品の説明:

DFMシリーズシリンダーの主な利点は、その堅牢な一体構造と偏心負荷に対する優れた耐性にあります。

DFMシリーズは、ドライバーとガイドデバイスを同じハウジングに統合しています。このコンパクトな設計により、必要なスペースが大幅に削減され、シリンダー構造が非常にコンパクトになり、組み立て時間が効果的に短縮されます。

大径ガイドロッドと複数のスライドベアリング（通常は4つ）、またはオプションの循環ボールベアリングガイドの設計により、このシリンダーは高い剛性を備えています。

シリンダーは通常、両端に弾性緩衝パッド（合成ゴム緩衝材）が装備されており、衝撃エネルギーを効果的に吸収し、動作ノイズを低減し、シリンダーの耐用年数を延ばします。

DFMシリーズは、貫通穴やメスネジを使用した設置など、複数の設置オプションを提供し、高い設計柔軟性を提供します。エアソースポートはシリンダーの上部と側面に配置されており、簡単かつ柔軟な位置決めと接続が可能です。アクチュエータ本体の一体型スロットは、近接スイッチの設置を容易にし、非接触位置検出を可能にします。

用途:

クランプと固定：機械加工、組立ライン、その他の場面で、信頼性の高い作業固定を実現するためのクランプ要素として非常に適しています。

持ち上げと取り扱い：マテリアルハンドリングシステムや自動倉庫など、重量物の効率的かつ柔軟な輸送と持ち上げに使用できます。

停止とブロック：組立ラインなどで、重量物を確実に安全に停止させることができ、強力で弾力性のあるストッパーとして機能します。

一般的な産業オートメーション：オートメーション制御ネットワーク、生産ライン、産業加工分野で広く使用されています。

特定の業界用途：印刷業界、包装設備、電子製造における位置決め、クランプ、停止操作に使用されます。特別な派生モデルは、リチウムイオン電池製造用の生産システムにも適用できます。

技術データ

• ペイロードの重心からヨークプレートまでの距離 xs25 mm
• ストローク10 mm
• ピストン径12 mm
• 駆動ユニットの動作モードヨーク
• クッション両端の弾性クッションリング/パッド
• 取り付け位置任意
• ガイド再循環ボールベアリングガイド
• 構造設計ガイド
