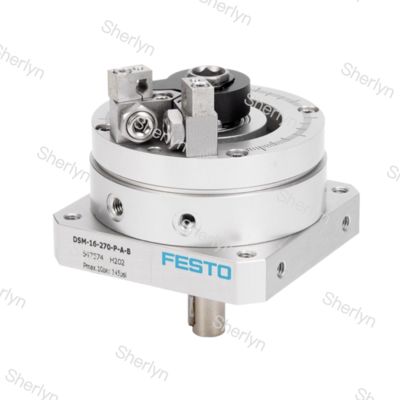

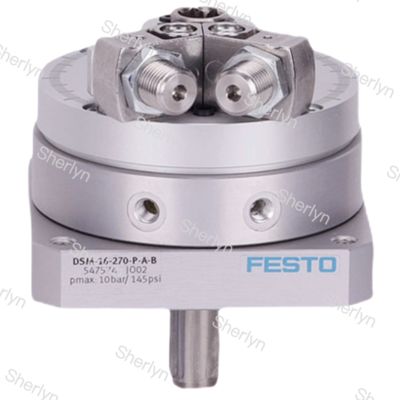

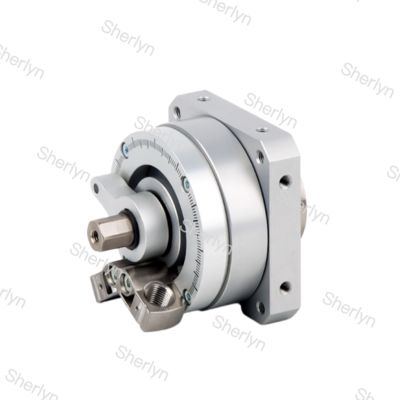

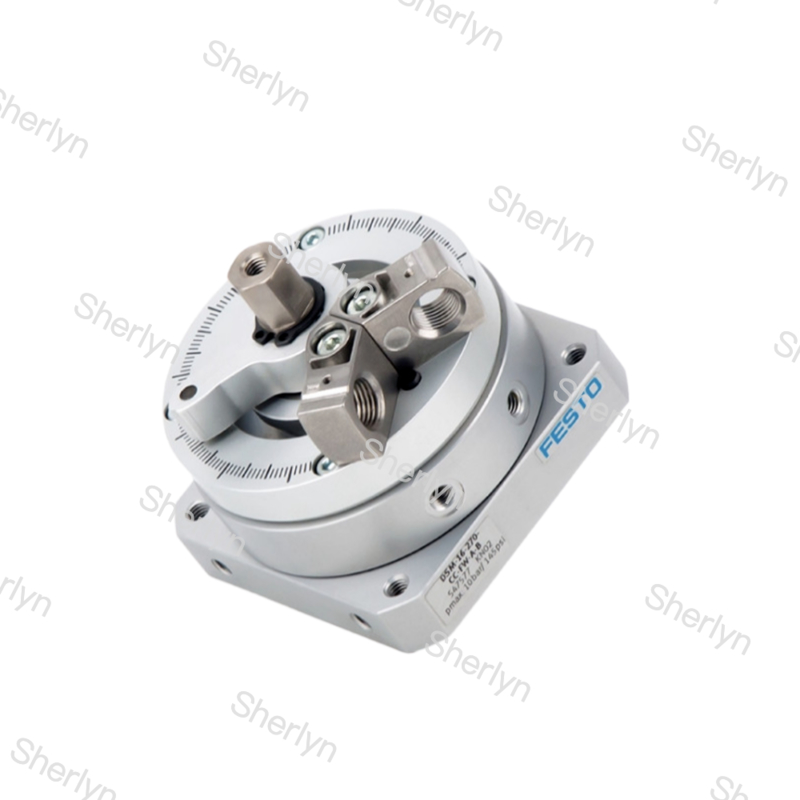

FESTO ロータリーアクチュエータ DSM-16-270-P-A-B 547574

製品の説明:

DSMシリーズシリンダーの主な利点は、以下の点に反映されています:

• 柔軟なスイング角度と高精度: DSMシリーズは、最大270°の連続的に調整可能なスイング角度を提供します。固定金属ストッパー設計により、高精度の終端位置決めを実現し、繰り返し動作の精度を保証します。
• コンパクトな構造と高トルク出力: 回転ブレード構造を採用し、圧縮空気エネルギーを直接スイング運動に変換し、コンパクトで軽量な構造を実現しています。一部のモデル（DSM-Tなど）は、トルクを2倍にし、最大80 Nmに達することができるダブルフォースブレード設計を採用しています。
• 多様な緩衝とセンシングオプション: DSMシリーズは、弾性緩衝パッドと調整可能な緩衝を提供し、基本モデルには弾性緩衝リング/プレートが装備されています。ユーザーは、高慣性モーメントによって生成される衝撃を効果的に吸収するために、より強力な油圧緩衝を選択できます。同時に、近接スイッチ位置検出をサポートし、一部のモデルにはセンサーの取り付けを容易にする磁気リングが内蔵されています。
• 豊富な派生モデルと高性能ベアリング: DSMシリーズは、複数の派生モデルを提供しています。たとえば、DSM-HDモデルには、より高い軸方向および半径方向の力に耐えることができる高耐久性ベアリングが装備されています。DSM-Iモデルは、完全なサーボ空気圧位置決めシステムを構築するために使用できる回転可能なポテンショメータも統合しています。
• さまざまな作業条件への幅広い適応性: DSMシリーズは、2〜10 barまたは0.35〜0.8 MPa（モデルによって異なります）など、幅広い動作圧力を備えており、さまざまな圧力で安定した動作を可能にします。新しいチャンバーシールや回転ブレードの使用など、信頼性を重視した設計により、1.5〜10 barの圧力範囲で優れた同期性を実現しています。

アプリケーション:

上記の特性により、DSMシリーズは、以下の分野およびデバイスで優れた性能を発揮します:

• 一般的な工場自動化：DSMシリーズは、さまざまな業界の工場自動化分野で広く使用されています。そのコンパクトな構造と柔軟な設置方法により、限られたスペースのデバイスに簡単に統合できます。
• 材料ハンドリングと組み立て：把持および組み立て技術において、DSMシリンダーは、ワークピースの回転、反転、位置決め、および転送に使用できます。
• 鉱山機械および特殊環境：DSMシリーズは、鉱山機械および空気圧工具にも使用されています。一部のモデルはATEX認証を取得しており、爆発の可能性のある環境で使用できます。その設計（一部のモデルでは銅亜鉛ニッケル金属を主に使用していないなど）は、リチウム電池製造施設などの特殊な材料要件を持つ業界にも適しています。

高精度位置決めシステム：DSM-Iシリーズの統合ポテンショメータと、CPX-CMAX軸コントローラーおよび比例方向制御バルブVPWPを組み合わせることで、複雑なモーションコントロールを実現する高精度サーボ空気圧位置決めシステムに拡張できます。

技術データ

• サイズ16
• クッション角度1.4度
• スイベル角度の調整範囲0度...270度
• スイベル角度0度...270度
• 許容停止半径≥17 mm
• クッション両端の弾性クッションリング/パッド
• 取り付け位置任意
• 精密調整-6度
• 動作モード複動

サポートとサービス:

ピストン空気圧シリンダーに関する当社の製品技術サポートとサービスには、以下が含まれます:

- インストール支援

- トラブルシューティングガイダンス

- メンテナンスの推奨事項

- 修理サービス

- 保証情報

梱包と発送:

製品名：ピストン空気圧シリンダー

説明：スムーズで効率的な動作のために設計された高品質の空気圧シリンダー。

パッケージ内容：ピストン空気圧シリンダー、取り付け金具、取扱説明書

パッケージ寸法：12インチx 6インチx 6インチ

配送方法：標準配送

配送時間：3〜5営業日
