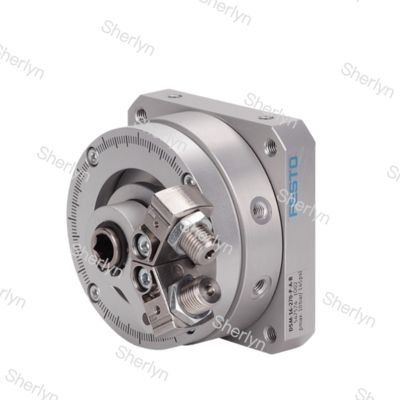

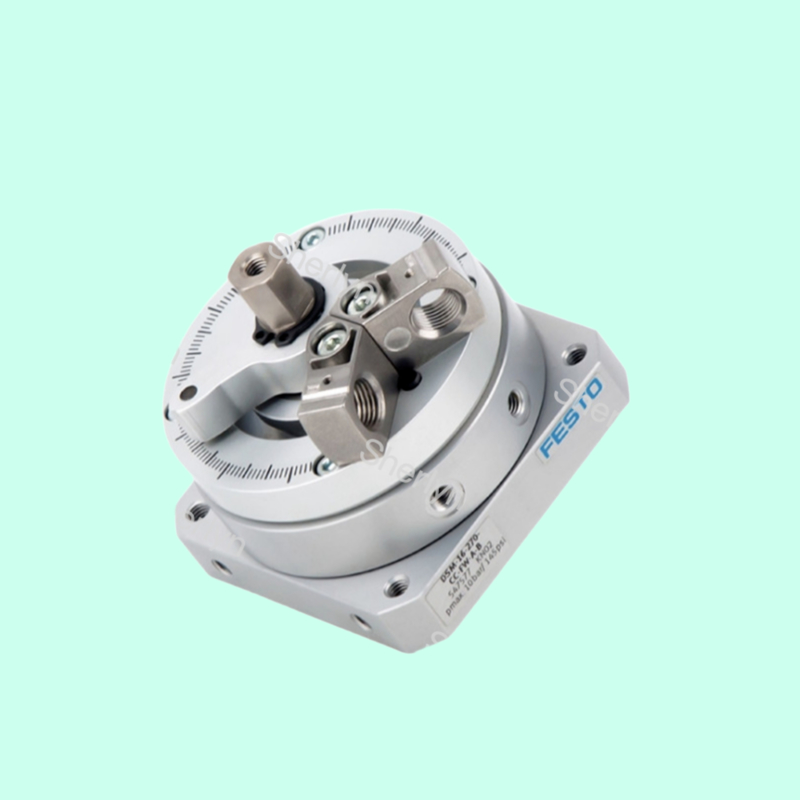

DSM-12-270-CC-A-B 547572 ダブルアクティング Festo ロータリーシリンダー

製品説明:

DSMシリーズシリンダーの主な利点は以下の側面に反映されています.

柔軟な振動角度と高精度DSMシリーズは,固定金属ストップ設計により,高精度の端末位置位置位置付けを実現できます.繰り返しの動作の正確性を確保する.

コンパクトな構造と高い出力トルク:回転する刃の構造を採用し,圧縮空気のエネルギーは直接揺れ動く動きに変換され,コンパクトで軽量な構造です.いくつかのモデル (DSM-Tなど) は,二重力刃の設計を採用する.80Nmまで到達する.

バッファリングとセンサーの選択肢は:DSMシリーズは弾性バッファパッドと調整可能なバッファパッドを提供し,基本モデルは弾性バッファリングリング/プレートで装備されています.ユーザは,より強力な水力バッファを選択して,効率的に,高い慣性の瞬間によって生成された衝撃を吸収することができます同時に,近距離スイッチセンサー位置検出をサポートし,いくつかのモデルはセンサーの設置を容易にするための磁気リングを内蔵しています.

豊富な派生モデルと高性能ベアリング:DSMシリーズは複数の派生モデルを提供しています.例えば,DSM-HDモデルは,より高い軸性および放射線力に対応できる重用ベアリングを装備しています.DSM-Iモデルには,回転可能なポテンチオメーターも組み込まれています.完全なサーボパネマティック位置付けシステムを構築するために使用できます

労働条件に適応する能力DSMシリーズは,さまざまな圧力で安定した動作を可能にする2-10barまたは0.35-0.8MPa (モデルに応じて) のような幅広い作業圧力を持っています.新しいセールと回転する刃の利用など1.5~10barの圧力で優れた同期性を達成する.

応用:

上記に記載された特徴により,DSMシリーズは様々な分野やデバイスで優れている:

• 工場自動化DSM シリーズは,さまざまな産業における工場自動化で広く使用されています.そのコンパクトな構造と柔軟なインストール方法は,限られたスペースを持つデバイスに簡単に統合することを容易にする.
• 材料の取り扱いと組み立て:DSMシリンダーは,作業部件を回転,転覆,位置付け,転送などのタスクのために,握り付けおよびアセンブリ技術に価値があります.
• 鉱山機械と特殊環境:DSMシリーズは,鉱山機械および空気力工具にも適用されています.一部のモデルは,潜在的に爆発性の高い環境での使用を許可するATEX認証を取得しています.銅亜鉛ニッケルメタルスーツを主に使用しないいくつかのモデルの設計 特定の材料要件を持つ産業リチウム電池の生産施設などです
• 高精度の位置位置付けシステム:DSM-Iシリーズをポテンチオメーター,CPX-CMAX軸制御器,比例方向制御バルブVPWPと統合することで高精度なサーボパナマティックポジショニングシステムが 複雑な動き制御作業のために作成できます.

テクニカルデータ

• サイズ12
• クッションの角度15°C
• 回転角の調整範囲0度 246度
• 旋回する角度0度 246度
• 許容される停止半径≥15mm
• クッション両端の気力ショック吸収器
• 設置位置どれでも
• 精度調整-3°C
• 動作方式二重作用
