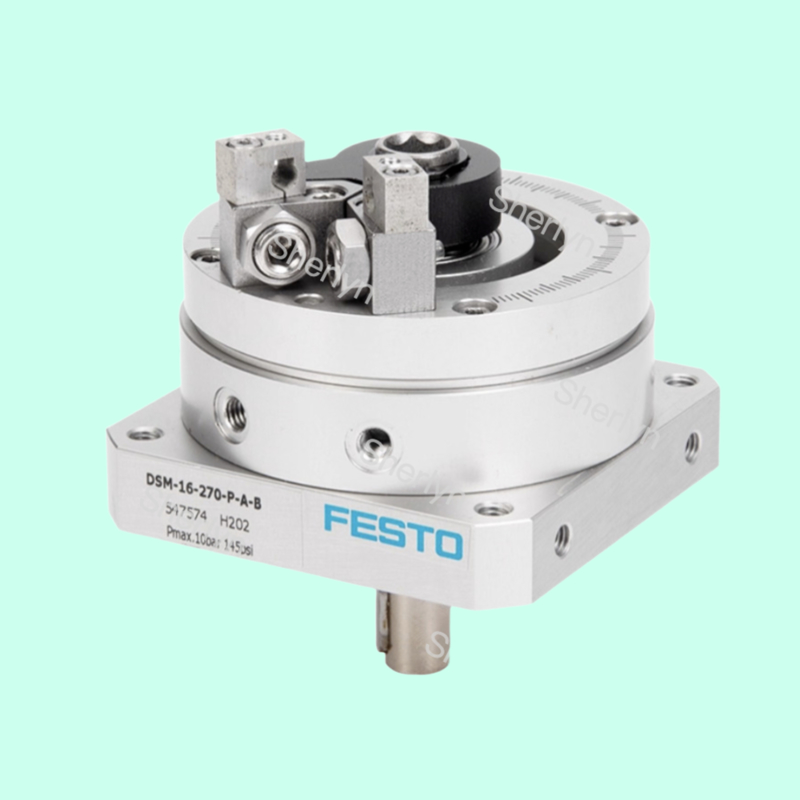

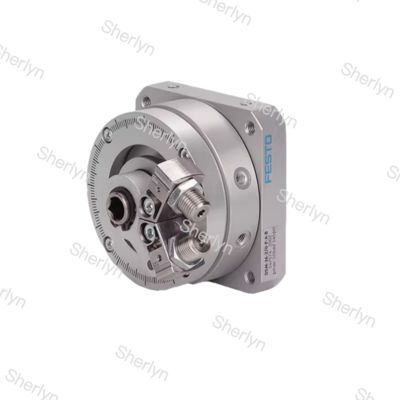

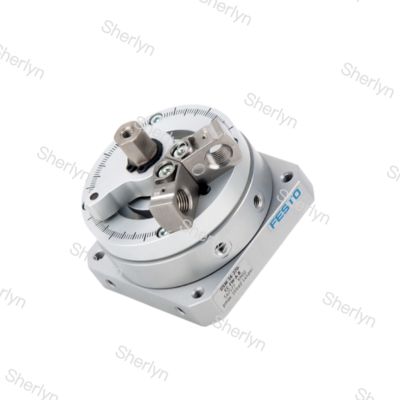

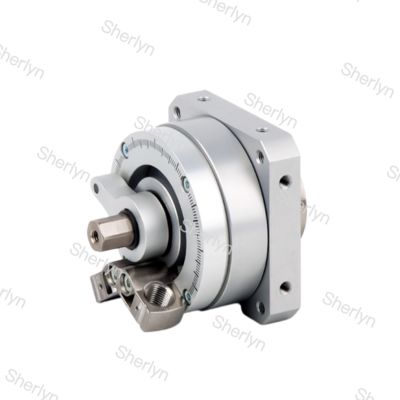

5447576 Festo 両作用式ロータリーアクチュエータ DSM-16-270-CC-A-B

製品説明:

DSMシリーズシリンダーの主な利点は以下の側面に反映されています.

柔軟な振動角度と高精度:DSMシリーズは,継続的に調整可能な振動角度を最大270°まで提供しています.高精度な端末位置位置付けを達成できる繰り返し動作の精度を保証する.

コンパクトな構造と高い出力トルク:回転する刃の構造を採用し,圧縮空気のエネルギーは直接スイング運動に変換され,コンパクトで軽量な構造です.いくつかのモデル (DSM-Tなど) は,二重力刃の設計を採用する.80Nmまで到達する.

多様なバッファリングとセンサーオプション:DSMシリーズは弾性バッファリングパッドと調整可能なバッファリングを提供し,基本モデルは弾性バッファリングリング/プレートで装備されています.ユーザは,より強力な水力バッファを選択して,効率的に,高い慣性の瞬間によって生成された衝撃を吸収することができます同時に,近距離スイッチセンサー位置検出をサポートし,いくつかのモデルはセンサーの設置を容易にするための磁気リングを内蔵しています.

豊富な派生モデルと高性能ベアリング:DSMシリーズは複数の派生モデルを提供しています.DSM-HDモデルには,より高い軸性および半径力に耐えられる重力ベアリングが装備されている.DSM-Iモデルには,完全なサーボ気圧定位システムを構築するために使用できる回転可能なポテンチオメーターも統合されています.

労働条件に適性がある:DSMシリーズは,作業圧の幅が広く,2~10barまたは0.35~0.8MPa (モデルによって)異なる圧力で安定した動作を可能にする設計では,新しい室密封と回転する刃の使用など,信頼性が強調されており,1.5から10barの圧力で優れた同期性を達成しています.

応用:

DSMシリーズの特異性により,さまざまな分野やデバイスで優れたパフォーマンスを示しています.

工場自動化DSMシリーズは,多くの産業で工場自動化分野で広く使用されています.コンパクト な 構造 と 柔軟 な 設置 方法 に よっ て,空間 が 限ら れ た 装置 に 簡単に 組み込める こと が でき ます.

材料の取り扱いと組み立て:握り付けおよび組立技術の分野では,DSMシリンダーは,作業部件を回転,転覆,位置付け,転送などの作業に使用されます.

鉱山機械と特殊環境:DSMシリーズは,鉱山機械や気力工具にも適用されます.一部のモデルはATEX認証を取得し,爆発性環境で動作することができます.例えば,主に銅,亜鉛,ニッケル金属を使用しないいくつかのモデルリチウム電池の生産施設のような 特殊な材料要件のある産業に適しています

高精度位置位置付けシステム:CPX-CMAX軸制御器と比例方向制御バルブVPWPと共に DSM-Iシリーズ統合ポテンチオメーターを使用することで,高精度のサーボ・パネマティック位置位置付けシステムが作成され,高度な運動制御を実現できます..

テクニカルデータ

• サイズ16
• クッションの角度12°C
• 回転角度調整範囲0度 246度
• 旋回する角度0度 246度
• 許容される停止半径≥17mm
• クッション両端のショック吸収器
• 設置位置選択可能
• 細かな調整-3°C
• 動作方式二重作用

サポートとサービス

私たちの製品技術サポートとサービスには,以下が含まれます:

- 設置の指導とサポート

- トラブルシューティング支援

- メンテナンスの推奨事項

- 修理サービス

- 製品性能最適化に関するアドバイス

梱包と輸送:

ピストン用気圧シリンダーの製品パッケージ:

ピストン用気圧シリンダーは,輸送中に損傷を防ぐため,十分な保護パッシングを備えた頑丈な紙箱に慎重に梱包されています.

輸送情報:

私たちは,ピストン気圧シリンダーを含むすべての製品に対して,迅速かつ信頼性の高い配送サービスを提供しています.ご注文が処理されると,製品は1-2営業日以内に出荷されます.パッケージの配達状況を監視するための追跡番号を受け取ります.
