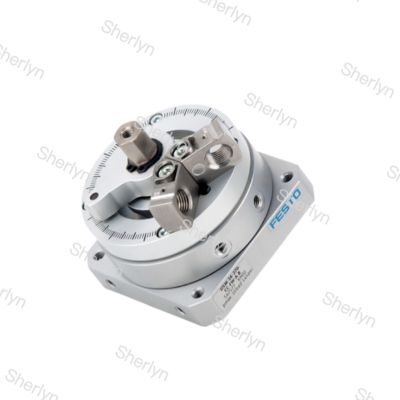

双作用空気ピストンシリンダー フェスト用 DSM-32-270-P-A-B 547582

製品の説明:

DSMシリーズシリンダーの主な利点は、さまざまな側面から示されています:

柔軟なスイング角度と高精度: DSMシリーズは、最大270°まで連続的に調整可能なスイング角度を提供します。固定金属ストッパー設計により、正確な繰り返し動作のために高精度の終端位置決めを保証します。

コンパクトな構造と高トルク出力: 回転ブレード構造を使用することにより、圧縮空気エネルギーを直接スイング運動に変換し、コンパクトで軽量な設計を実現しています。DSM-Tなどの特定のモデルは、トルク出力を最大80 Nmまで2倍にできるダブルフォースブレード設計を特徴としています。

多様な緩衝およびセンシングオプション: DSMシリーズは、弾性緩衝パッドと調整可能な緩衝を提供します。基本モデルには弾性緩衝リング/プレートが装備されており、ユーザーはより堅牢な油圧緩衝器を選択して衝撃を効果的に吸収できます。さらに、近接スイッチセンシング位置検出がサポートされており、一部のモデルにはセンサーの取り付けを容易にする磁気リングが内蔵されています。

豊富な派生モデルと高性能ベアリング: DSMシリーズ内には、複数の派生モデルが利用可能です。たとえば、DSM-HDモデルには、より高い軸方向および半径方向の力に耐えることができる高耐久性ベアリングが装備されています。DSM-Iモデルは、回転可能なポテンショメータを統合し、完全なサーボ空気圧位置決めシステムの作成を可能にします。

さまざまな作業条件への幅広い適応性: DSMシリーズは、2〜10 barまたは0.35〜0.8 MPa（モデルによって異なります）の幅広い作動圧力を受け入れ、さまざまな圧力環境下での安定した動作を保証します。その設計は信頼性を重視し、新しいチャンバーシールと回転ブレードを使用して、1.5〜10 barの圧力範囲内で優れた同期性を実現しています。

アプリケーション:

上記の特性を組み込むことで、DSMシリーズはさまざまな分野やデバイスで優れています:

一般的な工場自動化: DSMシリーズは、さまざまな業界の工場自動化の分野で広く利用されています。そのコンパクトな構造と多用途な設置方法により、狭いスペースのデバイスへの容易な統合が可能になります。

材料ハンドリングと組み立て: 把握および組み立て技術の分野では、DSMシリンダーは、ワークの回転、反転、位置決め、および転送などの機能を果たすことができます。

鉱山機械および特殊環境: DSMシリーズは、鉱山機械および空気圧工具にも使用されています。特定のモデルはATEX認証を受けており、爆発の可能性のある環境での使用が可能です。さらに、銅亜鉛ニッケル金属を主に使用しないモデルを含むその設計は、リチウム電池製造施設など、独特の材料要件を持つ業界に適しています。

高精度位置決めシステム: DSM-Iシリーズをポテンショメータと組み合わせ、CPX-CMAX軸コントローラーと比例方向制御バルブVPWPを組み合わせることで、複雑なモーション制御を実現するための洗練されたサーボ空気圧位置決めシステムに拡張できます。

技術データ

• サイズ32
• クッション角度1.4度
• スイベル角度の調整範囲0度...270度
• スイベル角度0度...270度
• 許容停止半径≥28 mm
• クッション両端の弾性クッションリング/パッド
• 取り付け位置任意
• 精密調整-6度
• 動作モード複動
