CQ2A12-20D SMC シングルスティッドアクションピストン 氣動シリンダー

製品説明:

SMC CQ2Aシリーズの超小型シリンダーは、限られたスペースでの用途向けに、正確な直線運動を提供します。これらのシリンダーは12mmのボアサイズで、5mmから50mmまでのストロークオプションがあります。小型ながらも堅牢な性能を発揮し、標準的なシリンダーよりも30%短くなっています。航空宇宙グレードのアルミニウムと硬質陽極酸化処理で作られており、0.05～1.0MPa（7～145 psi）で動作し、最大90Nの推力を提供できます。

これらのシリンダーは、あらかじめ潤滑されたシールを備えており、スムーズな動作のためにメンテナンスは不要です。センサー取り付けをサポートする統合磁場が装備されており、ガイド、バルブ、取り付けブラケットを含むSMCのモジュール式アクセサリシステムと互換性があります。

特徴:

超小型：製品の幅はわずか24mmで、ISOシリンダー（例：50mmストロークで82mm）よりも40%短くなっています。

軽量：トポロジー最適化されたアルミニウムボディを採用し、50mmストロークでわずか0.15kgです。

モジュール統合：MXSガイド/VQバルブとの直接取り付けが可能です。

バランスの取れた推力：1.0MPaで90N±3%の双方向力を提供します。

高速：50mmストロークで500mm/s、0.15秒の応答時間で動作します。

調整可能なクッション：オプションの油圧ダンパーは、0.043Jの吸収が可能です。

幅広い温度オプション：-XB6シールを装備し、-40℃から150℃（-40°Fから302°F）の温度範囲で機能します。

耐食性：-XC6ステンレス鋼キットとSUS304ロッドを採用しています。

IP65保護：-XC4デュアルワイパーを搭載し、埃や汚れの多い環境で使用できます。

4面センサー用スロット：Φ3.5mmスロットに適合するD-M9Nセンサーと互換性があります。

8つの取り付けスタイル：A/L/Dタイプの構成用にプリロードされたネジが付属しています。

ストローク調整：-XC8モジュールで±5mmの移動調整が可能です。

硬質陽極酸化ボア：25μmのコーティングにより、3倍の耐摩耗性を実現しています。

硬質クロムメッキロッド：0.02mmの厚さとμ≤0.15の摩擦係数を特徴としています。

ゼロリークシール：X271 FKMコンパウンドシールを使用しており、0.5MPaで<0.1mL/minのリークです。

用途:

マイクロコンポーネントハンドリング：5～15mmの短ストロークモデルは、PCBアセンブリ中の0201 SMDコンポーネントの正確なピックアンドプレース操作を容易にします。これらのモデルは、±0.05mmの再現性を実現します。

レーザーマーキングシステム：20～30mmのストロークを持つマーキングヘッドは、位置フィードバックを提供するD-M9Nセンサーによって駆動され、0.1mm以内の偏差で位置合わせ精度を確保します。

診断サンプル転送：-XC6シリーズなどの35～50mmストロークバリアントと互換性のあるステンレス鋼キットは、分析装置で生物学的サンプルを処理するように設計されており、FDA準拠環境での汚染を防ぎます。

試薬分注：低圧（0.05MPa）で動作する10mmストロークユニットは、IVD機器で0.1mLの流体投与精度を提供し、試薬の正確な分注を可能にします。

光学検査：40mmストロークのシリンダーは、AOIカメラを50～200mm/sの速度で配置し、高倍率イメージングアプリケーションの振動を低減します。

ロボットエンドエフェクタ：協働ロボットと統合されたこれらのエンドエフェクタは、25mmストロークとM3ロッドネジを備えており、0.5秒以内のサイクルタイムで、迅速かつ軽量な部品挿入を可能にします。

高速切断：50mmストロークのこれらのモデルは、フィルムシーリングシステムでブレードを起動し、1.0MPaの圧力でわずか0.2秒で切断を完了し、衝撃を軽減するための油圧クッションを備えています。

ラベルアライメント：15mmストロークと-DZ取り付け耳を備えたモデルは、医薬品ブリスター包装ラインで0.3mm以下の偏差で正確なラベル位置決めを保証します。

ある医療機器メーカーは、4面センサーを搭載したCQ2A12-30DMZモデルを実装することにより、機械の厚さを42%削減することができました。これにより、カートリッジローディングシステムのダウンタイムが70%大幅に削減されました。

サポートとサービス:

ピストン空気圧シリンダーの製品技術サポートとサービスには以下が含まれます:

- 適切なセットアップのためのインストールガイダンスとサポート

- 運用上の問題に対するトラブルシューティング支援

- 最適なパフォーマンスを確保するためのメンテナンス推奨事項

- 損傷したコンポーネントの修理サービス

- 製品効率を最大化するためのユーザー向けトレーニングプログラム

梱包と発送:

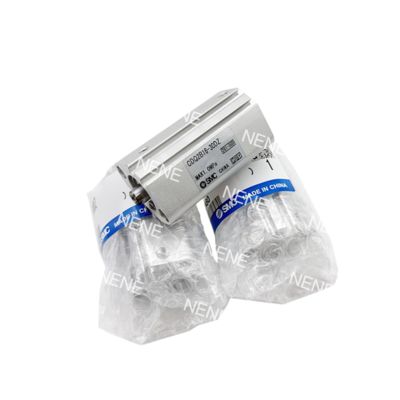

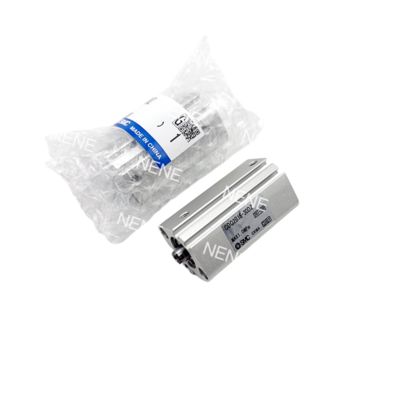

製品の梱包:

ピストン空気圧シリンダーは、輸送中の損傷を防ぐために、保護パッド付きの頑丈な段ボール箱に安全に梱包されます。

発送:

お客様にピストン空気圧シリンダーを安全かつ時間通りにお届けするために、信頼性の高い発送サービスを提供しています。発送オプションには、標準地上輸送、速達便、および世界中のお客様向けの国際発送が含まれます。
