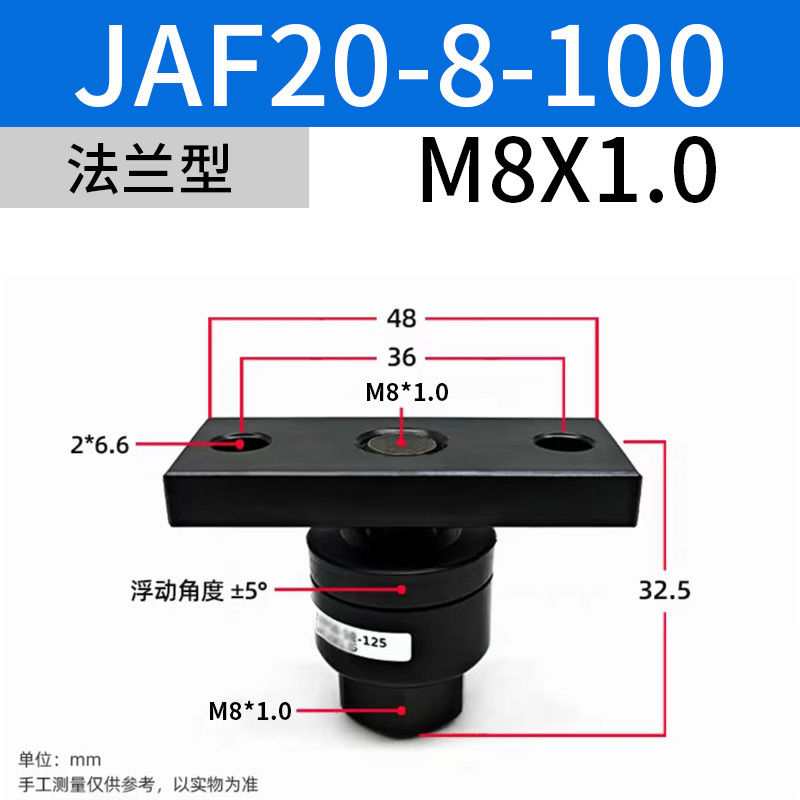

JAF20- 8-100 SMC JAFシリーズ アルミニウム浮動関節 機械へのシームレスな統合

製品説明:

JAFシリーズの浮動関節は,以下の優れた設計特性を誇っています.

• エクセントリシティと並列性の不十分の吸収
• フレンズ型装置
• 高圧耐性
• 優れた密封材料
• 大きく揺れる角度

JAFシリーズの浮動関節は,特異性とシリンダーと受動体間の並列の精度が不十分であることを吸収するために特別に設計されています.軸の調整は必要ありません.高精度加工の需要を削減しますさらに,フレンズ型装置は,異なる直径のシリンダーに適した安定した接続と便利な設置を提供します.この浮遊関節は,非常に圧力耐性があります液圧シリンダーでは1MPa,液圧シリンダーでは3.5MPaまで,様々な用途に最適です.

JAFシリーズは,主要材料として樹脂を使用することで,優れた密封特性も誇っています.樹脂は化学的および熱耐性があります.浮遊関節を圧縮空気と水で使用するのに適し,様々な流体制御要件を満たす高い振動角度により,ある程度の偏心と振動角が可能になり,使用中に柔軟性や適応性が向上します.

JAFシリーズの浮動関節には以下の技術仕様があります.

• 接続直径: Rc1/4 または M27X1.5管の直径の様々な要件に適しています
• 圧縮空気と水を使用し,様々な流体制御ニーズを満たします.
• 圧力範囲:0.05-1 MPa,様々な作業圧力に対応する.
• 環境温度と液体温帯: -5〜60°C,様々な作業環境に適しています.
• 最大張力強度:例えば,JAF100-27-150の最大張力強度は28000 N 2である.
• 許容される偏心点と振動角:一般的には ± 5°,特定の設置誤差は 12 です.
• 防塵材料:合成ゴムで,密封性が良く,防塵性能が良い.

技術パラメータ:

SMC アルミ フローティング ジョイント,SMC フローティング ジョイント,SMC JAFシリーズ アルミ フローティング ジョイント

応用:

応用シナリオ:

この製品は,吸収されるエクセントリシティと平行性が不十分な状況でシリンダーと水力シリンダーを接続するのに理想的です.この製品は自動機械に広く使用されていますロボットアーム,材料処理システム,精密位置付け機器,組み立てラインの自動化

用途:

• 接続シリンダーと水力シリンダー
• 吸収するエクセントリシティとパラレリズムが不十分である状況に適しています.
• 自動化機械で使用される
• ロボット腕を繋ぐ
• 材料処理システム
• 精密位置付け装置
• 組み立てラインの自動化

特徴:

• シリンダーと水力シリンダー間の安全で信頼性の高い接続を提供します
• 効率的に変点と平行性を吸収します
• 機器の使用期間を保護し延長します
• 構造的にコンパクトな設計,安装と保守が簡単
• 各種自動機械および精密機器の用途に適した幅広いアプリケーションシナリオ
