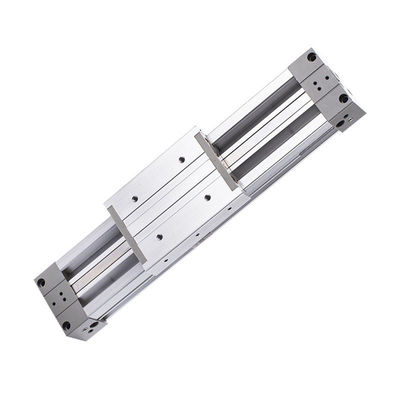

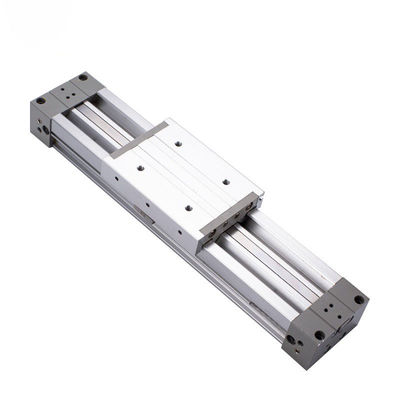

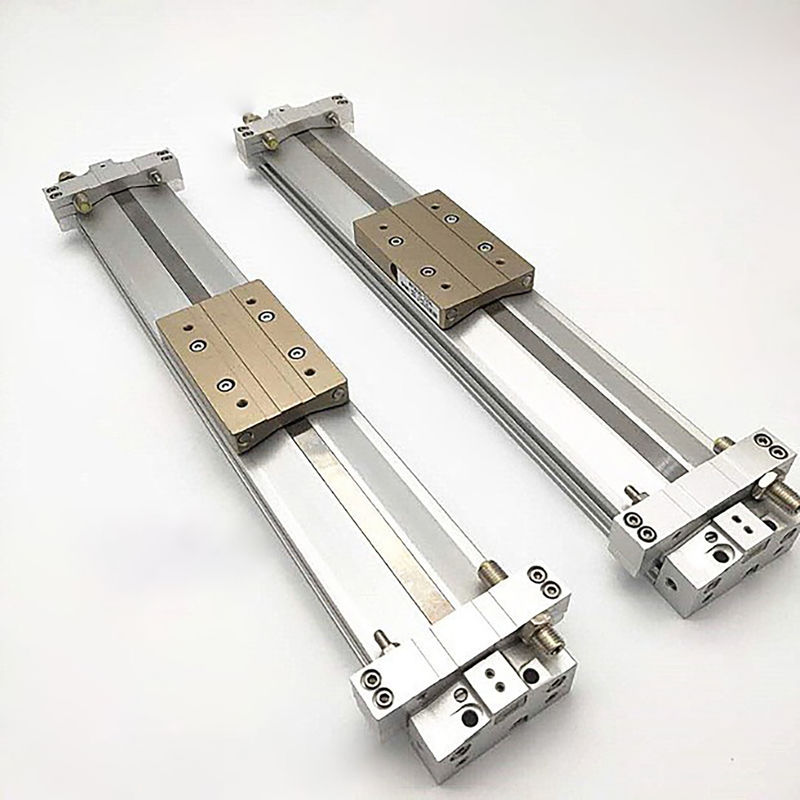

Name: SMC型 メカニカル・ストッドレス・シリンダー My1m-16g/20g/25g/32g*100*200*300*500*1000
Brand: YW DKE TRADING COMPANY
SKU: MY1M
Availability: InStock

ホーム製品ピストン空気シリンダー

SMC型メカニカル・ストッドレス・シリンダー My1m-16g/20g/25g/32g100200300500*1000

商品の詳細:

起源の場所:	中国
ブランド名:	SMC
証明:	CE
モデル番号:	MY1M

お支払配送条件:

最小注文数量:	1
価格:	交渉可能
パッケージの詳細:	カートン/クライアントが必要とするように
受渡し時間:	支払い後1-7営業日
支払条件:	T/T,ウェスタンユニオン,Paypal
供給の能力:	1ヶ月あたりの5000pcs

連絡先

詳細製品概要

Proof pressure:	1.05MPA	Ambient and fluid temperature:	-10 To 60℃
Max.operating pressure:	0.7MPA	Stroke Size:	100~2000mm (Customizable)
Lubrication:	Not Required(Non-lube)	Cushion:	Rubber Bumper
Fluid:	Air
ハイライト:	メカニカル・SMC・スティールレス・シリンダー , 1.05MPA smc 棒のないシリンダー , 棒のない機械シリンダー

製品説明:

The MY1M Rodless Cylinders have a one-piece carriage and piston that runs its entire stroke length housed with an inner seal belt to maintain air pressure combined with an outer dust seal band to protect from contaminantsこのデザインは,棒式シリンダーと比較してコンパクトな足跡を提供し,低プロフィールです.統合されたスライドベアリングの内部ガイドは,側面負荷の影響から保護する横向きの安定性を提供します空気クッションは標準で外部ショックアブソーバーはオプションです

穴の大きさ: 16, 20, 25, 32, 40, 50, 63mm
ストローク長: 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000, 3000, 4000, 5000mm
最低動作圧: 0.15 ~ 0.20 MPa (22 ~ 29 psi)
速度: 100~1000 mm/sec (w/o ストローク調整ボルト), 100~1500 mm/sec (外部のショックアブソーサー)
長筋オプション:最大5000mm (XB11),最大3000mmまで16ホロー

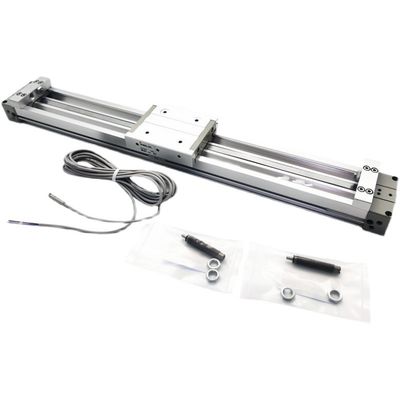

オートスイッチを有効にする

技術パラメータ:

タイプ	棒のないシリンダー	シリンダーの内径 ((Ø)	25
ストロック (mm)	400	最大負荷量 (横軸設置) ((kg)	20~39歳9
テーブルサイズ長さ L ((mm)	102	テーブル素材	[アルミ] アルミ合金
棒のないシリンダー関節型	機械的に結合した	ガイド	[スライドガイド] ガイドスライドベアリングの種類
テーブルサイズ幅 W ((mm)	84	テーブルサイズ高さ H ((mm)	54
テーブル並列性 (μm)	120	テーブル表面処理	[アノード化] ハード・アノード化
動作圧 (MPa)	0.15から0だ8	環境	一般的な目的
最大負荷 ((kg)	38	動作速度 (mm/s)	100 円1500
許容される静的モメント MA ((N⋅m)	15	許容される静的モメント MB ((N⋅m)	9
許容される静的モメント MC ((N⋅m)	2.4	接続直径	Rc1/8
パイプ形式	標準型	ポートスクリュータイプ	Rc
自動スイッチ	自動スイッチなし (内蔵磁石)	鉛線長さ (m)	ない
鉛線接続器	ない	スイッチの数	ない
エンドブロック	L について	オーダーメイド	ない

特徴:

SMCシリンダーは,強烈な衝撃力,高速速度,低気消耗などの優れた特性で知られています.衝撃シリンダーにはいくつかのユニークなデザインが採用されています円筒の直径は通常増加し,インパクトピストン棒は望ましい効果を達成するために重量化されます.

さらに,シリンダーの摩擦が性能を阻害しないように,シリンダーの壁の摩擦係数が減少します. さらに,衝撃効果を助けるため,リコール装置がシリンダーピストンに組み込まれています.これらの最先端技術により円筒の衝撃力が向上するだけでなく寿命と使用寿命も向上します

強い衝撃力
高速で
低気消耗

SMCシリンダーの主要な特徴は,例外的な衝撃力,急速な速度,最小限の空気消費です.これらの重要な特徴は満たさなければなりません.衝撃シリンダーに組み込まれています円筒の有効性を高めるため,直径が増加し,インパクトピストン棒は重量化されます. さらに,制御されたパフォーマンスを確保するために,シリンダー壁の摩擦係数が減る衝撃効果を助けるため,シリンダーピストン棒に組み込まれている反発装置も追加されています.これらの最先端技術により,シリンダーの衝撃力が向上するだけでなく,寿命と使用寿命も向上します.
