| 複動式シリンダー タイプ: | 調節可能なクッションシリンダー | 組み合わせたシリンダー型: | 加圧シリンダー |
|---|---|---|---|
| 作業介質: | きれいな空気 | 作業圧: | 0.1~1.0MPa |
| 保証 さ れ た 圧力: | 1.35MPa | クッションストローク: | 20mm/32mm |
| ポートサイズ: | G1/8 G1/4 G3/8 G1/2 | キーワード: | パネウマティック・スタッドレス・エア・シリンダー |
| モデル: | Cy1bシリンダー,Cy3bシリンダー | 商標: | VPC パネマティック |

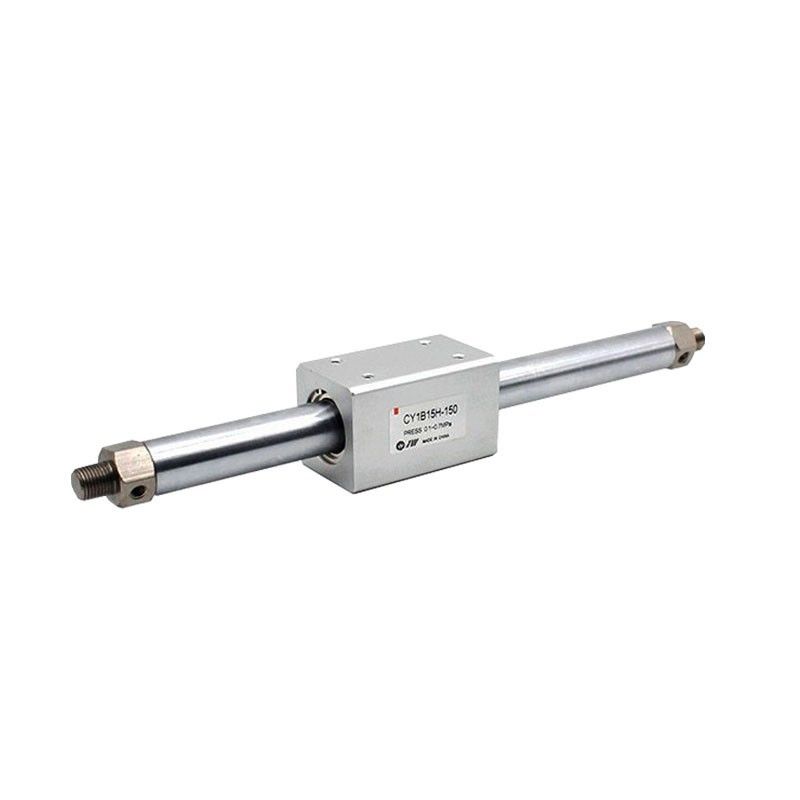

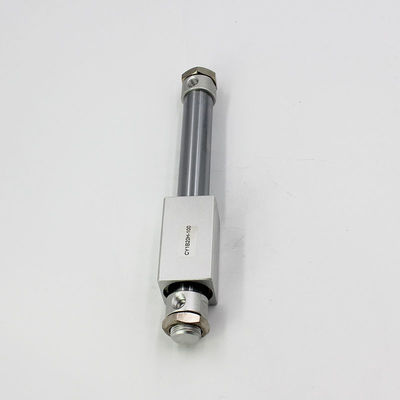

| ハイライト: | CY1B6H-100 SMC 棒なしシリンダー,SMC 棒なしシリンダー CY1Bシリーズ |
||
スタンダードストローク
| 穴の大きさ (mm) | スタンダード・ストロック (mm) | 製造可能 注) 最大走行量 (mm) |
| 6 | 50,100,150,200 | 300 |
| 10 | 50100 150, 200, 250, 300 | 500 |
| 50 | 100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000 | 6000 |
| 63 |
1.CY3Bシリーズの棒のない気圧シリンダーは,自動化で非常に広く使用されています.
2通常の穴位: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3標準型のゴムクッションを使用し,シリンダーを安易で安全で静かに操作します.
4- 簡単で多種多様な取り付け
5. スライドベアリングタイプ

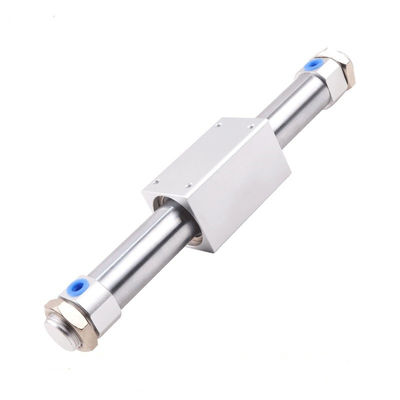

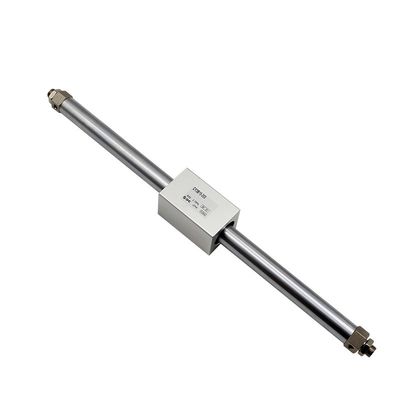

CY3B磁気コップリング棒のないシリンダー,移動オプションの範囲は広く,ストロックは通常のシリンダーよりも大きい.ボールベアリングの使用は,シリンダーベアが遠心的な負荷を負い,スムーズに移動することができます・ピストンはスライダー間には機械的な接続がないし,密封性能も優れている.バッファを設置できるし,逆転作用はスムーズで衝撃なしである.
| 穴の大きさ (mm) | 6 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 63 |
| 作業介質 | 空気 | ||||||||
| 圧力の証明 | 1.05Mpa | ||||||||
| 圧力が最小 | 0.16 | 0.16 | 0.16 | 0.16 | 0.15 | 0.14 | 0.12 | 0.12 | 0.12 |
| 最大圧力 | 0.7Mpa | ||||||||
| 作業温度 | -10~60°C | ||||||||
| ピストン回転 | 50〜500mm/s |
||||||||
| クッション | ゴムバンパー | ||||||||
| 潤滑剤 | 必要ない | ||||||||
| 磁石の保持力 (N) | 19.6 | 53.9 | 137 | 231 | 363 | 588 | 922 | 1471 | 2256 |
CY3Bシリーズ 基本磁気結合棒なしシリンダー製品の特徴
| 製品の特徴 | 1耐磨リングは,CYl Bシリーズより70%多く,軸の負荷能力が向上します. |
| 2特殊樹脂の耐磨リングは,潤滑性と耐久性を向上させるために使用されます. | |
| 3ペダルの防塵リングは最低労働圧力を30%削減しました | |
| 4設置寸法はCY1B/Rシリーズと同じです. |

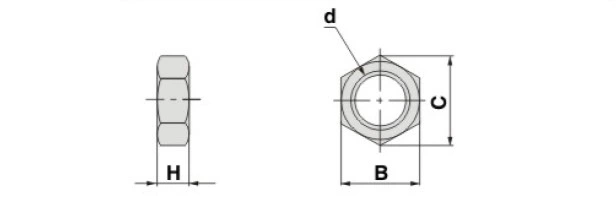

| 構成要素 | 穴の大きさ (mm) |
d | H | B について | C について |
| SNJ-006B | 6 | M6X10 | 4 | 8 | 92 |
| SNJ-016B | 10,15 | M10X1だ0 | 4 | 14 | 16.2 |
| SNJ-020B | 20 | M20X1だ5 | 8 | 26 | 30 |
| SNJ-032B | 25,32 | M26X1だ5 | 8 | 32 | 37 |
| SNJ-040B | 40 | M32X2 だった0 | 10 | 41 | 47.3 |
設置と指導
| 設置 そして 指示 |
1筒の内部の清潔さを保つために,シリンダーを接続する前にパイプラインの汚れを清掃する必要があります. |
| 2.シリンダー用媒体は,使用前にフィルターエレメントでフィルタリングする. | |
| 3低温環境下では,システム内の水分が凍結するのを防ぐため,防凍対策を講じなければならない. | |
| 4耐久的に使用されていない場合は,腐った表面に注意し,入口と出口にダストプラグを設置します. |
