Name: CY3B6-50 ピストン 氣動シリンダー SMC 磁気結合 棒なしストローク 50mm
Brand: YW DKE TRADING COMPANY
SKU: CY3B6-50
Availability: InStock

ホーム製品ピストン空気シリンダー

CY3B6-50 ピストン氣動シリンダー SMC 磁気結合棒なしストローク 50mm

商品の詳細:

起源の場所:	中国
ブランド名:	SMC
証明:	CE
モデル番号:	CY3B6-50

お支払配送条件:

最小注文数量:	1piece
価格:	交渉可能
パッケージの詳細:	カートン/クライアントが必要とするように
受渡し時間:	支払い後1-7営業日
支払条件:	T/T、ウェスタン・ユニオンPayPal
供給の能力:	5000個/1ヶ月

連絡先

詳細製品概要

液体:	空気	最大。使用圧力:	最大。使用圧力
ピストン速度:	50から500 mm/s	環境温度と流体温度:	−10〜60°C (凍結しない)
適用する:	産業自動化	退屈:	32mm~320mm
クッションタイプ:	調整可能なバッファー/ゴムバッファー	材料:	アルミ合金
最大圧力:	1.5MPa	マウントタイプ:	前側・後ろ側
保護レベル:	IP54/IP65	速度範囲:	50~800mm/s
ストローク:	50mm～500mm	電圧:	DC12V/DC24V/AC110V/AC220V
ハイライト:	ポンスト・プネウマティック・シリンダー SMC , SMC 磁気結合型棒なしシリンダー , 50mmピストン用気圧シリンダー

SMC 磁気結合型棒のない気圧シリンダー CY3B6-50

SMC 磁気結合型棒のない気圧シリンダー CY3B6-50 精密高強度ピストン棒

SMC棒が磁気結合したシリンダーを欠いた場合は,ピストンと外部キャリッジに位置する工業強度磁石を使用して,空気圧で動作すると移動する単一のユニットを形成します.機体とヘッドカバーの形を再設計し,磁気コップリングを使用することで,製品の重量は減少しました.

仕様

属性	価値
脳卒中	50mm
退屈	6mm
メーカーシリーズ	CY3B
行動	2倍
最大動作圧	7バー

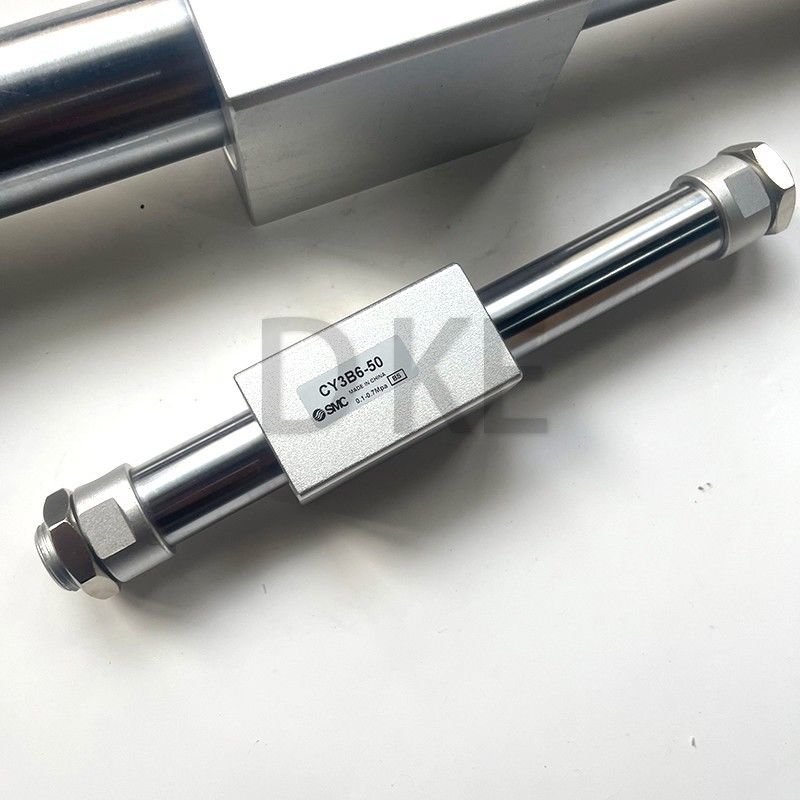

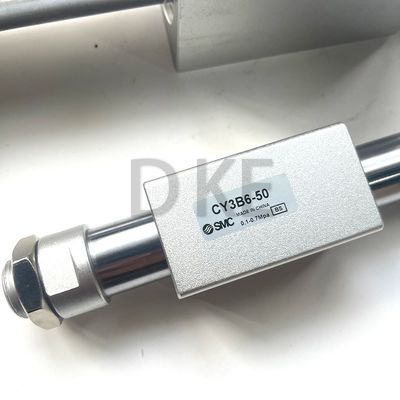

CY3B6-50 ピストン氣動シリンダー SMC 磁気結合棒なしストローク 50mm 0

改善された潤滑

スムージング・レテンションを支えるため,ピストンにスムージング・レテンションを支えるため,スムージング・フィルムを確保するために,スムージング・レテンションを支えるスムージング・レテンナーが設置されている. (穴の大きさ: ø15~ ø63)

安定した運行

身体側での着用リングを最大30%伸ばすことで,動きがスムーズになります.

M 仕様,磁石の保持力,およびマウント寸法は,既存のCY3Bシリーズモデルのものと同じです.

身体への接続ブレーキットの重量

CY3Bシリーズは,負荷を直接取り付けることなく,外部の軸 (線形ガイドなど) によって導かれる.負荷を接続するための金属支架を設計するとき,その重量は右側の表の値を超えないようにしてください.. (接続方法については,操作説明書を参照してください.)

マックス接続ブレーケット重量

モデル	接続支架の最大重量 (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

垂直操作

負荷は球型ベアリング (線形ベアリングなど) によって導かれるのが推奨されます.スライドベアリングを使用すると,負荷質量とモメントによりスライド抵抗が増加します.機能不全を引き起こす可能性があります. 円筒を垂直または角度で設置する場合,位置付けのために外部のストップなどを使用することを確認してください.スライダーが自重または作業部品の質量により,ストローク端に向かって下向きに動いている場合適切な位置付けが必要な場合は,外部のストップなどを使用します.

退屈サイズ [ミリ]	モデル	許容される負荷量 (Wv) [kg]	マックス動作圧力 (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
