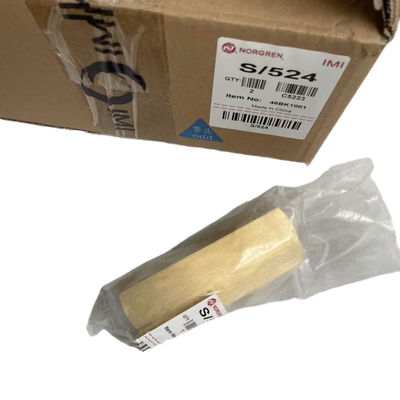

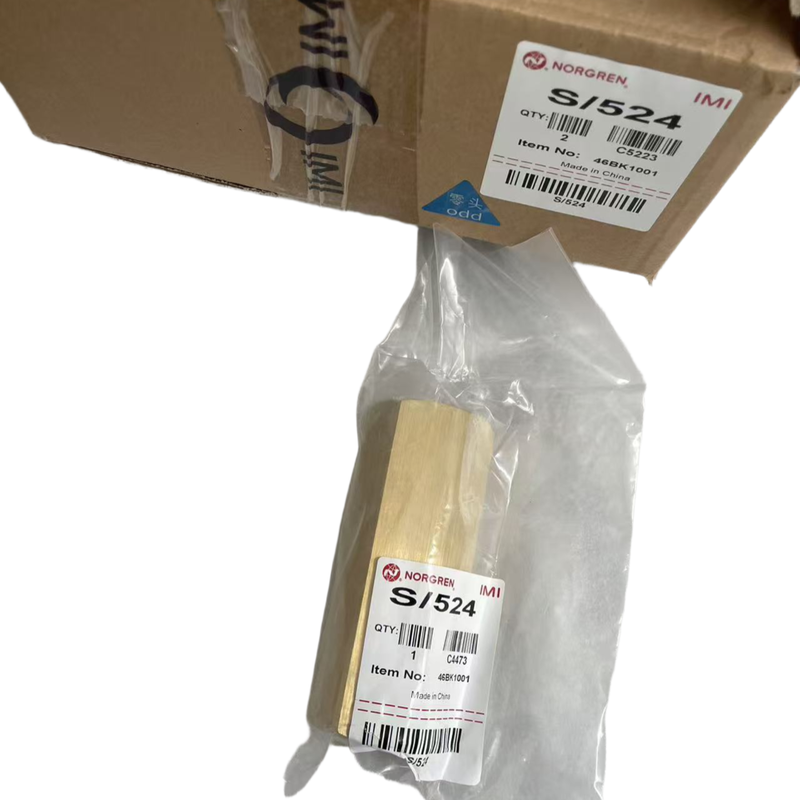

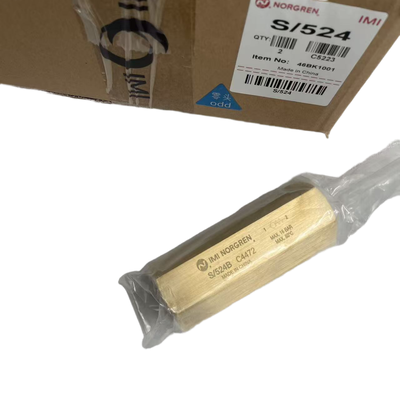

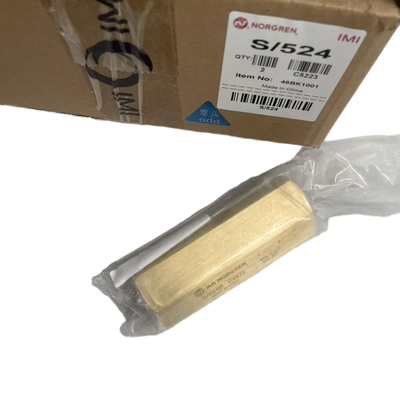

高圧逆止弁 S/524 IMI Norgren G1インチねじ真鍮インラインチェックバルブ（エアコンプレッサーシステム用）

製品説明:

IMI Norgren チェックバルブは、圧縮空気を一方向に自由に流し、空圧システム内の逆流を効果的に防止するように設計された、高品質なインライン片方向空圧コンポーネントです。この製品ラインには、ヘビーデューティーな真鍮製 S/520–S/532 ねじ込み式チェックバルブ、プッシュインチューブ接続の T50P チェックバルブ、軽量でコンパクトな T55 インラインチェックバルブ、および T60 エアヒューズインライン過剰流量自動シャットオフ安全バルブの 4 つの主要ファミリーが含まれます。

S/520–S/532 シリーズは、最大 16 bar の高圧工業条件下で信頼性の高い性能を発揮するように設計された耐久性のある真鍮製ボディを備えています。これらのバルブは G または NPT ねじオプションを備え、FPM シールにより熱抵抗が向上した、最大 +150°C の温度に耐えられる高温バリアントも含まれています。

T50P バルブは、外径 4 ～ 12 mm のチューブに対応するクイック接続プッシュインチューブ接続を採用しています。これらのバルブは -0.9 bar の真空条件下でも作動し、0.03 ～ 0.05 bar の超低開弁圧が特徴です。利便性を考慮して設計されており、ねじシーリングなしで迅速かつ簡単な現場組み立てが可能です。

軽量アルミニウム製で、T55 インラインチェックバルブはシリコンフリーで、わずか 0.05 bar の低開弁圧を実現します。コンパクトなサイズのため、スペースに制約のある設置に適しています。このバルブは最大 10 bar の作動圧に対応し、ポートサイズは G1/8 から G1/2 までです。

T60 エアヒューズは、特殊な一方向過剰流量シャットオフ安全バルブです。ホースの破裂や重大な漏れが発生すると自動的に空気の流れを遮断し、問題が解決すると自動的にリセットされます。このバルブは、フレキシブルホースの安全保護を提供するために特別に設計されており、工業用空圧安全規格への準拠を保証します。

すべての Norgren チェックバルブは、潤滑または非潤滑のろ過済み圧縮空気での使用を意図しています。ISO-6358 規格に従って厳密にテストされており、信頼性の高い性能を確保するために、工場自動化空圧回路で広く実装されています。

特徴:

ヘビーデューティーねじ込みモデル（S/520 ～ S532 シリーズ）、プッシュインタイプ（T50P）、コンパクトな T55、安全エアヒューズモデル T60 など、さまざまなニーズに対応する複数のシリーズオプションを提供しています。

真空 -0.9 bar から最大 16 bar までの広い圧力範囲で効率的に作動し、さまざまなアプリケーションでの汎用性を保証します。

わずか 0.03 bar から始まる低開弁圧により、開弁時の抵抗が最小限に抑えられ、スムーズで効率的な流量制御が促進されます。

G および NPT ねじオプション、および外径 4 mm ～ 12 mm に対応するプッシュインチューブ接続を含む多様な接続タイプが利用可能で、さまざまなシステムセットアップに対応できます。

構造材料には真鍮およびアルミニウムボディが含まれ、標準で NBR シールが使用されています。高温環境向けには、耐久性と性能を向上させるためにオプションの FPM シールが利用可能です。

標準的な条件下での温度作動範囲は -20℃ ～ +80℃ です。S シリーズは、高温アプリケーション向けに最大 +150℃ までのオプション拡張を提供します。

T60 エアヒューズモデルは、ホース破裂保護機能と自動リセット機能、および改ざん防止安全設計を備えており、作動中の信頼性の高い安全性を保証します。

設置は、シンプルなインラインラインマウントセットアップで簡単に行えます。コンパクトな構造は高い信頼性と長寿命を実現し、メンテナンスを容易にし、ダウンタイムを削減します。

ろ過済み圧縮空気、不活性ガス（特に T60 用）、および潤滑または非潤滑の空気の両方に対応しており、使用範囲が広がります。

技術パラメータ:

アプリケーション:

工場の産業オートメーションは、効率的で信頼性の高い運用を確保するために、空圧制御回路に大きく依存しています。これらのシステムは、空圧工作機械、包装機械、繊維機械など、幅広い機械に不可欠です。

ロボットアプリケーションでは、空圧アクチュエータが重要な役割を果たします。シリンダーの逆流防止などの特定の機能は、これらのアクチュエータを駆動する空圧ループの性能と安全性を維持するために不可欠です。

コンプレッサー、エアドライヤー、空気準備ユニットなどの主要コンポーネントの保護は、空圧システムの寿命と安定性にとって非常に重要です。フレキシブルエアホースの破裂保護を含む安全メカニズムは必須であり、T60 エアヒューズのようなデバイスはこのようなアプリケーションで不可欠です。

空圧システムは、搬送機器やマテリアルハンドリングソリューションで広く利用されています。さらに、自動車組立ラインや印刷機械などの分野は、円滑な運用を支えるために特殊な空圧回路に大きく依存しています。

T50P シリーズなどの真空空圧回路も、さまざまな産業プロセスで採用されており、空圧セットアップ内で信頼性の高い真空生成と制御を提供します。

サポートとサービス:

Norgren は、最適なパフォーマンスと顧客満足度を確保するために、ソレノイドバルブ製品ライン向けの包括的な製品技術サポートとサービスを提供しています。当社の技術サポートチームは、製品選択、設置ガイダンス、トラブルシューティング、メンテナンスの推奨事項について支援いたします。ソレノイドバルブの適切な使用を容易にするために、データシート、設置マニュアル、配線図を含む詳細な製品ドキュメントを提供しています。

技術サポートに加えて、Norgren は、カスタムバルブ構成、修理サービス、ライフサイクル管理などのテーラーメイドサービスを提供し、ソレノイドバルブの運用寿命を延ばします。当社の専門家は、迅速かつ専門的なサービスを通じて、効率を最大化し、ダウンタイムを最小限に抑えるお手伝いをいたします。

システム統合、互換性に関する質問、パフォーマンス最適化に関する支援が必要な場合でも、Norgren の専任サポートチームは、要求の厳しい環境でソレノイドバルブアプリケーションが確実に動作するように、タイムリーで効果的なソリューションを提供する準備ができています。

梱包と配送:

Norgren ソレノイドバルブは、輸送中の最大限の保護を確保するために慎重に梱包されています。各バルブは個別に保護プラスチックバッグに密封され、衝撃や湿気による損傷を防ぐために頑丈なカスタムデザインの段ボール箱に入れられています。梱包には、製品の詳細、モデル番号、取り扱い指示が記載された明確なラベルが含まれています。

配送のために、製品は、移動や衝撃を吸収するためのフォームインサートやバブルラップなどの適切な緩衝材を備えた、より大きなカートンに安全に梱包されます。安全基準を維持しながらスペースを最適化するために、複数のユニットが効率的に積み重ねられます。すべての出荷は、信頼できる運送業者によって処理され、顧客の指定された場所に時間通りに安全に配送されます。
