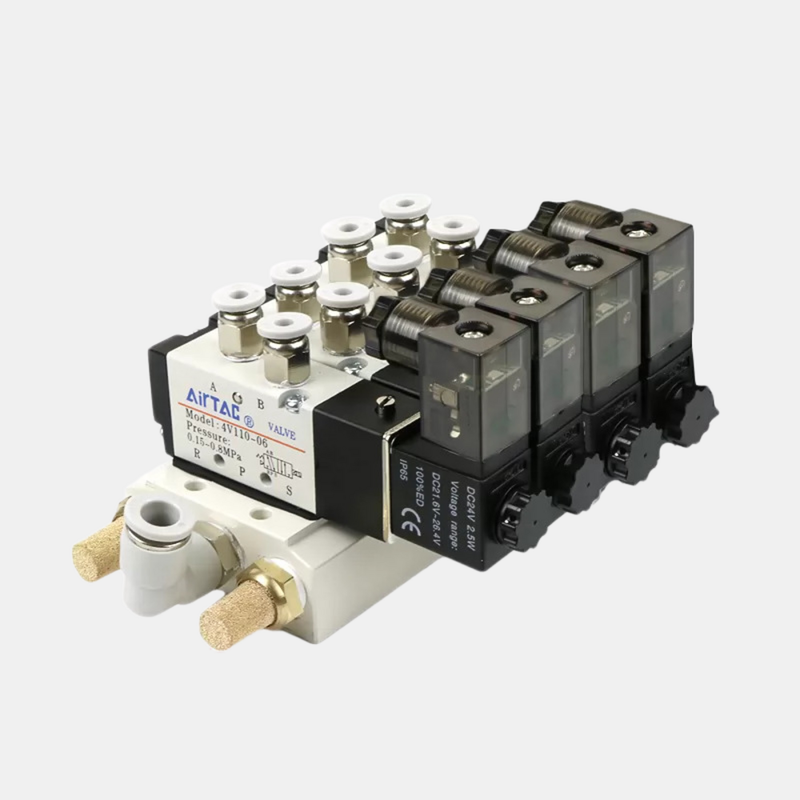

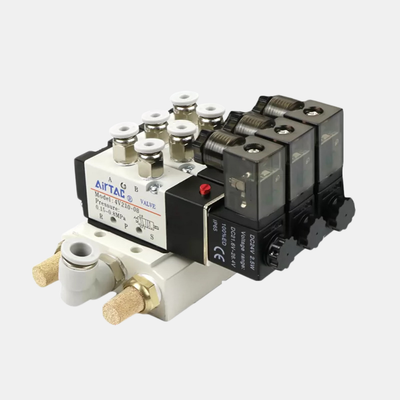

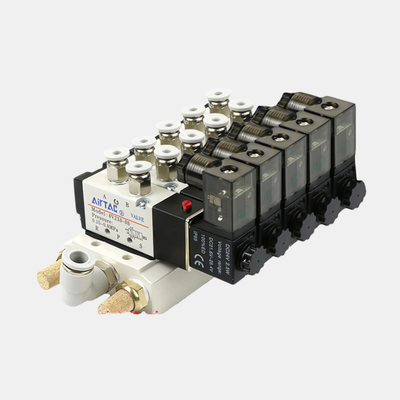

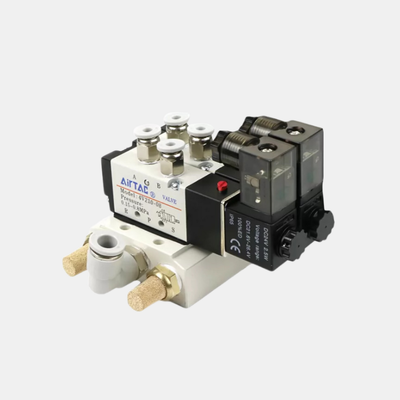

Airtac 4V310-08 マルチステーション電磁弁マニホールドキット 2/3/4/5/6ポジション統合バルブグループ内部 マルチチャンネル空圧回路用

製品説明:

4Vシリーズは、個別の交換用コイルや組み立て済みのマルチステーションマニホールドキットを含む、多用途なパイロット操作式5/2ウェイ空圧ソレノイドバルブを提供します。これらの製品は、産業オートメーションシステム内の圧縮空気の信頼性の高い方向制御を保証するために、細心の注意を払って設計されています。このシリーズは、M5および1/8インチから1/2インチまでのさまざまなポートサイズをサポートし、12 mm²から50 mm²まで拡張される有効断面積を備えています。さらに、流量係数（Cv）は0.56から2.80まであり、さまざまなアクチュエータの寸法と速度の要求に対応します。

このシリーズのバルブは、完全なシングルまたはダブルソレノイドユニット、マニホールド統合または交換用のバルブボディ、およびAC220VまたはDC24V電源と互換性のある個別の交換用コイル（オンサイトメンテナンスに最適）として利用できます。マルチステーションマニホールドキットは、4V210-08および4V110-06モデル用に2〜10ステーションで事前に構成されています。また、4V310-08および4V310-10シリーズ用の特殊キットもあります。この統合マニホールド設計は、複数のバルブを1つの堅牢なベースに統合することで設置プロセスを合理化し、コンパクトな制御キャビネットの貴重なスペースを節約します。また、集中型の供給および排気ポートを備えており、外部フィッティングの必要性を最小限に抑え、個別のバルブ配管と比較して漏れの可能性を減らします。さらに、独立したステーション配線設計により、単一のマニホールドブロック内でACおよびDC電圧の組み合わせが可能になり、PLC制御と手動安全ステーションを統合するシステムに大きな柔軟性を提供します。

耐久性のあるアルミニウム合金で作られたバルブボディは、スライディングコラム構造を採用しており、確実なシールと応答性の高い操作を保証します。内部ボアは、摩擦レベルを低減するために精密に機械加工されており、低い始動圧力を実現し、バルブの耐用年数を延ばします。特に、これらのバルブはオイル潤滑を必要としませんが、潤滑空気を使用する場合は、連続して供給する必要があります（ISO VG32または同等の潤滑剤を推奨）。手動オーバーライド機能は標準装備されており、電気を必要とせずに設置とテストを容易にします。コイルはIP65定格で保護されており、ACバリアントは約3 VA、DCバージョンは約3 Wの消費電力を持ち、モデルによって異なります。

4Vシリーズバルブの標準動作圧力範囲は0.15〜0.8 MPa（21〜114 psi）で、最大耐圧は1.2 MPa（175 psi）です。これらのバルブは、-20℃から+70℃の温度範囲で信頼性の高い動作するように設計されており、幅広い産業環境に適しています。

特徴:

ポートサイズオプションは、M5および1/8インチから1/2インチまであり、4V110-M5、4V110-06、4V210-06、4V210-08、4V310-08、4V310-10、4V410-15シリーズを含むさまざまなモデルに対応します。この範囲により、複数のアプリケーションとの互換性が保証されます。

5/2ウェイパイロット操作式方向制御バルブとして設計されており、ダブルアクティングシリンダーおよび空圧アクチュエータ向けに調整された信頼性の高いスイッチング機能を提供します。ユーザーはシングルおよびダブルソレノイド構成を選択でき、ダブルソレノイドバージョンは位置保持を維持するためのメモリ機能を備えています。

より柔軟な設置オプションのために、バルブボディのみのバージョンが利用可能であり、コイルと配線が既存の場合のマニホールド統合または交換シナリオに最適です。さらに、AC220VおよびDC24Vの個別の交換用コイルは、バルブアセンブリ全体を交換することなく、便利なフィールドサービスのために提供されています。

マルチステーションマニホールドキットは、2〜10ステーションの構成で事前に組み立てられており、特に4V210-08および4V110-06モデル用に設計されており、追加のキットは4V310-08および4V310-10モデルをサポートしています。これらのキットは、設置スペースを削減し、組み立て時間を大幅に短縮するのに役立ちます。

統合マニホールドベースは、複数のバルブを単一の頑丈なベースに統合することでセットアップをさらに合理化し、集中型の供給および排気ポートを備えています。各ステーションの独立した配線により、1つのコンパクトなマニホールドブロックでの電圧ブレンドが可能になり、ACおよびDC電圧が効率的に共存できます。

耐久性のあるアルミニウム合金で作られたバルブボディは、軽量でありながら堅牢で、要求の厳しい産業環境に適しています。スライディングコラム構造は、優れたシールと最小限の摩擦による非常に敏感な応答を保証します。

バルブは潤滑なしで動作するため、メンテナンス手順が簡素化され、食品加工や電子機器組立で重要なオイルミストの汚染を防ぎます。手動オーバーライドは、設置、デバッグ、および緊急操作を支援するための標準機能として含まれています。

コイルはIP65規格に保護されており、防塵性と耐水噴流性を備え、過酷な条件下での信頼性の高いパフォーマンスを保証します。動作圧力範囲は0.15〜0.8 MPaで、幅広い産業用空圧システムに適しており、1.2 MPaの耐圧定格は圧力サージに対する安全マージンを提供します。

最後に、バルブは-20℃から+70℃の広い温度範囲で効率的に動作するように設計されており、典型的な産業環境温度要件に対応します。

技術パラメータ:

アプリケーション:

カスタマイズ:

AirTacは、多様なアプリケーションニーズに対応するために設計された、モデル番号4V210-08のカスタマイズされたG1/4空圧ソレノイドバルブソリューションを提供します。中国で製造され、CE認証を取得したこの空圧バルブは、信頼性の高いパフォーマンスと高品質を保証します。わずか1ユニットの最小注文数量を提供し、プロジェクトの要件に合わせて価格交渉が可能です。

当社の空圧バルブは、5/2ウェイパイロット操作式方向制御バルブタイプ、耐久性のあるアルミニウム合金ボディ材質、標準NBRシール材質を備えています。40μmまでのろ過された空気での使用に最適化されており、効率的で長持ちする操作を保証します。

お客様は、システム仕様に最適な複数のコイル電圧オプション（DC24V、AC110V、AC220Vを含む）から選択できます。パッケージはカートンに安全に梱包され、安全な配送を保証します。

月間5000個の強力な供給能力により、支払い後1〜7営業日以内の迅速な配送を保証します。支払い条件は柔軟で、T/T、Western Union、PayPalを受け付けます。

品質、カスタマイズ、優れたサービスを組み合わせて空圧バルブアプリケーションをサポートするAirTacを、G1/4空圧ソレノイドバルブのニーズにお任せください。

サポートとサービス:

当社の空圧ソレノイドバルブ製品は、さまざまな産業アプリケーションで信頼性の高い効率的なパフォーマンスを提供するように設計されています。最適な操作を保証するために、設置ガイダンス、トラブルシューティング支援、メンテナンス推奨事項を含む包括的な技術サポートとサービスを提供します。

設置については、製品マニュアルを参照して、適切な電気接続と空圧フィッティングを確認してください。適切な設置は、操作上の問題を回避し、バルブの寿命を延ばすために重要です。

操作上の問題が発生した場合は、技術サポートチームがコイルの誤動作、空気漏れ、または電気的障害などの問題を特定するための診断を支援します。汚染を防ぎ、バルブの円滑な機能を確保するために、定期的な点検と清掃をお勧めします。

また、ダウンタイムを最小限に抑え、システムの効率を維持するために、修理サービスと交換部品を提供しています。当社の専門家は、特定のアプリケーション要件を満たすためのバルブ選択とカスタマイズについてアドバイスできます。

当社の技術サポートとサービスを利用することで、空圧ソレノイドバルブのパフォーマンスと耐久性を最大限に引き出し、空圧システムでの一貫した信頼性の高い操作を保証できます。
