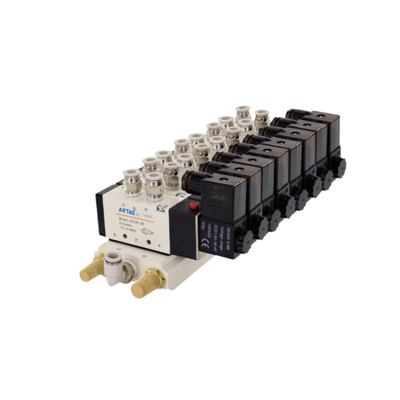

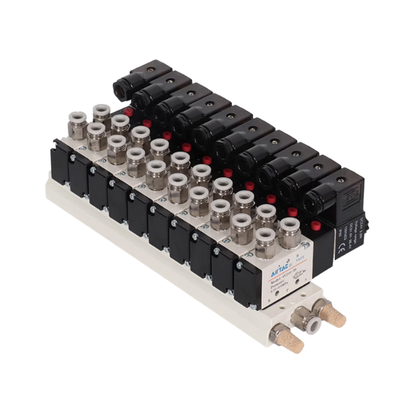

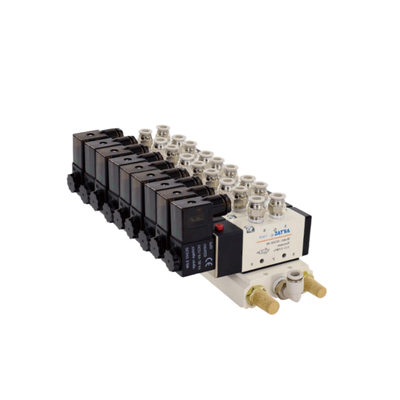

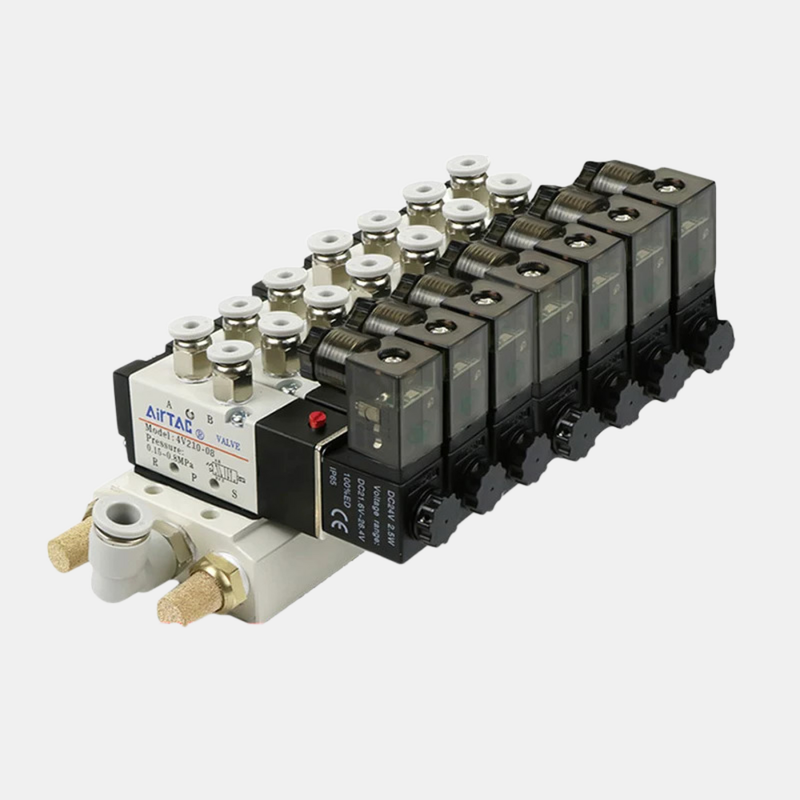

エアタック 4V210-08 方向制御電磁弁アセンブリ 7～10ステーション複合バルブパック 短い流路 低空気漏れ マルチチャンネル空気制御システム用

製品説明:

4Vシリーズは、パイロット操作の5/2ウェイ空圧ソレノイドバルブ、個別の交換用コイル、および組み立て済みのマルチステーションマニホールドキットの多用途コレクションで構成されています。これらのコンポーネントは、産業オートメーションシステム内の圧縮空気の信頼性の高い方向制御を確保するために特別に設計されています。このシリーズには、M5および1/8インチから1/2インチまでのバルブポートサイズが含まれており、12 mm²から50 mm²の効果的な断面積を備えています。さらに、流量係数（Cv）は0.56から2.80まで変化し、さまざまなアクチュエータの寸法と速度要求に対応できます。

バルブは複数の構成で提供されます。完全なシングルまたはダブルソレノイドユニット、マニホールドへの統合または交換用のバルブボディのみ、およびフィールドメンテナンスを容易にするための個別のAC220VまたはDC24V交換用コイルです。マルチステーションマニホールドキットは、4V210-08および4V110-06モデルと互換性のある2から10ステーションで事前に配置されています。4V310-08および4V310-10シリーズ専用のキットも利用可能です。統合マニホールド設計のおかげで、複数のバルブが単一の堅牢なベースに統合され、設置が簡素化され、コンパクトな制御キャビネット内のスペースが節約されます。さらに、集中供給および排気ポートは、外部フィッティングの必要性を最小限に抑え、個別のバルブ配管と比較して潜在的な漏れ点を削減します。各ステーションの独立した配線により、1つのマニホールドブロックでACとDC電圧を混合することも可能になり、PLC制御と手動安全ステーションを組み合わせたシステムの柔軟性が向上します。

バルブボディはアルミニウム合金製で、スライディングコラム構造を採用しており、優れたシーリングと応答性の高い操作を実現します。内部ボアは精密機械加工されており、摩擦を最小限に抑え、低い始動圧力と長いサービス寿命を実現します。これらのバルブはオイル潤滑を必要としませんが、潤滑空気を使用する場合は、ISO VG32または同等の潤滑剤を使用して継続的に供給する必要があります。手動オーバーライド機能が標準で含まれており、電気的電源なしでの設置とトラブルシューティングが可能です。コイルはIP65定格で、ACバージョンは約3 VA、DCバリアントは約3 Wの消費電力です。

動作仕様には、標準圧力範囲0.15〜0.8 MPa（21〜114 psi）と、1.2 MPa（175 psi）の耐圧定格が含まれます。これらのバルブは、-20℃から+70℃までの温度範囲の環境に適しており、幅広い産業用途に対応できます。

特徴:

利用可能なポートサイズは、M5および1/8インチから1/2インチまでです。この範囲は、4V110-M5、4V110-06、4V210-06、4V210-08、4V310-08、4V310-10、および4V410-15を含むさまざまなモデルに対応しており、さまざまなアプリケーションニーズに合わせて柔軟性を提供します。

これらのバルブは、5/2ウェイパイロット操作の方向制御メカニズムで設計されており、特に複動式シリンダーおよび空圧アクチュエータに対して信頼性の高いスイッチング性能を保証します。この機能は、操作の精度と効率を高めます。

お客様は、シングルソレノイドとダブルソレノイドのオプションから選択できます。ダブルソレノイドモデルは、バルブ位置を保持するメモリ機能を備えており、操作中の制御信頼性を向上させます。

システム統合または交換の目的で、バルブボディのみのオプションが利用可能です。これは、コイルと配線がすでに設置されている場合に理想的であり、追加コンポーネントなしでシームレスなマニホールド統合を可能にします。

個別の交換用コイルは、AC220VとDC24Vの両方のバリアントで提供されます。これにより、バルブアセンブリ全体を変更する必要なく、フィールドサービスでコイルを簡単に交換できるため、ダウンタイムとメンテナンスコストが削減されます。

マルチステーションマニホールドキットは、4V210-08および4V110-06モデルなどのモデルで、2から10ステーションの構成で事前に組み立てられています。4V310-08および4V310-10用の追加キットも利用可能で、すべて設置スペースと組み立て時間を最小限に抑えるように設計されています。

統合マニホールドベースは、複数のバルブを単一の堅牢なベースに統合し、集中供給および排気ポートを備えています。この設計は、システムセットアップを簡素化し、全体的な耐久性を向上させます。

単一のマニホールドで電圧を混合できることが注目すべき機能です。各ステーションは独立して配線できるため、コンパクトなマニホールドブロック内でACとDC電圧を組み合わせることができ、汎用性が向上します。

アルミニウム合金から作られたバルブボディは、軽量で耐久性があり、要求の厳しい産業環境に適しています。この材料の選択は、強度を維持しながらシステム全体の重量を削減するのに役立ちます。

スライディングコラム構造は、優れたシーリングと低摩擦による敏感な応答を保証します。これにより、スムーズな操作とバルブコンポーネントの寿命の向上が実現します。

これらのバルブは潤滑の必要なく動作するため、メンテナンスが簡素化され、オイルミスト汚染のリスクが排除されます。これは、食品加工や電子機器組み立てアプリケーションにおいて重要な考慮事項です。

手動オーバーライドが標準機能として含まれており、必要に応じて設置、トラブルシューティング、および緊急操作を容易にします。

コイルはIP65規格に保護されており、防塵性と水噴流に対する耐性があるため、バルブは困難な環境条件での使用に適しています。

これらのバルブは、0.15〜0.8 MPaの圧力範囲で効率的に動作し、さまざまな産業用空圧システムに適しており、耐圧は1.2 MPaで定格されており、圧力サージに対して安全なマージンを提供します。

標準的な産業環境条件に対応する、-20℃から+70℃までの幅広い温度範囲で信頼性の高いパフォーマンスを発揮するように設計されています。

技術パラメータ:

アプリケーション:

5/2ウェイ機能は、空圧アクチュエータの伸長および収縮操作に使用され、正確な複動式シリンダー制御を提供します。このセットアップは、さまざまな産業用途に適した信頼性の高い効率的な操作を保証します。

マニホールドキットを備えたマルチシリンダー自動化パネルは、空気供給と配線を集中化します。この設計は、最大10個のバルブステーションを収容できるコンパクトな制御キャビネットをサポートし、システム統合とメンテナンスを合理化します。

単一のマニホールドは、DC 24V PLC駆動バルブステーションとAC 220V手動安全ステーションの両方をホストできます。この柔軟性により、設置が簡素化され、汎用性の高い制御システム構成が可能になります。

方向制御は、製造、組み立て、および包装機械において重要な役割を果たします。これらの制御ソリューションは、さまざまな産業分野で効率的な自動化プロセスを可能にします。

制御システムは、マテリアルハンドリング操作におけるグリッパー、クランプ、および位置決めアクチュエータの管理に不可欠であり、コンポーネントおよび製品の正確で信頼性の高い移動を保証します。

潤滑フリーの動作モードは、生産ラインでのオイル汚染を防ぎ、食品加工や電子機器の組み立てなどの敏感な環境にこれらの制御システムを理想的にします。

コイルとバルブボディを個別に交換できるオプションにより、メンテナンスが簡素化されます。このターゲットを絞った修理アプローチにより、マニホールドアセンブリ全体を交換する必要がなくなり、ダウンタイムとコストが削減されます。

カスタマイズ:

当社のAirTac 4V210-08空圧バルブは、お客様の特定の要件を満たす優れたカスタマイズサービスを提供します。中国で製造された高品質のNAMURソレノイドバルブとして、信頼性の高いパフォーマンスと安全性を保証するCE認証を取得しています。

5/2ウェイパイロット操作方向制御バルブは、耐久性のあるアルミニウム合金ボディと標準NBRシール材を備えており、40μmまでろ過された空気で使用するように設計されています。バルブは≤0.03秒の高速応答時間を提供し、精密空圧制御システムに最適です。

カートンでの梱包、T/T、Western Union、Paypalなどの柔軟な支払い条件を含むカスタマイズオプションを提供しています。最小注文数量はわずか1個で、月間5000個の供給能力があり、小規模および大規模な注文の両方を効率的に処理できます。

納期は迅速で、支払い後1〜7営業日です。G1/4空圧ソレノイドバルブは速やかにお届けします。価格は注文量と特定のカスタマイズニーズに基づいて交渉可能であり、投資に対して最高の価値を得ることができます。

AirTac 4V210-08空圧バルブの製品カスタマイズサービスを選択して、空圧システムのパフォーマンスと信頼性を向上させるためのオーダーメイドソリューションをご利用ください。

サポートとサービス:

当社の空圧ソレノイドバルブ製品は、空圧システムの信頼性の高い効率的な制御を提供するように設計されています。技術サポートについては、設置、操作、およびトラブルシューティングのガイドラインについて製品マニュアルを参照してください。損傷を回避し、最適なパフォーマンスを確保するために、バルブが指定された流れ方向と電気定格に従って設置されていることを確認してください。

製品に問題が発生した場合は、仕様に従って電気接続、供給電圧、および空気圧レベルを確認してください。バルブコンポーネントの清掃や空気漏れの確認を含む定期的なメンテナンスは、適切な機能を維持するために推奨されます。

当社は、製品コンサルティング、設置支援、およびトラブルシューティングサポートを含む包括的なサービスを提供しており、空圧ソレノイドバルブのパフォーマンスを最大限に引き出すのに役立ちます。交換部品やアップグレードも利用可能で、機器の寿命を延ばすことができます。

技術文書、ソフトウェアアップデート、およびFAQについては、オンラインサポートポータルをご覧ください。当社の専門家チームは、空圧システムがスムーズかつ効率的に動作するように、迅速かつ効果的なソリューションを提供することに専念しています。
