Airtac 4V410-15 大流量スライド式エアコントロールバルブ アルミニウム合金ボディ 潤滑不要 手動オーバーライド ヘビーデューティーシリンダー駆動回路用

製品説明:

4Vシリーズは、パイロット操作式の5/2ウェイ空圧ソレノイドバルブを包括的に取り揃えています。この範囲には、個別の交換用コイルと、組み立て済みのマルチステーションマニホールドキットが含まれており、すべて産業オートメーションアプリケーションにおける圧縮空気の信頼性の高い方向制御を保証するように設計されています。バルブポートのサイズは1/8インチから1/2インチまで、流量容量（Cv）は約0.56から2.80まで変化します。この多様性により、さまざまなアクチュエータサイズと速度要件に効率的に対応できます。

バルブはいくつかの構成で利用可能です。完全なシングルまたはダブルソレノイドアセンブリ、マニホールド統合または交換用のバルブボディのみ、およびオンサイトサービス用のAC220VまたはDC24Vの個別の交換用コイルです。マルチステーションマニホールドキットは、4V210-08および4V110-06などのモデル用に2〜10ステーションで事前に配置されています。さらに、4V310-08および4V310-10シリーズ用の特定のキットも提供されています。マニホールド設計は、P（インレット）およびR/S（排気）ポートを集中化し、外部フィッティングを大幅に削減し、各バルブを個別に配管する場合と比較して潜在的な漏れポイントを70％以上削減します。さらに、独立したステーション配線により、1つのマニホールドブロックでACとDC電圧を組み合わせることができ、PLC制御と手動安全スイッチを統合するシステムに柔軟性が向上します。

アルミニウム合金で構成されたバルブボディは、最小限の摩擦で敏感な応答を提供するスライディングコラム構造を備えています。これらのバルブはオイル潤滑を必要としませんが、潤滑空気を使用する場合は、ISO VG32または同等品を推奨し、継続的に供給する必要があります。手動オーバーライドは標準で含まれており、電気電源なしで設置とデバッグを進めることができます。コイルはIP65定格で、モデルに応じて約3 VA（AC）または3 W（DC）を消費します。バルブは、0.15〜0.8 MPa（21〜114 psi）の標準圧力範囲で動作し、特定のソースに応じて1.2〜1.5 MPaの耐圧性を備えています。

特徴:

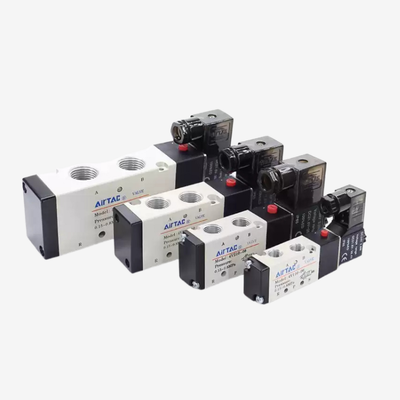

ポートサイズは1/8インチから1/2インチまでで、4V110-M5、4V110-06、4V210-06、4V210-08、4V310-08、4V310-10、4V410-15などの複数のモデルに対応します。この柔軟性により、幅広いアプリケーションとの互換性が保証されます。

これらのバルブは、5/2ウェイパイロット操作式の方向制御設計を採用しており、ダブルアクティングシリンダーおよび空圧アクチュエータの信頼性の高いスイッチング機能を提供します。これにより、正確な空圧制御のための信頼性の高い選択肢となります。

シングルおよびダブルソレノイドの両方のオプションが利用可能です。ダブルソレノイドバリアントには、バルブの位置を維持するのに役立つメモリ機能が含まれており、複雑なシステムでの操作信頼性を向上させます。

コイルと配線がすでに設置されている状況では、バルブボディのみのオプションが提供されます。これは、マニホールド統合または交換部品として理想的であり、ダウンタイムを削減し、メンテナンスを簡素化します。

個別の交換用コイルは、AC220VおよびDC24Vバージョンで提供されており、バルブアセンブリ全体を交換する必要なく、フィールドサービスが可能です。この機能は、コスト効率の高いメンテナンスをサポートし、システムの中断を最小限に抑えます。

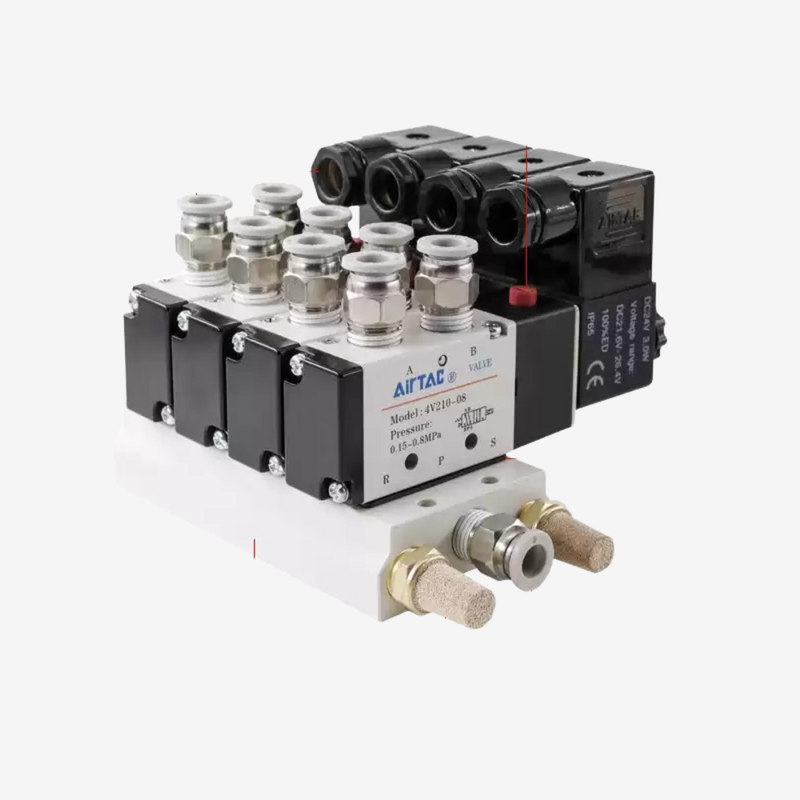

マルチステーションマニホールドキットは、4V210-08および4V110-06モデル用に2〜10ステーションの範囲で事前に組み立てられた構成で利用可能です。4V310-08および4V310-10モデル用の追加キットも提供されています。これらのキットは、設置スペースの要件と組み立て時間を大幅に削減するのに役立ちます。

集中化された空気ロジスティクスは、統合された大口径のPおよびR/Sポートによって達成され、外部フィッティングと潜在的な漏れポイントを70％以上削減します。これにより、システム信頼性が向上し、メンテナンス作業が削減されます。

設計は、単一のマニホールドでの電圧ブレンディングをサポートします。各ステーションでの独立した配線により、コンパクトなブロック内でACおよびDC電圧を混合できます。これにより、システム構成の柔軟性が向上します。

未使用のステーションをシールするためのブランクプレートの使用により、モジュラー拡張が容易になります。これにより、メイン空気供給の再配線なしで将来のアップグレードが容易になり、スケーラブルなシステム開発がサポートされます。

アルミニウム合金で構成されたバルブボディは、軽量でありながら耐久性のあるソリューションを提供し、要求の厳しい産業環境に適しています。スライディングコラム構造は、優れたシーリングと最小限の摩擦による敏感な応答を保証します。

バルブは潤滑の必要なく動作するため、メンテナンスが簡素化され、オイルミストの汚染を防ぎます。これは、食品加工または電子機器組立アプリケーションで特に有益です。

手動オーバーライドは標準機能として含まれており、必要に応じて設置、トラブルシューティング、および緊急操作を容易にします。

コイルはIP65定格で保護されており、防塵性と耐水噴流性を備えているため、過酷で困難な環境での使用に適しています。

これらのバルブは、0.15〜0.8 MPaの圧力範囲で効果的に動作し、幅広い産業用空圧システムとの互換性を保証します。さらに、1.2〜1.5 MPaの耐圧定格は、潜在的な圧力サージに対応するための安全マージンを提供します。

技術パラメータ:

アプリケーション:

ダブルアクティングシリンダー制御は、5/2ウェイバルブ機能を使用して、空圧アクチュエータの伸長と収縮を効率的に管理します。このセットアップは、さまざまな産業アプリケーションで正確で信頼性の高い操作を保証します。

マルチシリンダー自動化パネルには、空気供給と電気配線の両方を集中化するマニホールドキットが装備されています。この設計は、最大10個のバルブステーションを収容できるコンパクトな制御キャビネットの作成をサポートし、スペースと整理を最適化します。

混合電圧制御システムでは、単一のマニホールドが異なる電圧レベルで動作するバルブステーションをホストできます。これには、PLCによって駆動されるDC 24Vステーションと、AC 220V手動安全ステーションが含まれており、同じ制御セットアップ内で柔軟な統合オプションを提供します。

方向制御バルブは、製造、組立、包装機械などのさまざまな分野で重要な役割を果たします。これらは、高性能産業オートメーションに不可欠なスムーズで正確なモーション制御を可能にします。

マテリアルハンドリングでは、グリッパー、クランプ、および位置決めアクチュエータの制御が不可欠です。これらのコンポーネントは、生産およびロジスティクスのさまざまな段階での安全な取り扱いと正確な配置を保証します。

組立ラインでの潤滑フリー操作技術の使用は、食品および電子機器のオイル汚染を防ぎ、衛生基準を維持し、製造プロセス全体で敏感なコンポーネントを保護します。

フィールドメンテナンスおよびレトロフィットの目的で、コイルとバルブボディのみを含む交換オプションが利用可能です。このターゲットを絞った修理アプローチにより、マニホールドアセンブリ全体を交換する必要がなくなり、ダウンタイムとメンテナンスコストが削減されます。

カスタマイズ:

当社のAirTac 4V110-M5空圧ソレノイドバルブは、お客様の特定のニーズを満たすカスタマイズ可能なソリューションを提供します。5/2ウェイパイロット操作式方向制御バルブとして、0.15～0.8 MPa (21～114 Psi) の動作圧力範囲で信頼性の高いパフォーマンスを発揮するように設計されており、ろ過空気 (40 μm) アプリケーションに適しています。

標準のNBRを含むシール材、およびさまざまな環境での耐久性を確保するためにIP65定格のコイル保護を含むカスタマイズオプションを提供しています。各空圧バルブはCE認証を取得しており、中国で製造されており、品質とコンプライアンスを保証します。

最小注文数量はわずか1個で、価格は予算に合わせて交渉可能です。ソレノイドバルブを輸送中に保護するために、カートンに安全に梱包されます。

月間5000個の供給能力により、支払い後1〜7営業日以内に迅速に注文を履行できます。支払い条件は柔軟で、お客様の便宜のためにT/T、Western Union、およびPaypalをサポートしています。

お客様の要件に合わせた、信頼性の高い効率的なソレノイドバルブソリューションのために、当社の空圧バルブカスタマイズサービスを選択してください。

梱包および出荷:

製品の梱包と出荷

空圧ソレノイドバルブは、完璧な状態で届くように慎重に梱包されています。各バルブは保護プラスチックバッグにしっかりと配置され、次に輸送中の損傷を防ぐためにフォームまたはバブルラップでクッションされています。包まれた製品は、取り扱いと輸送のストレスに耐えるように設計された頑丈な段ボール箱に入れられます。

バルク注文の場合、複数のユニットが各アイテム間に十分なパディングを施した大きな箱にきれいに配置され、移動や衝撃による損傷を防ぎます。すべてのパッケージには、製品情報、取り扱い指示、および出荷の詳細が明確にラベル付けされています。

出荷は、お客様の要件と目的地に応じて、航空、海上、または陸上貨物で利用可能です。信頼できる物流パートナーと協力して、指定された場所に空圧ソレノイドバルブをタイムリーかつ安全に配送することを保証します。追跡情報は、お客様の便宜のために発送時に提供されます。
