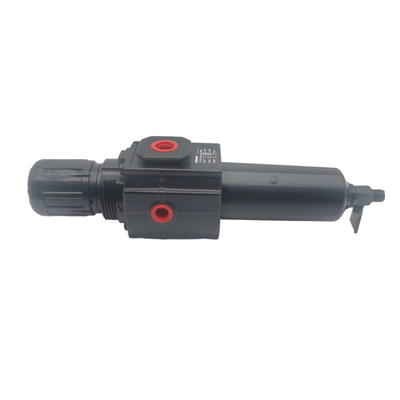

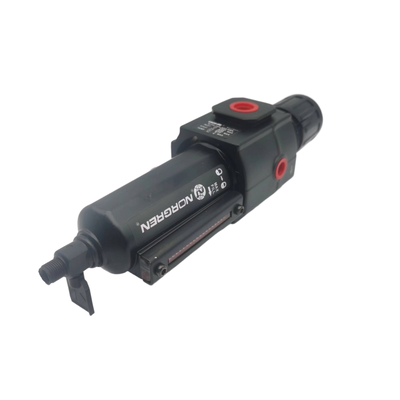

1. NORGREN B73G‐4GK‐AP3‐RMN B73G‐4GK‐QP1‐RMG エクセロンフィルター調節器 G1/2 自動手動排水保護ポリカーボネートボウル 5μm 40μm 計量付き/無計量付きプッシュロックノブ

製品説明:

Norgren B72GおよびB73Gシリーズは、Excelonモジュラーエアプレパレーションシステム内の高性能フィルターレギュレーターです。これらの統合ユニットは、ろ過と圧力調整の両方の機能を単一のコンパクトなハウジングに組み合わせています。圧縮空気ラインから水や固体粒子を効果的に除去し、下流の正確な圧力制御を維持します。

汎用性を考慮して設計されたExcelonシステムは、他のExcelonコンポーネントと並んでインラインまたはモジュラー設置に対応します。Quickclamp接続は、システムの拡張とメンテナンスを簡素化し、効率的でユーザーフレンドリーな統合プロセスを提供します。

B72GシリーズはG1/4およびG3/8ポートサイズで提供され、流量は38 dm³/s（80 SCFM）です。一方、B73GシリーズはG1/4、G3/8、G1/2ポートオプションをサポートし、流量は50 dm³/s（106 SCFM）に増加します。両方の製品ラインは、入口圧力変動が出口圧力に与える影響を低減するバランスバルブ設計を採用しており、安定した信頼性の高いレギュレーションを保証します。

これらのユニットは、5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントを備え、手動または自動ドレンの構成で利用可能です。この柔軟性により、幅広い産業用途に適しています。

主な機能には、いたずら防止カバーで保護されたプッシュロック調整ノブ、メンテナンスを簡素化するクイックリリースバヨネット式ボウル、空気の流れを妨げることなく圧力監視を可能にするフルフローゲージポートが含まれます。透明なポリカーボネート製ボウルは、凝縮水レベルの360度表示を提供し、亜鉛およびアルミニウム製ボディのオプションは、過酷な産業環境での耐久性を保証します。

特徴:

このデバイスは、粒子ろ過と圧力調整を単一のコンパクトなユニットに統合しています。これらの機能を統合することで、パフォーマンスを損なうことなく貴重な設置スペースを節約できます。

システムは柔軟な設置のために設計されており、インラインまたはモジュラーセットアップが可能です。便利なQuickclamp接続を介して他のExcelonエアプレパレーション製品と簡単に接続でき、システムの汎用性とメンテナンスの容易さを向上させます。

さまざまな汚染物質除去ニーズに対応するために、2つのろ過グレードが利用可能です。お客様は、5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントから選択でき、さまざまな用途に効果的なろ過を提供します。

製品は、手動および自動ドレンオプションの両方を提供します。ユーザーは、操作の好みに基づいて、手動1/4回転ドレンを選択するか、自動ドレン構成を選択できます。

360°表示を提供するポリカーボネート製ボウルを装備しているため、ユーザーは凝縮水レベルを一目で簡単に監視できます。この透明な設計はメンテナンスを簡素化し、タイムリーなドレン操作を保証します。

プッシュロック調整ノブは、操作中の偶発的な圧力変化を防ぎます。さらに、いたずら防止カバーを利用して圧力設定をさらに保護できます。

リリーフ設計により、システムがデッドエンドになったときに下流の圧力を低減できます。一方、バランスバルブ設計は、入口圧力変動の影響を最小限に抑え、安定したレギュレーションのために一貫した出口圧力を保証します。

1/8"サイズのフルフローゲージポートは、空気の流れを制限することなく圧力監視を可能にします。クイックリリースバヨネットボウル機構により、エレメント交換とメンテナンスのためにボウルを迅速かつ工具なしで取り外すことができます。

ユニットは高い流量容量を提供し、2つのモデルがあります。B72Gは38 dm³/s（80 SCFM）を供給し、B73Gは50 dm³/s（106 SCFM）を提供します。出口圧力が0.3〜10 barで調整可能で、幅広い圧力範囲をサポートします。

最大入口圧力は、透明ボウルの場合は10 bar、金属ボウルの場合は17 barです。動作温度範囲はボウル材料によって異なり、ポリカーボネートボウルの場合は-34°Cから+50°C、金属ボウルの場合は-20°Cから+65°Cで、さまざまな環境条件に対応します。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社の空圧フィルターレギュレーター潤滑器（FRL）ユニットは、クリーンで調整され、潤滑された空気供給を提供することにより、空圧システムの最適なパフォーマンスと長寿命を確保するように設計されています。技術サポートについては、設置ガイドライン、メンテナンススケジュール、およびトラブルシューティングのヒントについて製品マニュアルを参照してください。

フィルターエレメントの定期的なメンテナンスは、汚染を防ぎ、空気の流れ効率を維持するために不可欠です。運転条件に基づいて、フィルターエレメントを定期的にチェックおよび交換することをお勧めします。

レギュレーターは、空圧機器の仕様に従って、希望の圧力に調整する必要があります。損傷を防ぎ、安全を確保するために、最大圧力定格を超えないようにしてください。

潤滑器は、適切な空圧オイルで満たし、適切な潤滑レベルを維持するために監視する必要があります。これにより、摩耗が軽減され、空圧コンポーネントの寿命が延びます。

FRLユニットで圧力変動、空気漏れ、潤滑の問題などの問題が発生した場合は、ユーザーマニュアルのトラブルシューティングセクションを参照してください。一般的な解決策には、フィルターの詰まりの確認、レギュレーター設定の検証、潤滑器が適切に満たされ、機能していることの確認が含まれます。

スペアパーツやサービスオプションを含む包括的なサポートについては、公式製品ドキュメントを参照するか、認定サービスセンターに連絡してください。
