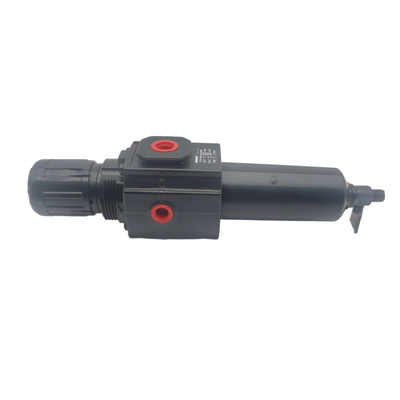

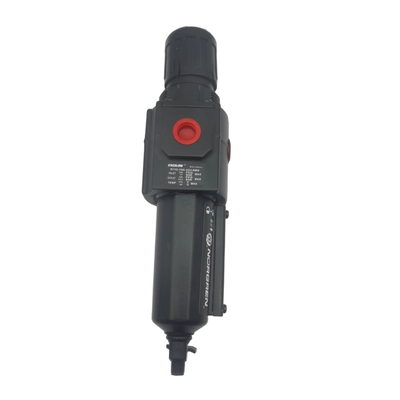

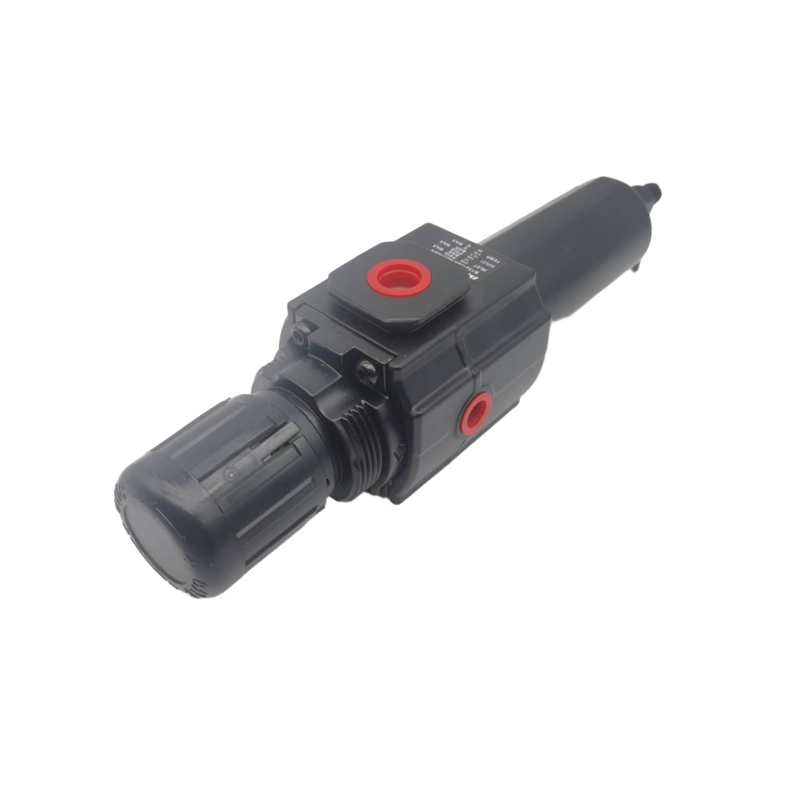

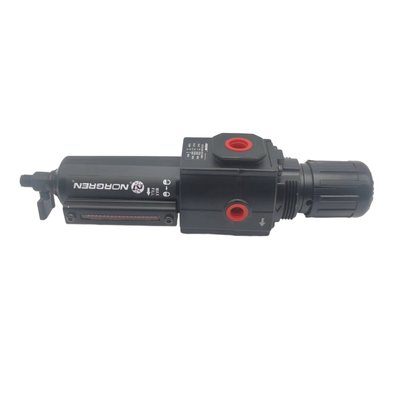

NORGREN B73G‑3AK‑QD1‑RMG B73G‑3GK‑QD3‑RMG B73G‑4AK‑AD1‑RMN Excelon Plus 圧縮空気処理コンポーネント ツールフリーボウル分解 交換可能エレメント 広範囲温度

製品説明：

Norgren B72G および B73G シリーズは、Excelon モジュラー空気準備システム内の高性能フィルター レギュレーターを代表します。これらの統合デバイスは、濾過と圧力調整の両方を 1 つのコンパクトなユニットに組み込んでおり、圧縮空気ラインから水と固体汚染物質を効果的に除去しながら、下流側の正確な圧力制御を保証します。革新的な Excelon 設計は、他の Excelon コンポーネントと一緒にインラインまたはモジュール式の設置をサポートし、クイッククランプ接続を利用して簡単なシステム拡張と簡素化されたメンテナンスを促進します。

B72G シリーズは、G1/4 および G3/8 のポート サイズで提供され、最大 38 dm3/s (80 SCFM) の流量をサポートします。比較すると、B73G シリーズには G1/4、G3/8、および G1/2 ポート オプションが含まれており、50 dm3/s (106 SCFM) というより高い流量能力を実現します。どちらのシリーズも、入口圧力変動による出口圧力への影響を軽減するバランスの取れたバルブ設計を採用しており、安定した信頼性の高い調整を実現します。さらに、これらのユニットには、5 μm または 40 μm 定格で利用可能な焼結ポリプロピレン フィルター エレメントが装備されており、手動と自動の両方のドレン オプションを提供するため、幅広い産業要件を満たす多用途性が可能になります。

ユーザーの利便性を念頭に置いて設計されたユニットは、いたずら防止カバーで保護されたプッシュロック調整ノブを備えています。クイックリリースバヨネットボウルによりメンテナンスが簡素化され、フルフローゲージポートにより、エアフローを制限することなく継続的な圧力監視が可能になります。透明なポリカーボネート製ボウルは 360 度の視認性を提供し、凝縮水レベルを簡単に監視できます。これらのフィルタ レギュレータは亜鉛またはアルミニウムのボディで構築されており、最も困難な環境でも耐久性のある動作を保証します。

特徴：

統合されたフィルタとレギュレータは、粒子のろ過と圧力調整を 1 つのコンパクトなユニットに組み合わせています。この設計は、効率的な空気処理を確保しながら、貴重な設置スペースを節約するのに役立ちます。

Excelon モジュラー システムを搭載したこの製品は、インライン設置とモジュラー設置の両方をサポートします。ユーザーは、便利なクイッククランプ接続を使用して、他の Excelon 空気準備装置に簡単に接続できます。

このフィルターには、5 μm および 40 μm の焼結ポリプロピレン エレメントの 2 つのグレードがあります。どちらのオプションも汚染物質を効果的に除去して下流の機器を保護します。

凝縮水管理には、手動 1/4 回転ドレンまたは自動ドレン構成のオプションがあります。透明なポリカーボネート製ボウルは 360 度の視認性を提供し、凝縮水レベルを一目で簡単に監視できます。

このユニットには、圧力設定の偶発的な変更を防ぐプッシュロック調整ノブが装備されています。セキュリティを強化するために、改ざん防止カバーも利用できます。リリーフ設計により、システムが行き止まりになったときに下流側で圧力を下げることができます。

バランスの取れたバルブ設計により、入口圧力変動の影響が最小限に抑えられ、安定した出口圧力調整が保証され、一貫したパフォーマンスが実現します。

フルフローの 1/8 インチ ゲージ ポートにより、エアフローを制限することなく圧力監視が可能です。クイックリリース バヨネット ボウルによりメンテナンスが簡素化され、工具を必要とせずにエレメント交換の際にボウルを素早く取り外すことができます。

このユニットは高い流量能力を備え、モデル B72G と B73G はそれぞれ 38 dm3/s (80 SCFM) と 50 dm3/s (106 SCFM) をサポートします。

出口圧力は 0.3 ～ 10 bar の広い範囲で調整できます。最大入口圧力はボウルの材質によって異なります。透明なボウルの場合は最大 10 bar、金属ボウルの場合は最大 17 bar。

動作温度範囲はボウルのタイプによっても異なります。ポリカーボネート製ボウルの定格は -34°C ～ +50°C、金属製ボウルの定格は -20°C ～ +65°C です。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社の空気圧フィルタ レギュレータ ルブリケータ (FRL) ユニットは、清浄で調整され、潤滑された空気を供給することで、空気圧システムの最適な性能と寿命を保証するように設計されています。技術サポートについては、製品マニュアルのインストール ガイドライン、メンテナンス手順、トラブルシューティングのヒントを参照してください。

FRL ユニットの定期的なメンテナンスには、蓄積した汚染物質を除去するためのフィルター ボウルのチェックと排出、正しい圧力設定の確認、および適切な潤滑レベルの確保が含まれます。システムの故障を防ぐために、フィルタエレメントと潤滑油の交換はメンテナンススケジュールに指定されているように実行する必要があります。

FRL ユニットに問題が発生した場合は、空気供給が推奨圧力範囲内であること、フィルタ エレメントが詰まっていないこと、およびルブリケータに適切な種類と量のオイルが含まれていることを確認してください。高度なトラブルシューティングについては、製品に付属の詳細な技術文書を参照してください。

また、当社は、空気圧機器の効率と信頼性を最大化するために、設置支援、システム診断、予防保守プログラムなどの包括的なサービスも提供しています。当社の技術チームは、カスタム構成と既存システムとの統合をサポートする体制を整えています。

空圧フィルタ レギュレータ ルブリケータと互換性のあるスペアパーツおよびアクセサリについては、製品ドキュメントのパーツ リストを参照して、正しい選択と取り付けを確認してください。純正部品を使用することで、最適な性能と安全基準を維持できます。

システムのパフォーマンスを向上させるには、アプリケーション要件に合わせて圧力レギュレータの定期的な校正とルブリケータ出力の検査を検討してください。 FRL ユニットの適切な選択とセットアップは、空気の質を維持し、下流のコンポーネントを保護するために重要です。

梱包と配送:

製品の梱包:空圧フィルタ レギュレータ ルブリケータは、輸送中の保護を確保するために、頑丈で耐衝撃性のボックスに安全に梱包されています。内部にはフォームインサートでクッションが施されており、動きや損傷を防ぎます。付属品やマニュアルを含むすべてのコンポーネントは、清潔さと完全性を維持するためにきちんと整理され、ビニール袋に密封されています。パッケージには、製品の詳細、取り扱い説明、バーコードが記載されており、簡単に識別できます。

配送：製品は、標準配送または速達配送のオプションを備えた信頼できる宅配便サービスを使用して発送されます。品質と完全性を保証するために、各パッケージは発送前に注意深く検査されます。リアルタイム監視のため、出荷時に追跡情報が顧客に提供されます。大量注文の場合、安定性を高め、輸送中の安全な取り扱いを容易にするために、製品はパレット化され、収縮包装されます。
