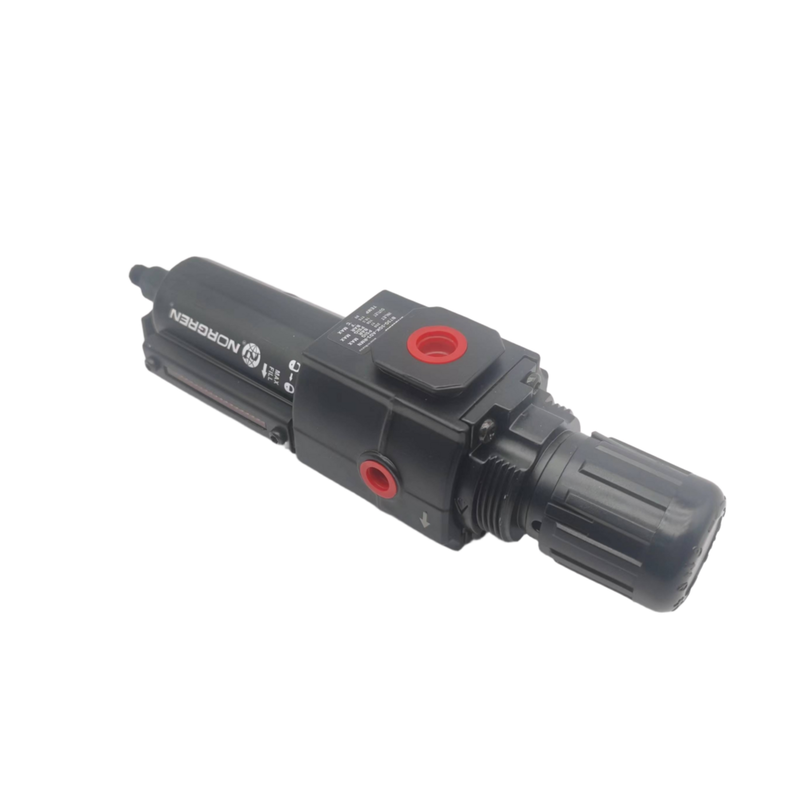

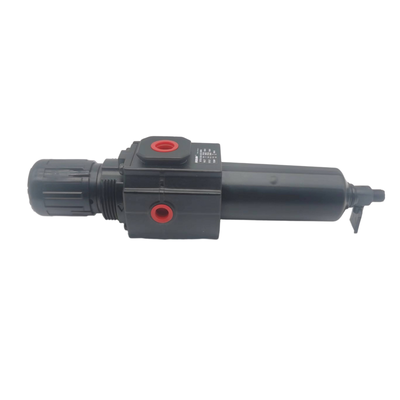

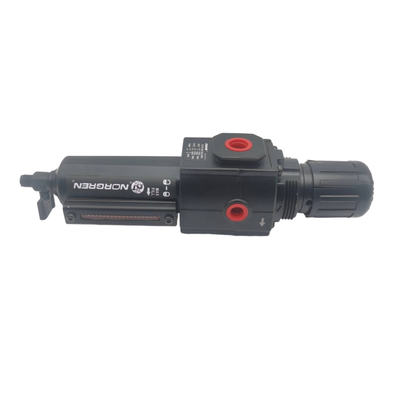

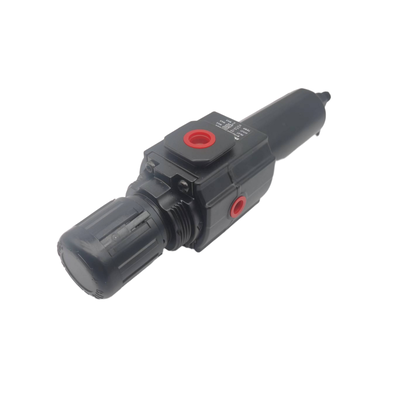

NORGREN B73G‑2GK‑QD1‑RMG B73G‑2AK‑QD1‑RMN 空圧フィルターレギュレーター 高効率オイル‑水分離 フル‑フローゲージポート 繊維機械および空圧テスト制御回路用

製品説明:

Norgren B72GおよびB73Gシリーズは、Excelonモジュラーエアプレパレーションシステム内の高性能フィルターレギュレーターです。これらの統合デバイスは、ろ過と圧力調整の両方の機能を単一のコンパクトなハウジングに組み合わせています。圧縮空気ラインから水や固体汚染物質を効果的に除去すると同時に、下流の圧力を正確に制御します。

柔軟性を考慮して設計されたExcelonシステムにより、これらのユニットはインラインまたは他のExcelonコンポーネントと並んでモジュラーセットアップの一部として設置できます。Quickclamp接続を利用することで、このシリーズは簡単な拡張をサポートし、メンテナンス手順を簡素化して、システム全体の効率を高めます。

B72GシリーズはG1/4およびG3/8のポートサイズで利用可能で、流量は38 dm³/s（80 SCFM）です。対照的に、B73Gシリーズは、G1/4、G3/8、G1/2のより広いポートオプションを提供し、50 dm³/s（106 SCFM）のより高い流量をサポートします。どちらのモデルもバランスバルブ設計を採用しており、これにより入口圧力変動が出口圧力に与える影響を最小限に抑え、安定した信頼性の高いレギュレーションを保証します。

これらのフィルターレギュレーターには、5 µmまたは40 µm定格の焼結ポリプロピレンフィルターエレメントが装備されており、手動および自動ドレン構成の両方が提供されます。このような汎用性により、正確なエアプレパレーションと汚染物質除去を必要とする幅広い産業用途に適しています。

追加機能には、不正開封防止カバーで保護されたプッシュロック調整ノブと、メンテナンス作業を簡素化するクイックリリースバヨネットボウルが含まれます。フルフローゲージポートにより、空気の流れに影響を与えることなく圧力監視が可能であり、透明なポリカーボネートボウルは凝縮水レベルの360度視認性を提供します。ユニットは耐久性のある亜鉛およびアルミニウムボディで構成されており、過酷な運用環境に適しています。

特徴:

統合フィルターとレギュレーターは、粒子ろ過と圧力調整を単一のコンパクトなユニットに組み合わせています。この設計は、効率的なエアプレパレーションを確保しながら、貴重な設置スペースを節約するのに役立ちます。

Excelonモジュラーシステムを特徴とするこの製品は、インラインおよびモジュラーの両方の設置をサポートします。便利なQuickclamp接続を使用して、他のExcelonエアプレパレーションコンポーネントとシームレスに接続します。

さまざまなアプリケーションのニーズに対応するために、2つのろ過グレードが利用可能です。汚染物質の効果的な除去のために、5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントから選択できます。

手動および自動ドレンオプションにより、設計は柔軟性を提供します。メンテナンスの好みに基づいて、手動1/4回転ドレンまたは自動ドレンセットアップのいずれかを選択してください。

透明なポリカーボネートボウルは凝縮水レベルの360°視認性を提供し、簡単な監視を可能にします。プッシュロック調整ノブは、偶発的な圧力変化を防ぎ、セキュリティを強化するために不正開封防止カバーで強化できます。

リリービング設計により、システムがデッドエンドになったときに下流の圧力を下げることができます。さらに、バランスバルブ設計は、入口圧力変動が出口圧力に与える影響を最小限に抑え、安定したレギュレーションを保証します。

フルフロー1/8"ゲージポートにより、空気の流れを制限することなく圧力監視が可能です。クイックリリースバヨネットボウルは、エレメント交換とメンテナンスのために迅速かつ工具なしで取り外し可能です。

• 高流量容量: B72Gは38 dm³/s（80 SCFM）を提供します。B73Gは50 dm³/s（106 SCFM）を提供します。
• 圧力範囲: 出口圧力は0.3〜10 barで調整可能です。
• 最大入口圧力: 透明ボウルは10 bar、金属ボウルは17 bar。
• 動作温度: ポリカーボネートボウルの場合は-34°C〜+50°C、金属ボウルの場合は-20°C〜+65°C。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社の空圧フィルターレギュレーター潤滑器（FRL）ユニットは、クリーンで調整された潤滑された空気供給を提供することにより、空圧システムの最適なパフォーマンスと寿命を確保するように設計されています。技術サポートについては、支援を求める際にFRLユニットのモデル番号と仕様を準備しておいてください。

設置: FRLユニットの効果的な運用には、適切な設置が不可欠です。デバイスに示されている流れの方向に従って、ユニットが正しい向きに設置されていることを確認してください。損傷を防ぐために、適切な継手を使用し、締めすぎないでください。

メンテナンス: システム効率を維持するために、フィルター、レギュレーター、潤滑器コンポーネントの定期的なメンテナンスが必要です。目詰まりを防ぐためにフィルターエレメントを定期的に交換し、必要に応じてレギュレーターの圧力設定を確認および調整し、下流の機器に適切な潤滑を確保するために潤滑器に潤滑油を補充してください。

トラブルシューティング: 圧力低下、空気漏れ、または潤滑不足などの一般的な問題は、閉塞、漏れ、または潤滑油レベルの低下を検査することで解決できることがよくあります。すべての接続がしっかりしていること、およびユニットに汚れや破片がないことを確認してください。

安全: FRLユニットのメンテナンスまたは調整を行う前に、必ずシステムを減圧してください。怪我を防ぐために、必要に応じて個人用保護具を使用してください。

詳細な技術文書、スペアパーツ、およびサービスマニュアルについては、FRLユニットに付属の製品資料を参照するか、公式ウェブサイトにアクセスしてください。

梱包と出荷:

空圧フィルターレギュレーター潤滑器は、輸送中の最大限の保護を確保するために慎重に梱包されています。各ユニットは、動きや衝撃を吸収するためのカスタムフォームインサートを備えた頑丈な段ボール箱にしっかりと配置されています。パッケージは、製品がエンドユーザーに届くまで、湿気、ほこり、および衝撃から製品を保護するように設計されています。

出荷については、追跡および保険オプションを提供する信頼できる宅配便サービスを利用して、安全な配送を保証します。製品は、円滑な通関と取り扱いを容易にするために、取り扱い指示と製品情報を含む明確なラベル付けで出荷されます。さまざまな顧客ニーズに対応するために、標準、速達、およびバルク貨物を含むさまざまな出荷オプションを提供しています。
