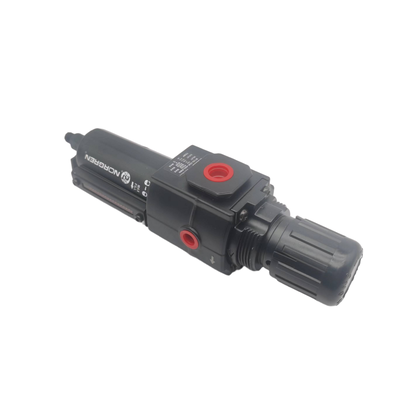

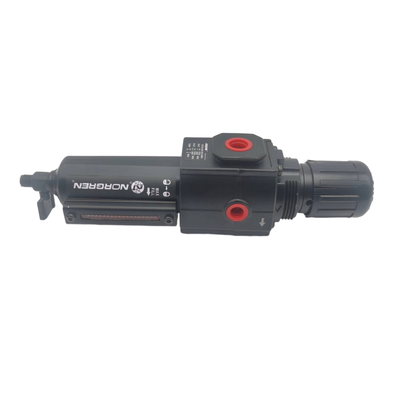

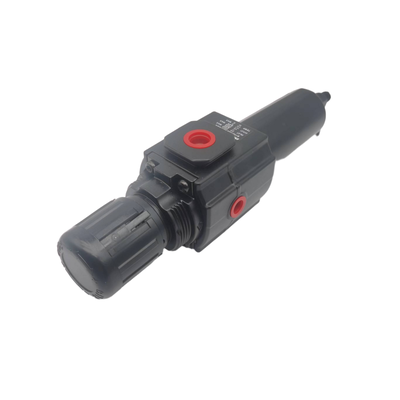

NORGREN B73G‑3GK‑QT3‑RMN B73G‑3GK‑QT1‑RMN リリーフ式エアフィルタレギュレータ プッシュロック式タンパー耐性ノブ バランスドダイヤフラム モジュラーまたはインラインマウント 軽量自動組立ワークステーション用

製品説明:

Norgren B72GおよびB73Gシリーズは、Excelonモジュラー空気調和システムの一部として設計された高性能フィルターレギュレーターです。これらの統合デバイスは、単一のコンパクトなハウジング内にろ過と圧力調整の両方を組み合わせています。主な機能は、圧縮空気ラインから水や固体粒子を除去すると同時に、下流の圧力を正確に制御することです。

革新的なExcelon設計は柔軟な設置オプションをサポートしており、これらのユニットをインラインで取り付けるか、Quickclamp接続を使用して他のExcelonコンポーネントとモジュラーで組み合わせることができます。この機能により、システム拡張が容易になり、継続的なメンテナンス手順が簡素化されます。

B72GシリーズはG1/4およびG3/8のポートサイズで利用可能で、流量は38 dm³/s（80 SCFM）です。これに対し、B73GシリーズはG1/4、G3/8、およびG1/2のポートを備え、50 dm³/s（106 SCFM）の高い流量容量を提供します。両シリーズともバランスバルブ設計を採用しており、入口圧力の変動が出口圧力に与える影響を低減し、安定した信頼性の高い調整を保証します。

これらのフィルターレギュレーターには、5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントのオプションがあり、手動または自動ドレン構成で利用できます。このような汎用性により、幅広い産業用途に適しています。

追加機能には、いたずら防止カバーで保護されたプッシュロック調整ノブ、便利なメンテナンスのためのクイックリリースバヨネットボウル、空気の流れを制限することなく圧力監視を可能にするフルフローゲージポートが含まれます。透明なポリカーボネートボウルは、凝縮水レベルの360度視認性を可能にし、耐久性のある亜鉛とアルミニウムのボディ素材は、過酷な動作条件下でも長期間のパフォーマンスを保証します。

特徴:

このコンパクトなユニットは、粒子ろ過と圧力調整の両方を統合しており、2つの不可欠な機能を1つのデバイスに組み合わせることで、貴重な設置スペースを効果的に節約します。

システムは、インラインまたは他のExcelon空気調和製品とのモジュラーセットアップを可能にする、汎用性の高い設置オプションをサポートしています。この柔軟性は、便利なQuickclamp接続によって容易になります。

ユーザーは、ニーズに応じて2つのろ過グレードを選択できます。5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントです。どちらのオプションも効果的な汚染物質除去を提供し、クリーンな空気の流れを保証します。

デバイスは、手動および自動ドレン構成を提供します。顧客は、手動の1/4回転ドレンを選択するか、メンテナンスの好みに合わせて自動ドレンシステムを選択できます。

透明なポリカーボネートボウルを備えたこのユニットは、凝縮水レベルの360度視認性を提供し、最適なパフォーマンスの監視と維持を容易にします。

プッシュロック調整ノブは、偶発的な圧力変化を防ぎ、安全性と信頼性を向上させます。さらに、設定をさらに保護するためのいたずら防止カバーが利用可能です。

リリーフ設計により、システムがデッドエンドになった場合に下流の圧力を制御して低減できます。バランスバルブアーキテクチャは、入口圧力変動が出口圧力に与える影響を最小限に抑え、安定した調整を保証します。

フルフロー1/8"ゲージポートは、空気の流れを制限することなく圧力監視を可能にします。クイックリリースバヨネットボウル機構により、工具なしでエレメント交換やメンテナンス中にボウルを迅速に取り外すことができます。

このデバイスは高い流量容量を示し、B72Gモデルは最大38 dm³/s（80 SCFM）、B73Gモデルは最大50 dm³/s（106 SCFM）を処理します。0.3〜10 barの幅広い出口圧力範囲をサポートします。

最大入口圧力は、透明ボウルバリアントで10 bar、金属ボウルバージョンで17 barです。動作温度範囲は、ポリカーボネートボウルで-34℃〜+50℃、金属ボウルを使用する場合は-20℃〜+65℃です。

技術パラメータ:

アプリケーション:

サポートとサービス:

当社の空圧フィルターレギュレーター潤滑器（FRL）ユニットは、空圧システムのクリーンで調整され、潤滑された空気供給を確保するように設計されており、パフォーマンスを向上させ、機器の寿命を延ばします。

テクニカルサポート:

FRLユニットの設置、操作、メンテナンスに関する包括的なテクニカルサポートを提供します。当社のチームは、システム統合、トラブルシューティング、および特定のアプリケーション要件に合わせた設定の最適化を支援します。

サービス:

1.設置ガイダンス:空圧システム内での正しいセットアップと接続を確実にするための詳細な指示とオンサイトサポート。

2.メンテナンスと修理:フィルターエレメント交換、レギュレーター校正、潤滑器補充を含む定期的なメンテナンスサービス。ダウンタイムを最小限に抑えるための迅速な修理サービスも利用可能です。

3.カスタマイズ:適切なFRLユニットの選択と、独自のシステム需要を満たすための構成のカスタマイズに関する支援。

4.トレーニング:FRLの操作と日常メンテナンスのベストプラクティスに関するスタッフ向けのオンサイトまたはリモートトレーニングセッション。

当社の目標は、当社の空圧フィルターレギュレーター潤滑器製品を使用して、空圧システムの効率と寿命を最大化するために、信頼性の高い高品質のサポートとサービスを提供することです。
