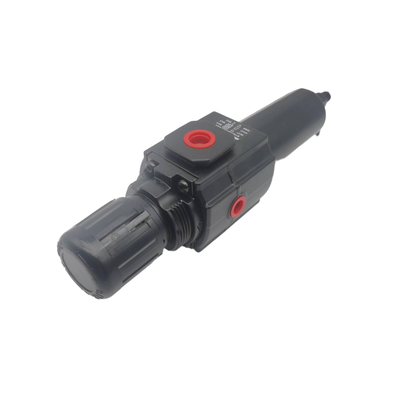

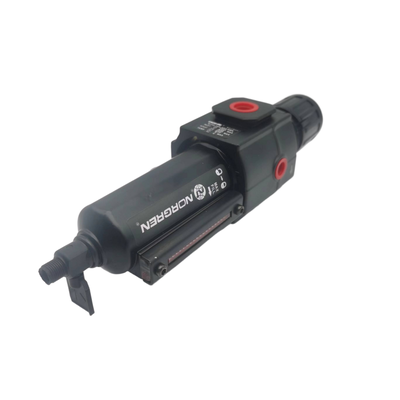

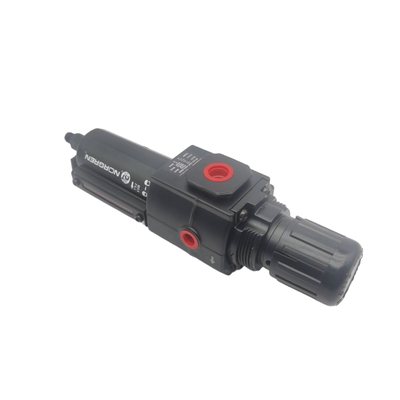

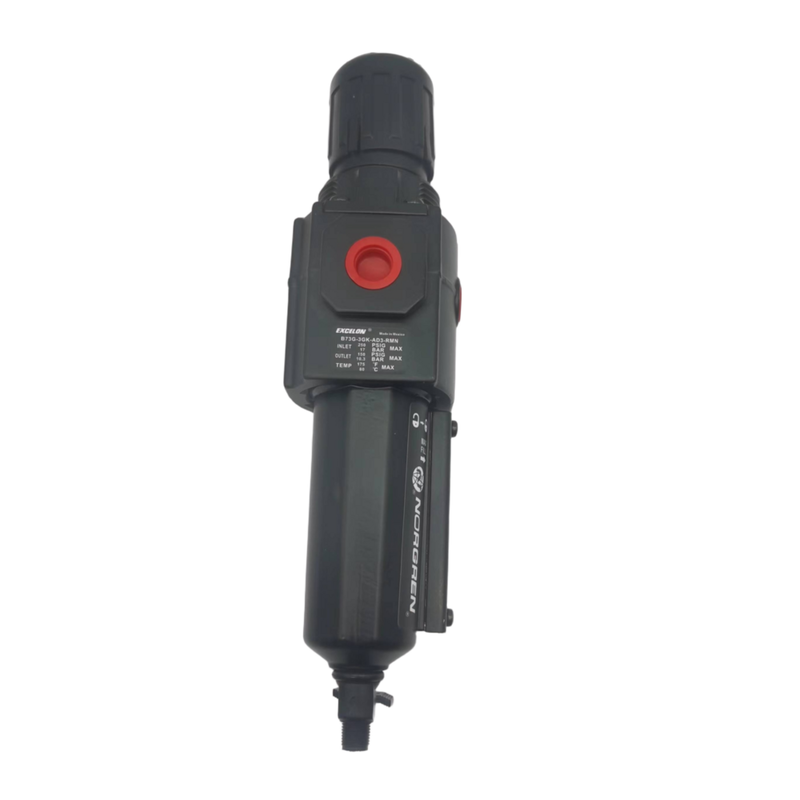

NORGREN B73G‐3GK‐AT3‐RMN B73G‐3GK‐AT1‐RMN エクセロンフィルター調節器 G3/8 自動排水ポリカーボネートボウル 5μm 40μm モジュール式気圧式空気調理システムのための計量のないプッシュロックノブ

製品説明:

Norgren B72GおよびB73Gシリーズは、Excelonモジュラーエア処理システム内の高性能フィルターレギュレーターです。これらのコンパクトで統合されたユニットは、単一のハウジングにろ過と圧力調整の両方を組み合わせるように設計されています。圧縮空気ラインから水や固体粒子を効率的に除去しながら、正確な下流圧力制御を保証します。

Excelon設計のおかげで、これらのフィルターレギュレーターはインラインまたは他のExcelon製品とのモジュラーアセンブリの一部として設置できます。Quickclamp接続は、簡単な設置、システム拡張、メンテナンスを容易にし、これらのユニットをさまざまなセットアップに非常に汎用性の高いものにします。

B72GシリーズはG1/4およびG3/8ポートオプションを備え、流量は38 dm³/s（80 SCFM）です。これに対し、B73GシリーズはG1/4、G3/8、G1/2ポートサイズをサポートし、より高い流量50 dm³/s（106 SCFM）を提供します。両シリーズともバランスバルブ設計を採用しており、入口圧力変動が出口圧力に与える影響を低減し、一貫した安定したレギュレーションを保証します。

これらのユニットは、5 µmまたは40 µmの焼結ポリプロピレンフィルターエレメントの利用可能性により柔軟性を提供し、手動または自動ドレン構成のいずれかが付属しています。このようなオプションにより、幅広い産業用途に適しています。

主な機能には、いたずら防止カバーで保護されたプッシュロック調整ノブ、簡単なメンテナンスのためのクイックリリースバヨネットボウル、空気の流れを制限することなく圧力監視を可能にするフルフローゲージポートが含まれます。透明なポリカーボネートボウルは、凝縮水レベルの360度表示を提供し、耐久性のある亜鉛とアルミニウムのボディは、過酷な環境条件に耐えるように設計されています。

特徴:

このデバイスは、粒子ろ過と圧力調整を1つのコンパクトなユニットに統合し、貴重な設置スペースを効果的に節約します。これらの2つの機能を統合することで、セットアップが簡素化され、システム全体の効率が向上します。

このシステムは、インラインとモジュラーの両方の設置オプションをサポートしており、Quickclampフィッティングを介して他のExcelonエア処理製品とのシームレスな接続を可能にします。この柔軟性により、さまざまな空圧セットアップ内での簡単な統合と拡張が保証されます。

さまざまなニーズに対応するために、2つのろ過グレードが利用可能です：5 µmおよび40 µmの焼結ポリプロピレンフィルターエレメント。これらのフィルターは汚染物質を効率的に除去し、クリーンな空気の流れを確保し、下流の機器を保護します。

手動と自動のドレンオプションを選択できます。手動バージョンは便利な1/4回転ドレンバルブを備えており、自動構成は手動介入なしで手間のかからない凝縮水除去を提供します。

ボウルは透明なポリカーボネート製で、凝縮水レベルの360度表示を提供します。この設計により、最適なパフォーマンスを維持するための簡単で迅速な監視が可能になります。

プッシュロック調整ノブは、圧力設定の偶発的な変更を防ぎます。追加のセキュリティのために、不正な調整を防ぐためのいたずら防止カバーも利用可能です。

リリーフ設計は、システムがデッドエンドの場合に下流圧力を低減するのに役立ちます。さらに、バランスバルブ設計は、入口圧力変動が出口圧力に与える影響を最小限に抑え、安定した一貫したレギュレーションを保証します。

フルフロー1/8"ゲージポートにより、空気の流れを制限することなく正確な圧力監視が可能です。クイックリリースバヨネットボウルは、工具なしでフィルターエレメントの交換とメンテナンスのために迅速な取り外しを可能にします。

• 高流量容量：B72Gモデルは38 dm³/s（80 SCFM）を提供します。B73Gモデルは50 dm³/s（106 SCFM）を提供します。
• 広い出口圧力範囲：0.3～10 barで調整可能
• 最大入口圧力：透明ボウルは10 bar、金属ボウルは17 bar
• 動作温度範囲：ポリカーボネートボウルは-34℃～+50℃、金属ボウルは-20℃～+65℃

技術パラメータ:

このFESTOエアソース処理ユニットは、焼結ポリプロピレン製の高品質フィルターエレメントを備えており、圧縮空気システムに信頼性の高いろ過を保証します。プレミアムFESTOオイルミストフィルターとして、0.3～10 barの範囲で正確な出口圧力調整を提供します。亜鉛、アルミニウム、亜鉛合金で構成される堅牢なボディ材質は、耐久性と長寿命を保証します。さまざまな用途に適したこのFESTOエアソース処理ユニットは、G1/4、G3/8、G1/2を含む複数のポートサイズをサポートし、多様な運用ニーズを満たすために手動、自動、半自動などの汎用性の高いドレンタイプを提供します。

用途:

サポートとサービス:

当社の空圧フィルターレギュレーター潤滑器（FRL）ユニットは、クリーンで調整され、潤滑された空気の流れを提供することにより、空圧システムの最適なパフォーマンスと長寿命を確保するように設計されています。FRLの効率と信頼性を維持するために、定期的なメンテナンスと適切な取り扱いが不可欠です。

テクニカルサポートについては、モデル番号、シリアル番号、および問題の詳細な説明を用意してください。この情報は、迅速かつ正確な支援を提供するのに役立ちます。

FRLユニットを取り付ける際は、空気の流れの方向が製品のマーキングと一致していることを確認してください。適切なフィッティングを使用し、損傷を防ぐために締めすぎないでください。メンテナンスを容易にするために、ユニットがアクセスしやすい場所に設置されていることを確認してください。

フィルターエレメントを定期的にチェックして交換し、汚染物質が空圧システムに入るのを防ぎます。クリーンな空気の流れを維持するために、フィルターボウルに蓄積した水や破片を頻繁に排出してください。

システムの要件に従って、レギュレーターを目的の圧力設定に調整してください。安全な操作を確保するために、ユニットに指定された最大圧力定格を超えないでください。

潤滑器には推奨される空圧オイルを充填し、下流コンポーネントの適切な潤滑を維持するために定期的にチェックしてください。システムへのオイルの持ち込みを防ぐために、過剰な充填を避けてください。

異常な音、圧力低下、または漏れが観察された場合は、ユニットの損傷または摩耗を点検してください。互換性と安全性を確保するために、故障した部品は必ず純正メーカーの部品と交換してください。

詳細なトラブルシューティング、メンテナンスガイド、交換部品については、FRLユニットに付属の製品マニュアルを参照してください。

これらのガイドラインに従うことは、空圧フィルターレギュレーター潤滑器システムのパフォーマンスと寿命を最大化し、空圧機器の円滑で効率的な運用を保証するのに役立ちます。
