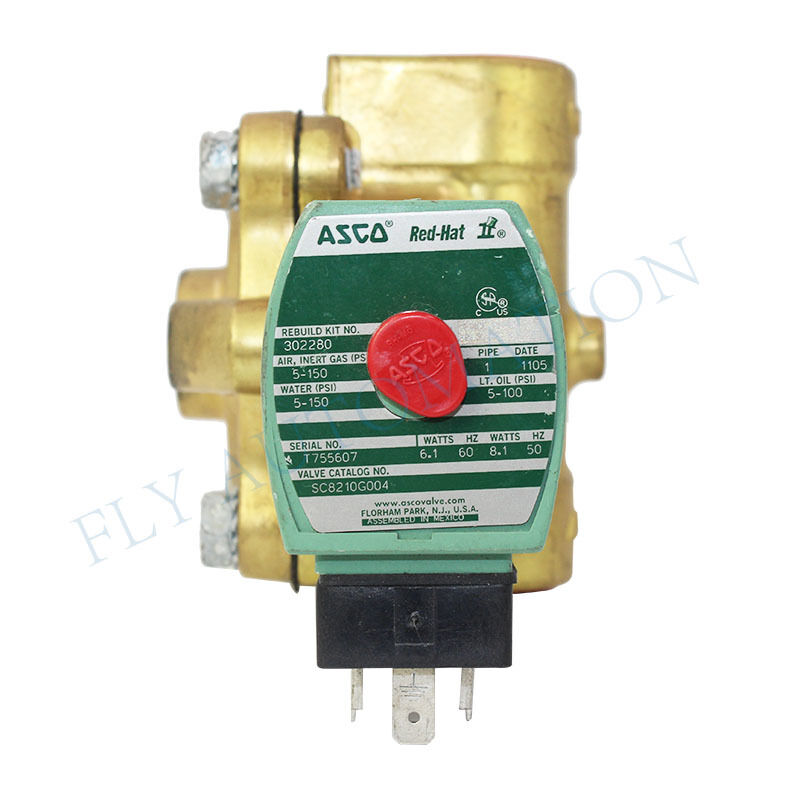

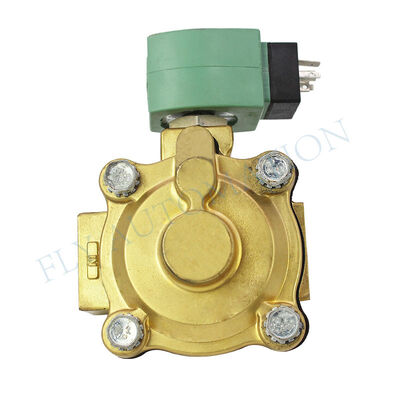

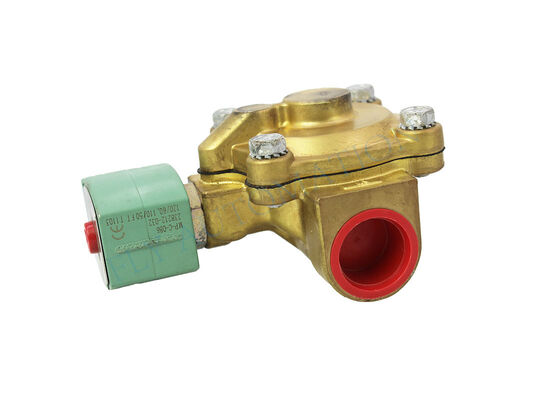

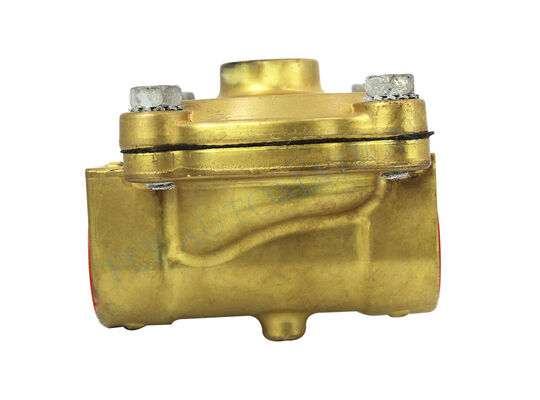

ASCO 水弁 EF8210G003 電磁弁 防爆水弁

この1/4インチシングルコイルソレノイドバルブシリーズは、パイロット操作の原理に基づいて設計されています。低電力のソレノイドコイルがパイロットバルブを制御し、パイロットバルブが媒体の圧力差を利用してメインスピンドルを作動させます。この効率的な構成により、小型コイルで比較的大きな流量を管理できるため、頻繁なスイッチングが必要な用途に最適です。

シングルコイル設計を採用しており、バルブは単一のソレノイドコイルの通電・非通電によって動作します。非通電になると、スプリング機構が自動的にバルブを元の位置に戻します。このシンプルで信頼性の高い制御機構は、シングルアクティングアクチュエータ用途に特に適しています。

バルブ本体には、標準化された1/4インチNPTまたはBSPねじ込みポートが装備されています。コンパクトな構造により、スペースが限られた環境でも簡単に設置できます。小型フットプリントは、制御パネルや空圧回路への統合にも最適で、幅広い自動化機器に適用できます。

真鍮または316Lステンレス鋼のいずれかで構成されたバルブボディは、多様な産業ニーズに対応します。真鍮オプションは、最大25 barまでの優れた耐圧性を備え、一般的な産業用途に適しています。ステンレス鋼バリアントは、優れた耐食性を提供し、化学処理、食品産業、海洋用途を含む過酷な環境に最適です。

T字型シールと柔軟なOリングを組み合わせた独自のシーリングシステムを採用しており、これらのバルブは気密シールと優れた耐汚れ性を実現します。この高度なシーリング設計は、数百万回の動作サイクルをサポートし、長期間にわたる優れた耐久性と信頼性を保証します。

ソレノイドコイルは低エネルギー消費のために設計されており、一部のモデルではわずか1.5Wから2.5Wしか消費しないため、大幅な省エネルギーに貢献します。DC24VおよびAC220Vを含む複数の電圧オプションが利用可能で、PLCやその他の自動制御システムとの互換性を確保します。IP65およびIP67の保護等級は、防塵性と耐水噴流性を備えており、これらのバルブは過酷な産業環境に適しています。

迅速な動作のために設計されており、バルブは15ミリ秒以下の開弁時間と20ミリ秒以内の閉弁時間を達成します。堅牢な構造は、500万サイクルを超える設計寿命をサポートし、プレミアムモデルは1億サイクルを超えることができ、高頻度の起動・停止用途の要件を満たします。

標準で手動リセット装置または手動オペレーターを装備しており、コミッショニング、メンテナンス、および緊急時の手動操作を容易にします。この機能により、バルブは電気信号なしで機能することができ、全体的な安全性とシステムの保守性を向上させます。

これらのバルブは、直接インライン配管や標準NAMURインターフェースを備えた空圧アクチュエータへの直接取り付けなど、さまざまな設置方法に対応します。設置方向は制限がなく、設置場所の空間的制約に合わせた多様な配置が可能です。

これらのシステムは、包装機械、組立装置、マテリアルハンドリングシステムを含む自動化生産ラインに広く適用されています。シングルアクティングシリンダー、空圧グリッパー、その他のさまざまなアクチュエータを効率的に制御し、クランプ、位置決め、プッシュなどの基本的な機能を実行します。

空圧システム内の基本的な制御要素として機能し、空気圧縮機ステーション、空圧工具、コンプレッサー、および関連デバイスにおけるスイッチングおよび方向制御タスクを処理します。1/4インチのポートサイズは、小規模から中規模の空圧回路に最適で、通常6 barの圧力で毎分700〜860リットルの流量を提供し、ほとんどの空圧アクチュエータの要件を満たします。

集塵に使用されるパルスジェットシステムでは、これらのバルブが圧縮空気の急速な放出を管理し、連続的なフィルターオンラインクリーニングを行います。さらに、廃水処理や排ガス管理に関わる環境保護施設のバルブ自動化にも実装されています。

これらのデバイスは、ボイラー給水バルブの制御、ガスパイプラインの安全遮断、バーナー操作など、エネルギー分野の用途に適しています。一部のモデルはATEXおよびIEC Ex防爆認証を取得しており、石油化学プラントやプロパン制御システムなどの危険な環境で安全に使用できます。

ステンレス鋼バリアントは厳格な衛生基準を満たしており、食品加工、飲料充填、製薬機器など、高い清浄度が要求される用途に適しています。EPDMまたはVitonで利用可能なシーリング材は、食品グレードの物質と互換性があり、厳格な洗浄および消毒プロセスに耐えるように設計されています。

自動車組立ラインでは、これらのコンポーネントは溶接治具、塗装装置、組立ステーションで使用され、空圧工具および補助デバイスを制御します。低電力モデルは、自動車業界の信頼性の高いパフォーマンスと最適化されたサイクルタイムへの期待に沿って、PLCシステムとの統合に特に有利です。

危険場所では、ATEX、IEC Ex、UL、およびその他の国際防爆規格で認証されたモデルが、石油化学およびガス関連の設定など、可燃性物質が存在する環境に適しています。

一部のモデルは極低温条件下で効率的に動作するように設計されており、-60℃までの温度で信頼性高く機能します。これらは、コールドストレージ、屋外設置、その他の低温用途に最適です。

高温バリアントは、最大99℃（210°F）の媒体温度を持つ蒸気および温水システムを処理できます。

腐食性媒体の場合、ステンレス鋼ボディと耐食性シールを組み合わせたものが、弱酸性、アルカリ性、その他の腐食性流体の制御に使用されます。
