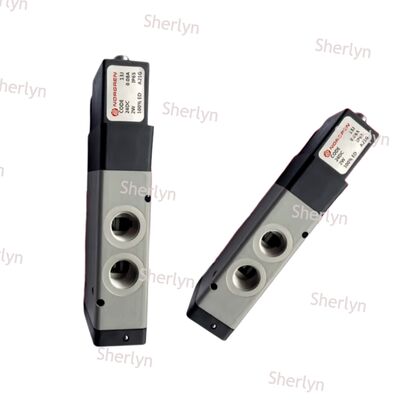

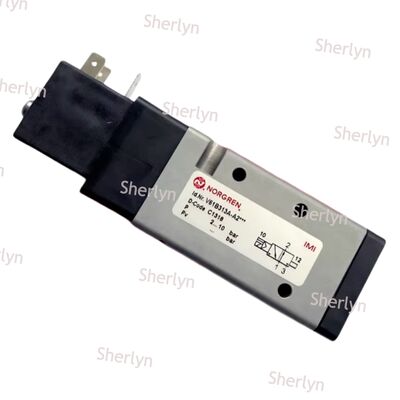

ノルグレン V61シリーズ 3/2ウェイバルブ、ノーマルオープン、パイロット操作、コンパクト＆軽量 – モデル AA218J

製品説明:

このシリーズの電磁弁は、パイロット弁によって主スプール（弁体）の動きを制御するパイロット操作方式を採用しています。パイロット弁は電磁コイルによって駆動され、主スプールは媒体の圧力差に基づいて作動します。この設計により、低電力の電磁コイルで大流量のバルブの開閉機能を制御でき、エネルギー効率を高め、高圧条件への適合性を向上させます。

本バルブはノーマルオープン（NO）状態に設計されており、通電されていないときは開いた状態を保ち、流体を通過させます。電磁コイルに通電するとバルブが閉じ、媒体の流れを停止させます。このノーマルオープン機能は、停電時でも連続的な流れが必要な安全性が重要な用途、例えば冷却システムや緊急ベントシステムに最適です。

シングルソレノイド制御システムを備えており、1つの電磁コイルに通電または非通電にすることで、バルブは開閉位置間を切り替えます。電源が遮断されると、スプリング力または媒体圧力により、バルブは自動的にノーマルオープン位置に戻り、シンプルで信頼性の高い操作を保証します。

パイロット操作機構と最適化された流路設計により、これらの電磁弁は優れた流量容量を発揮します。特定のモデルによりますが、流量は毎分610リットルから毎分2600リットルまで変化し、中から大流量の様々な要求に対応します。

本バルブは通常、0.2 MPaから1.0 MPa（2～10 bar）の圧力範囲で作動し、一部のモデルは最大1.6 MPa（16 bar）の圧力に対応可能です。パイロット弁の適切な機能のためには、一般的に0.2～0.3 bar以上の最小圧力差を維持することが重要です。

ダイカストアルミニウム合金またはアルミニウム押出材製のバルブボディで構成されており、軽量でありながら耐久性と耐腐食性に優れた性能を発揮します。スプールとスリーブは、長寿命のためのメタルシールタイプまたは流量を強化するためのソフトシールタイプが利用可能です。シーリング材にはNBRまたはFKMが含まれており、圧縮空気やその他の様々な媒体に適しています。

電磁コイルは低消費電力設計で、一部のモデルではわずか1～2ワットしか使用せず、顕著な省エネルギーに貢献します。さらに、バルブはIP65の保護等級を備えており、防塵性能と噴流水に対する耐性を保証します。粉塵の多い、または湿気の多い産業環境での使用に最適です。

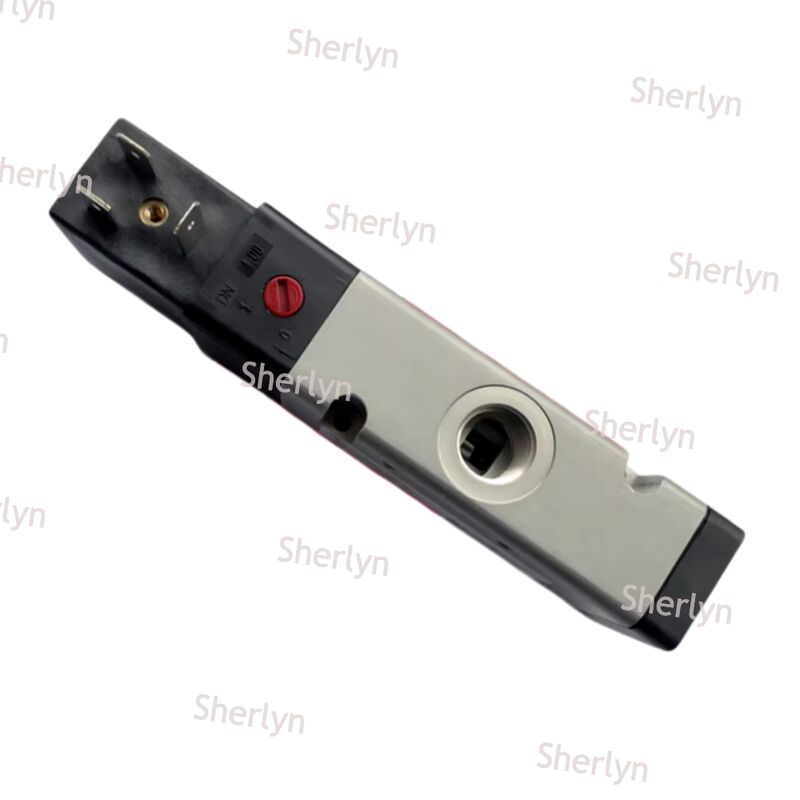

各バルブには標準の手動オーバーライド機能が装備されており、一般的にプッシュボタンまたはツイストロックノブのいずれかで提供されます。この機能は、システムの試運転、メンテナンスを容易にし、電気電源に依存せずに緊急時の手動操作を可能にします。

バルブには、G1/4、G3/8、またはG1/2の英国管用ねじなどのポートねじが付属しており、国際規格に準拠しているため、様々な空圧機器との互換性が容易です。設置は、インライン配管またはサブベース取り付けで行うことができ、特定のシステム要求に応じた柔軟な統合オプションを提供します。

用途:

産業オートメーション生産ラインは、様々な自動組立プロセス、マテリアルハンドリングシステム、包装機械で広く採用されています。これらのシステムは、クランプ、位置決め、プッシュなどの重要な機能を実行するために単動シリンダーを使用します。設計は高頻度操作を優先し、スムーズで効率的な生産ワークフローを維持するために高い信頼性を要求します。

単動空圧アクチュエータ（単動シリンダー、ダイヤフラムバルブ、空圧グリッパーなど）の制御は、通常、3/2ウェイ電磁弁を使用して管理されます。このバルブはこのような用途で標準的です。特に、ノーマルオープン（NO）構成は安全インターロックシナリオに最適です。この場合、バルブは停電時に自動的に開閉するため、安全性が重要な緊急ベントシステムに最適です。

バルブは、定期的なパージまたは圧力解放が必要なプロセス環境において重要な役割を果たします。これらのシステムでは、圧縮空気のスイッチのオン/オフを制御するために使用されます。主な用途には、フィルターの逆洗機構、表面の塵埃除去装置、および空気レシーバータンクに関連する安全解放回路が含まれ、操作の安全性とシステムの完全性を確保します。

包装業界では、これらのバルブは、充填機、シーリング機、ラベリングシステム、ブロー成形機などの機器に広く実装されています。これらは空圧アクチュエータの高速な動きを制御し、生産サイクル効率を維持し、包装精度が品質基準に合致することを保証するために不可欠です。

自動車生産ラインでは、これらの制御バルブは、溶接治具、塗装装置、組立ステーション、部品加工機械で使用されています。これらの用途では、油への暴露や振動に耐え、長い運転寿命を提供するコンポーネントが必要であり、自動車製造環境における空圧工具および補助機器の信頼性を向上させます。

これらのバルブは、ブロー成形、充填、シーリング操作に関わる食品加工機器の空圧システムの制御にも適しています。食品・飲料製造プロセス全体での安全性と衛生を確保するために、食品グレードの基準に準拠したシーリング材と潤滑方法を選択することが重要です。

火力発電所、廃水処理センター、排ガス処理ユニットなどの環境保護施設は、自動化されたプロセス制御のためにこれらのバルブに依存しています。これらは空圧制御バルブとオン/オフバルブの駆動を担当し、遠隔操作を容易にし、環境制御システムの効率と安全性を向上させます。

一部のバルブモデルは、例えば-10℃から+50℃以上の広範囲の温度で動作するように設計されています。低温環境では、凍結の問題を防ぐために乾燥空気の使用が推奨されます。さらに、防爆基準が必要な環境では、厳格な安全規制を満たすために特別な防爆コイルオプションが利用可能です。
