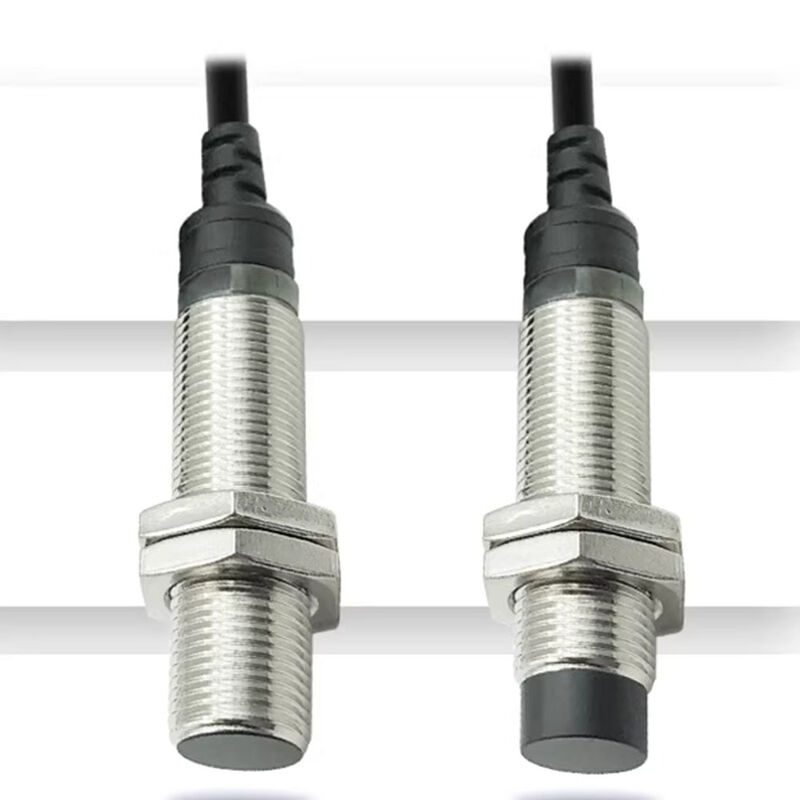

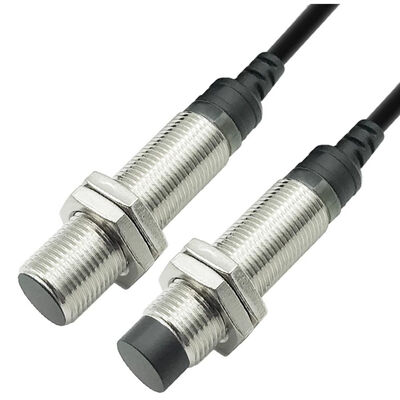

SODRON センサー SN30-10BNA-G SN30X-15DNA SN30X-10BPA SN30X-15DPA 近接スイッチ 近接センサー

1. モデルコーディングルール (SN30シリーズ)

• SN30: M30ねじ、標準シリーズ; SN30X: M30ねじ、延長/強化シリーズ
• 10/15: 検知距離 (mm)
• B: シールド (埋め込み取り付け可能); D: 非シールド (埋め込み取り付け不可)
• N: NPN出力; P: PNP出力
• A: ノーマルオープン (NO); B: ノーマルクローズ (NC)
• G: インジケータライト付き / 特殊パッケージ; X: 延長タイプ

2. 各モデルのコア属性

3. 一般パラメータ

• 供給電圧: 10–30 VDC
• 負荷電流: ≤200 mA
• 繰り返し精度: 検知距離の3%未満
• ヒステリシス: 検知距離の1%–15%
• 周囲温度: -25 ℃ ～ +70 ℃
• ハウジング: ニッケルメッキ真鍮 / ステンレス鋼、M30×1.5ねじ
• 保護: 逆極性保護、短絡保護、サージ保護
• 保護等級: IP67
• 応答周波数: 300 Hz

4. 選定ガイド

• 検知距離: 10 mm (タイプB) / 15 mm (タイプD)
• 取り付け: 金属表面への埋め込み取り付けには B (シールド) を選択してください。非金属表面または長距離検知には D (非シールド) を選択してください。
• 出力のマッチング: NPN PLC入力にはNA/DNAを選択してください。 PNP PLC入力にはPA/DPAを選択してください。
• 環境: 溶接または油汚染用途には G タイプが推奨されます。
