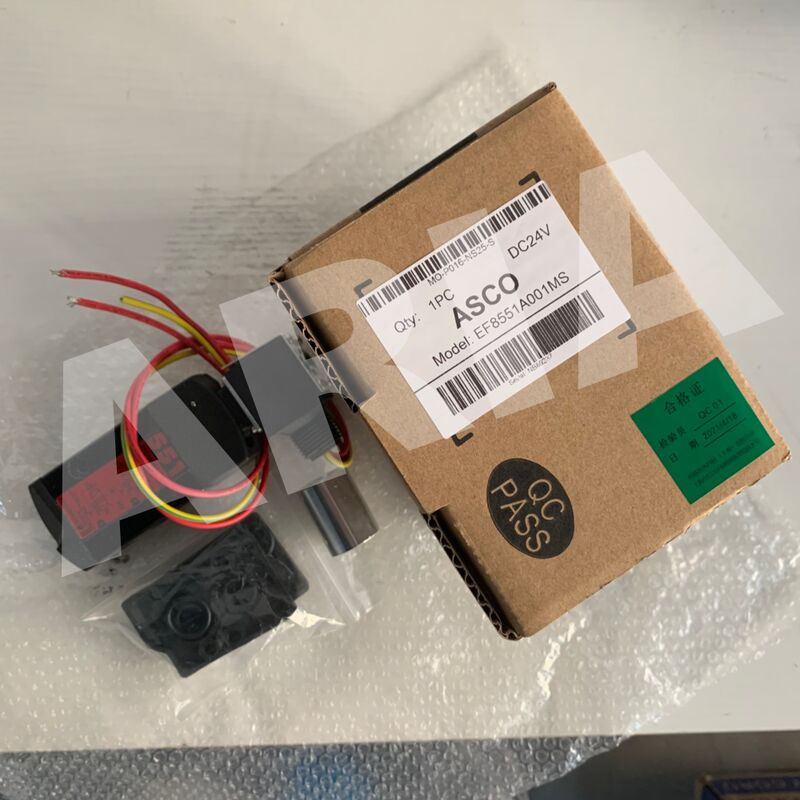

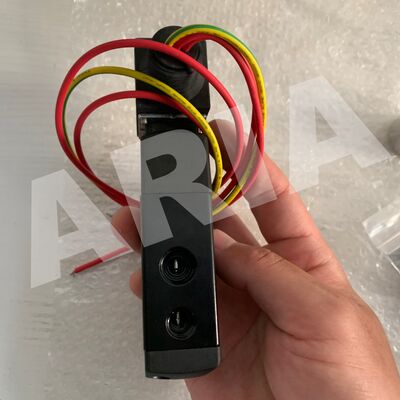

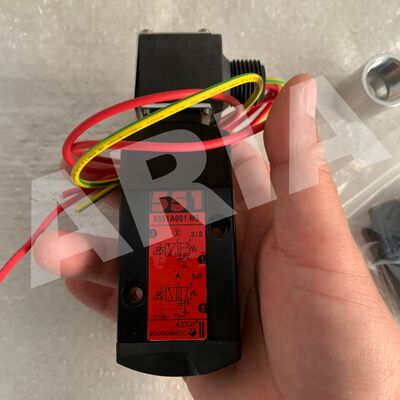

ASCO EF8551A001MS DC24/DCD Emerson NPT 1/4 ソレノイドバルブ

製品の説明:

ASCO 551、553、531シリーズは、さまざまな産業用途向けに設計されたコンパクトなスプール型ソレノイドバルブです。基本的な設計は共通していますが、ポートサイズや流量容量などの特定のパラメータが異なり、それぞれが異なる使用シナリオに合わせて調整されています。これらのバルブは、化学工学、食品加工、飲料製造など、さまざまな分野でガス制御に広く使用されています。

以下に、各シリーズとその独自の属性の詳細な概要を示します。

一般的に8551シリーズとして知られるこのバルブは、過酷な環境下での空気と不活性ガスの制御に最適化された1/4インチ3方および4方スプールバルブです。産業環境で頻繁に遭遇する危険で腐食性の高い条件に耐えるように設計されています。

• 主なパラメータ: 動作圧力は真空から最大150 psiまで、媒体温度は-60℃から80℃までです。流量は0.5～1.0 Cv（0.43～0.86 Kv）です。このバルブは、6VDC、12VDC、24VDCなどのDC電圧、24VAC、110VAC、220VACなどのAC電圧など、さまざまな電源環境に対応する複数の電圧オプションをサポートしています。
• 構造と材料: バルブ本体は、陽極酸化アルミニウム、真鍮、およびオプションのステンレス鋼で利用できます。ポートタイプには、G ISO228/1 - G BSPPおよびNPTFが含まれ、1/4インチNPTまたはBSPネジによる接続があります。このシリーズは、3/2ノーマルクローズ（NC）、4/2、4/3センタークローズ（CC）、4/3ノーマルオープン（NO）などの複数の機能モードを提供します。シングルコイルとダブルコイルの両方の構成がサポートされており、設置は任意の向きで行うことができます。
• 主な利点と用途: 硬質Tシールと柔軟なOリングを組み合わせたハイブリッドシール設計を採用しており、優れたシール性と粒子状汚染に対する耐性を確保し、数百万回のサイクルにわたる安定した動作を可能にします。ATEX、UL、CSAなどの認証は、その防爆品質を証明しています。化学処理、石油精製、食品および飲料業界、ライフサイエンス用途に特に適しています。

8553シリーズとしても知られるこのモデルは、551シリーズと比較して、より大きな1/2インチのポートサイズとより高い流量容量を備えています。その対応物と同様に、主に空気と不活性ガスの制御に使用されます。

• 主なパラメータ: 真空から最大150 psiで動作し、2.0～6.0 Cv（1.73～5.19 Kv）の拡張された流量範囲を提供し、優れた流量性能を発揮します。電圧構成は551シリーズと一致しており、さまざまな供給シナリオでの互換性を確保しています。このバルブはIP65保護等級を満たし、SIL3までの機能安全ループをサポートし、高い安全基準を保証します。
• 構造と材料: バルブ本体は、アルミニウム、真鍮、または316Lステンレス鋼で構成できます。ポートタイプには、G ISO228/1 - G BSPPおよびNPTFが含まれ、1/2インチNPTまたはBSPネジを使用します。設置オプションには、VDI/VDE3845規格に準拠したNAMURインターフェースを備えたアクチュエータへの取り付け、またはネジ接続による直接パイプ取り付けが含まれます。
• 主な利点と用途: 排気ポートは配管可能で、NAMURポートは同じ側に配置されており、ほこりや水の侵入に対する保護を強化しています。このバルブは、防水性と防爆性を兼ね備え、リモート電源環境に最適な低電力設計を採用しています。化学工学や精製作業など、高い流量を必要とする要求の厳しい産業シナリオで一般的に使用されています。

531シリーズは安全性と信頼性に重点を置いており、防爆型と非防爆型の両方のバリアントを提供しています。その主な役割は、化学およびハイブリッド産業におけるアクチュエータパイロット制御であり、SCG531C001MSなどの注目すべきモデルが含まれています。

• 主なパラメータ: 動作圧力は-0.95 barから+10 barまで、周囲温度許容範囲は-10℃から+60℃です。6 barでは、バルブは1150 L/min（ANR）の流量を提供します。インターフェースサイズはG1/4で、6mmのポート直径と0.95 m³/hの流量係数です。一般的な電圧は220VACと24VDCです。コイル消費電力は、突入電力が6 VA、保持電力が3.5 VAです。
• 構造と材料: 黒色陽極酸化アルミニウムボディ、最適なシールを実現する低摩擦の非粘着性Tシール、ポリアミド製トップカバーとエンドキャップを備えています。内部部品はアセタールとアルミニウムでできています。電気接続はDINまたは金属M12タイプで利用でき、NAMUR規格による設置が可能です。排気ポートは、不純物の侵入を減らすためにネジ付きインターフェースを使用しています。
• 主な利点と用途: 内部空気循環設計により、アクチュエータとバルブ本体への湿気の侵入を防ぎ、腐食のリスクを最小限に抑えます。このシリーズはEN60730安全規格に準拠しており、ATEXやIECExなどの防爆認証を取得しています。その清潔さと信頼性により、製薬および食品加工部門など、環境の清潔さに対する厳しい要求がある業界に適しており、化学業界内でのアクチュエータパイロット制御にも使用されています。

技術的パラメータ:

用途:

ASCOソレノイドバルブは、さまざまな産業および商業用途で広く使用されている非常に汎用性の高い信頼性の高いコンポーネントです。堅牢なアルミニウムボディを備えた2方ソレノイドスプールバルブとして、最大400 Barの公称圧力と-60℃から80℃の温度範囲で効率的に動作するように設計されています。これにより、要求の厳しい環境での液体とガスの流量制御に最適です。

ASCOソレノイドバルブの主な用途の1つは、正確な制御が不可欠な自動流体制御システムです。化学処理、水処理、HVACシステムなどの業界では、その高速応答時間と信頼性の高い性能により、この電磁バルブを頻繁に利用しています。そのプレートタイプの接続方法により、既存のシステムへの簡単な設置と統合が可能になり、運用効率が向上します。

製造工場では、ASCOソレノイドスプールバルブは、空気圧および油圧回路を管理し、機械および安全機構のスムーズな動作を確保するために使用されることがよくあります。そのCE認証は、国際的な安全および品質基準への準拠を保証し、エンジニアやシステム設計者にとって信頼できる選択肢となっています。さらに、カートン包装やクライアントの要求に応じたカスタマイズされたソリューションなど、さまざまな包装要件へのバルブの適応性により、シームレスなサプライチェーン管理が促進されます。

ASCOソレノイドバルブは、精度と耐久性が最重要視される自動車および航空宇宙分野でも人気があります。極端な温度と高圧下で確実に機能する能力により、燃料システム、冷却回路、その他の重要な流体経路の制御に適しています。さらに、月間5000個の供給能力とわずか1ユニットの最小注文数量により、顧客は大規模プロジェクトと小規模なメンテナンスニーズの両方でこのバルブを簡単に調達できます。

顧客は、T/T、Western Union、Paypalなどの柔軟な支払い条件から恩恵を受け、支払い確認後1～7営業日以内の迅速な配達を期待できます。価格は交渉可能であり、品質を損なうことなく予算上の制約を満たすテーラーメイドのソリューションを可能にします。全体として、ASCOソレノイドバルブは、正確な流体制御を必要とする幅広いアプリケーションシナリオに対する、信頼性が高く、効率的で、適応性の高いソリューションを表しています。

梱包と発送:

各ASCOソレノイドバルブは、輸送中の保護を確実にするために慎重に梱包されています。バルブは最初に、湿気やほこりの汚染を防ぐために保護用のビニール袋に入れられます。次に、頑丈な段ボール箱内のカスタムフィットのフォームインサート内にしっかりと配置され、動きと潜在的な損傷を最小限に抑えます。

梱包には、設置手順、保証情報、製品認証カードなど、必要なすべてのドキュメントが含まれています。大量出荷の場合、バルブは、個々の箱の間に十分なクッション材を入れて、追加の保護を提供する大きなカートンに梱包されます。

発送は、顧客の要件を満たすために、速達または標準配達のオプションを備えた信頼できる運送業者を通じて処理されます。各出荷には、ASCOソレノイドバルブを顧客の場所に安全かつタイムリーに配達するための取り扱い手順と追跡情報が記載されています。
