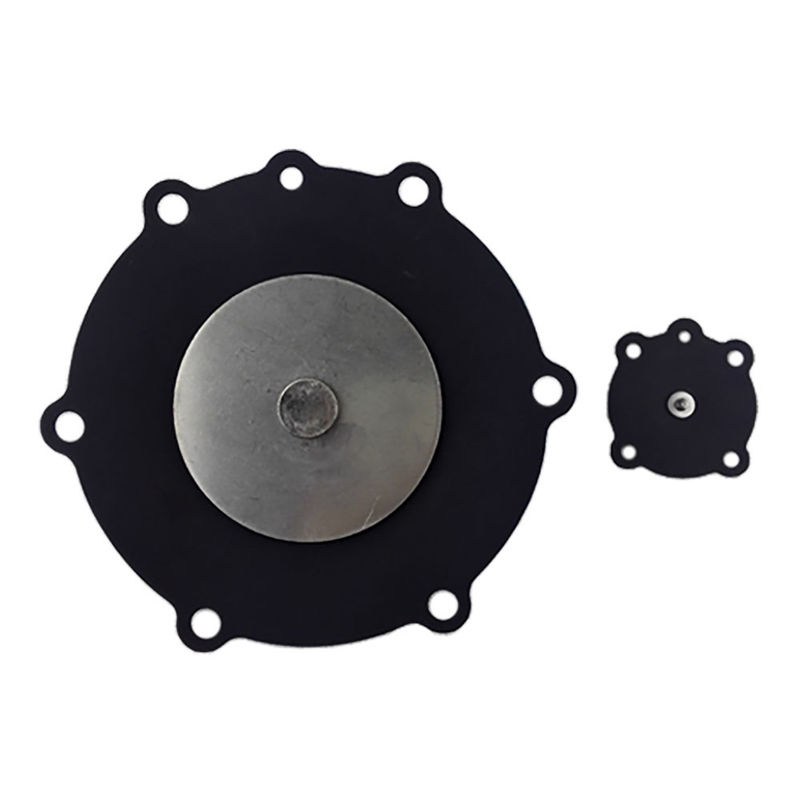

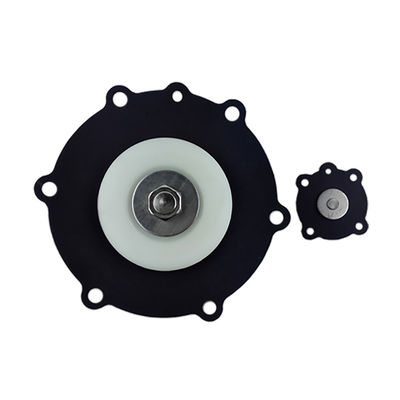

2.5インチ ダイヤフラム修理キット Joil パルスバルブ JISI65 JIFI65 JIHI65用

製品の説明:

材料特性:
一般的な材料には、ニトリルブタジエンゴム（NBR）とフッ素ゴム（FKM）があります。NBRダイヤフラムは耐油性と耐摩耗性に優れており、油を含んだ圧縮空気を使用する通常の作業条件に適しています。FKMダイヤフラムは、優れた耐高温性（-20℃～200℃）と耐食性を示し、高温、強酸、強アルカリなどの過酷な環境に適応します。
一部のダイヤフラムは、耐引裂性と耐用年数を向上させるために、強化構造（例：内部ファブリック補強層）を採用しています。

温度適応範囲:
NBRダイヤフラムは、一般的に-30℃～120℃の作業環境に適しています。
FKMダイヤフラムは、-20℃～200℃の高温に耐えることができ、一部の特殊モデルはさらに高温の環境でも短時間であれば動作可能です。

物理的特性:

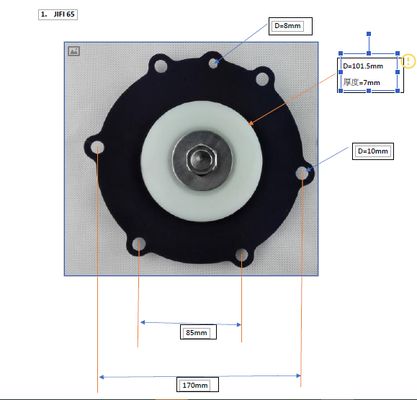

均一な厚さで、通常1.5mm～3mmの範囲で、バルブポートのサイズに合わせて設計されており、バルブ本体のシール面との正確な適合を保証します。
高い弾性回復率：パルスバルブが高頻度（1秒間に数回）で開閉した後、迅速に反発してシール性能を維持でき、通常85％以上の弾性回復率があります。
引張強度は15MPa以上、引裂強度は30kN/m以上で、パルス圧力の衝撃に耐える優れた機械的強度を提供します。

耐用年数:
標準的な作業条件下（0.4～0.6MPaの圧力、常温の清浄空気）では、ダイヤフラムの耐用年数は100万サイクル以上に達することがあります。高品質のFKMダイヤフラムは、耐用年数を200万サイクル以上に延長できます。

構造設計:
リップシール構造を採用しており、リップの高さは0.5～1mmで、圧力下でバルブ本体との密着を確保し、漏れ率は0.1L/min以下（0.8MPaの試験圧力下）です。
中央部分には、動きの同期を確保し、ずれによるシール不良を回避するために、バルブコアに合わせた位置決め構造が装備されています。

互換性:
JOILパルスバルブのさまざまなモデル（例：直角型、水中型）用に設計された特殊なダイヤフラムがあります。これらは、±0.1mm以下の公差範囲で高い寸法精度を備えており、設置互換性を保証します。

これらの特性が組み合わさることで、JOILパルスバルブは集塵システムにおいて効率的で安定したブロー制御を実現し、ダイヤフラムの故障による機器のダウンタイムを削減します。

ファブリック補強層:
ダイヤフラム材料に埋め込まれた高強度繊維ファブリック（例：ナイロン、ガラス繊維）の層。弾性を損なうことなく、ダイヤフラムの引張りと引裂に対する耐性を高めます。これは、高頻度での動作における耐用年数を延ばすために不可欠です。

リップシール構造:
ダイヤフラムの一般的なシール設計。ダイヤフラムの隆起した「リップ」（薄いエッジ）は、圧力下でわずかに変形し、バルブ本体のシール面に密着して空気漏れをブロックします。この構造は、頻繁なオンオフサイクルを繰り返すパルスバルブにとって、フラットシールよりも信頼性が高くなっています。

パルス圧力衝撃:
パルスバルブが圧縮空気を放出する際の瞬間的な圧力変化（通常0.4～0.8MPa）。ダイヤフラムは、この繰り返し衝撃に永久的な変形なしに耐えなければなりません。これは、その引張強度と弾性回復性能に依存します。

技術的パラメータ:

用途:

産業用集塵システム
バッグハウス集塵機におけるパルスブローシステムの主要コンポーネントとして、JOILパルスバルブダイヤフラムは、鉄鋼、セメント、電力などの業界の集塵装置に広く使用されています。圧縮空気のパルスブローを制御するために迅速に開閉し、フィルターバッグの粉塵除去を可能にします。これにより、粉塵除去効率が確保されるだけでなく、フィルターバッグの耐用年数も延長されます。化学工業 一部のJOILパルスバルブダイヤフラムは、フッ素ゴム（FKM）などの耐食性材料で作られており、優れた耐食性を示します。したがって、さまざまな腐食性ガスまたは液体の流れと圧力を制御するために、化学製造プロセスで使用できます。たとえば、酸性アルカリ溶液の輸送や、化学反応ケトルのガス制御などのシナリオです。

食品産業
食品加工業界は、厳格な衛生要件があります。JOILパルスバルブダイヤフラムが食品グレードの適合材料で作られている場合、食品包装、材料輸送、その他のリンクで空気圧制御に使用でき、食品製造プロセスの安全性と衛生を確保できます。自動車製造 自動車製造における塗装や溶接などのプロセスでは、粉塵や煙が発生し、集塵装置による浄化が必要です。JOILパルスバルブダイヤフラムは、自動車製造ワークショップの集塵システムに適用して、ワークショップの空気を清潔に保つことができます。これにより、作業員にとって良好な作業環境が提供され、製品品質の向上にも役立ちます。

高温環境産業
冶金やセラミックスなどの産業では、高温の排ガスを浄化する必要があります。JOILパルスバルブダイヤフラムの耐高温モデルは、高温の作業条件下で安定して動作できます。耐高温材料と特殊な構造設計により、高温環境でのパルス圧力衝撃に耐え、効率的な粉塵除去を実現できます。業界固有の用語に関する補足事項バッグハウス集塵機

: ガスから粉塵粒子を捕捉するためにフィルターバッグ（布または不織布材料製）を使用する集塵装置の主要部分。パルスバルブダイヤフラムの迅速なオンオフ動作により、圧縮空気が駆動され、フィルターバッグに付着した粉塵が吹き飛ばされ、バッグのろ過効率が維持されます。
食品グレードの適合材料

: 国際的な食品安全基準（例：米国のFDA認証、EU 10/2011規則）に適合する材料。これらの材料は無毒、無臭であり、有害物質を放出しません。そのため、食品との直接的または間接的な接触に適しています。
高温排ガス: 金属製錬（冶金）やセラミック焼結などのプロセス中に生成される、通常150℃を超える温度の排ガス。このような環境での材料の変形や故障を回避するには、耐高温ダイヤフラム（例：FKMベース）が不可欠です。梱包と発送:

製品名：パルスバルブダイヤフラム
説明：パルスバルブ用の高品質交換用ダイヤフラム。パッケージ内容：パルスバルブダイヤフラム1個
配送方法：標準配送推定配送時間：3～5営業日
